Виды форматно-раскроечных станков: вертикальные, горизонтальные и с ЧПУ

В мебельном и деревообрабатывающем производстве выбор типа форматно-раскроечного станка напрямую определяет эффективность цеха. Как инженер компании «Дельта-Техно», я регулярно сталкиваюсь с задачей подбора оборудования под конкретные задачи. В этом материале мы разберём три основных конструктивных исполнения форматников: вертикальное, горизонтальное и раскроечные центры с ЧПУ — их конструктивные особенности, ограничения и критерии выбора с опорой на нормативную базу и спецификации производителей.

1. Конструктивные различия и классификация по ГОСТ

Основным документом, регламентирующим параметры круглопильных станков для раскроя плит, остаётся ГОСТ 24610-91 «Деревообрабатывающее оборудование. Станки круглопильные для раскроя плит и листовых материалов». Стандарт распространяется на оборудование для чернового раскроя древесностружечных, древесноволокнистых плит, фанеры, в том числе на станки с программным управлением. Этот ГОСТ задаёт сетку основных параметров: наибольшую ширину и длину обрабатываемого материала (от 1600×1600 мм до 1850×3750 мм), минимальную скорость резания (50 м/с), скорость подачи при продольном раскрое (от 12 до 25 м⁻¹) и толщину обрабатываемого пакета — до 100 мм для однопильных станков. Конструктивное исполнение станка (вертикальное, горизонтальное или с ЧПУ) выбирается исходя из производственной программы и требований к точности, но все типы должны соответствовать нормам безопасности по ГОСТ 12.2.026.0-2015.

2. Вертикальные форматно-раскроечные станки

Вертикальная компоновка — решение, при котором станина с пильным узлом расположена под углом около 50° к полу, а плита подаётся в вертикальном положении. Такая схема экономит производственную площадь: для полноценной работы станка типа Safety Speed 7400XL требуется всего 4,62 м². При этом сохраняется возможность обрабатывать крупноформатные листы — например, модель SVP 950M обеспечивает длину горизонтального реза до 5300 мм и вертикального — до 2200 мм при глубине пропила 80 мм и мощности привода 5,5 кВт.

Пильный блок перемещается по прецизионным направляющим, отфрезерованным после полной сварки и обработки рамы. Система противовесов облегчает ручное перемещение блока оператором. Точность позиционирования достигает ±0,1 мм при использовании подрезного узла с частотой вращения до 15000 об/мин. Важный эксплуатационный плюс — возможность работы одного оператора по всей цепочке: от склада плит до готовой детали, как это реализовано в автоматическом режиме станка HOLZ-HER SECTOR 1260 со скоростью подачи до 25 м/мин.

Ограничения вертикальных станков: мощность привода редко превышает 7,5 кВт, что ограничивает пакетный раскрой; качество реза на неторцованных кромках может уступать горизонтальным моделям.

Таблица 1. Сравнение ключевых параметров вертикальных и горизонтальных станков

3. Горизонтальные форматно-раскроечные станки

Классическая горизонтальная схема предполагает стационарную станину с подвижной кареткой на роликовых или шариковых направляющих. Заготовка фиксируется на каретке и подаётся на пильный узел. Конструктивно станок оснащается двумя пилами: подрезной (диаметр 80-200 мм, 8000-15000 об/мин) и основной (300-400 мм, 4000-6000 об/мин). Такая пара исключает сколы ламинированных покрытий. Согласно анализу рыночных моделей, мощность коммерческих горизонтальных станков начинается от 5,5 кВт для эконом-класса и достигает 25 кВт у промышленных топ-моделей.

На примере линейки HOLZ-HER ZENTREX 6215 видно, насколько расширяются возможности: вылет пильного диска 130 мм, длина раскроя до 5800 мм, двухступенчатая система аспирации с синхронизацией заслонок по карте раскроя. Скорость подачи на пильной каретке достигает 150 м/мин при точности распила ±0,1 мм.

В каталоге «Дельта-Техно» представлены горизонтальные станки серии DELTAMACHINERY DM, спроектированные с учётом специфики российских предприятий. Модель DM-3200 Evolution имеет длину подвижной каретки 3200 мм (опционально 3800 мм), усиленный пильный узел на цельночугунной плите и интегрированный модуль ЧПУ.

4. Раскроечные центры с ЧПУ

Центры с ЧПУ — качественно иной уровень автоматизации. В отличие от ручных горизонтальных станков, здесь подача заготовки, позиционирование пильного узла и оптимизация карты раскроя выполняются автоматически. Производительность таких центров в 2-4 раза выше, чем у ручного оборудования аналогичной мощности, за счёт исключения времени на ручное базирование плиты и непрерывного цикла работы.

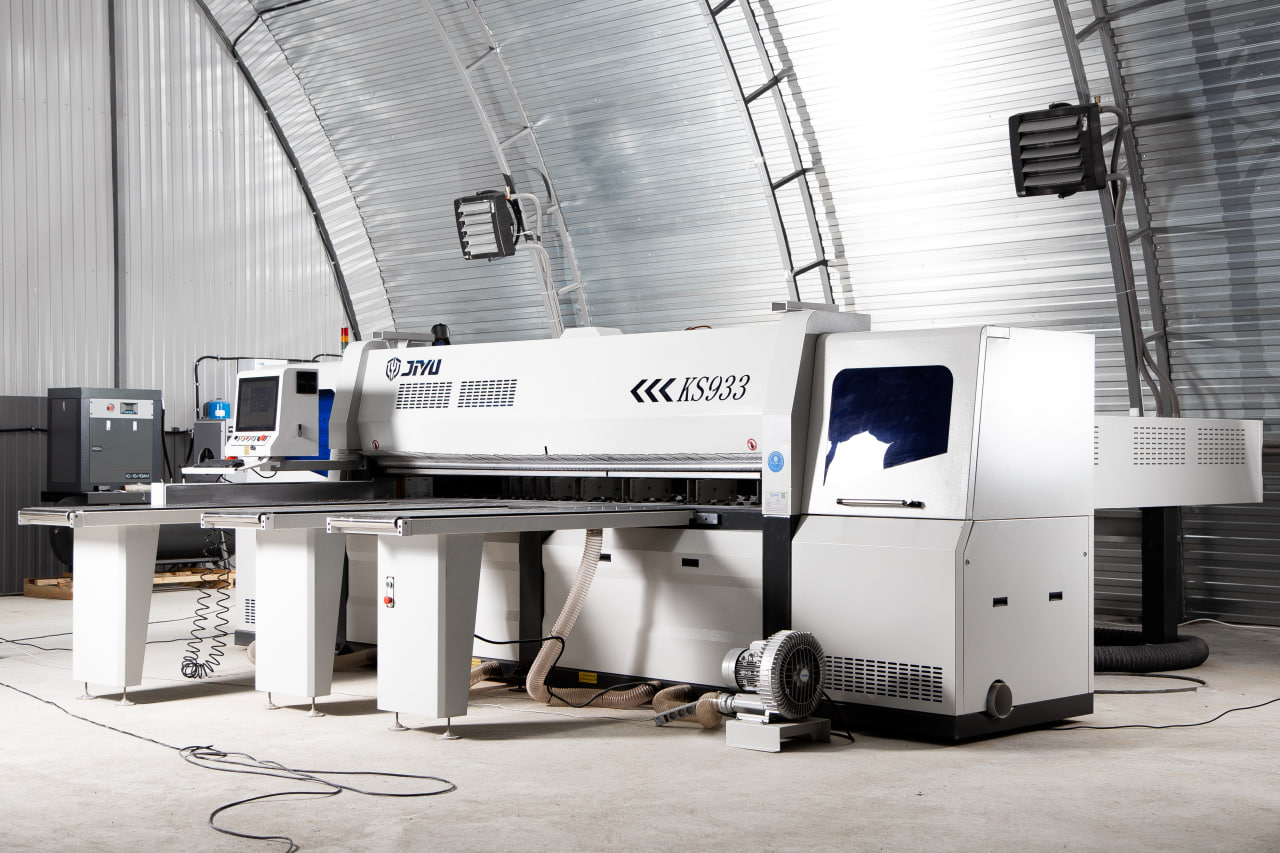

Техническая реализация на примере JIYU KS933: сервоприводная система позиционирования с точностью ±0,02 мм, мощность основной пилы 18 кВт, подрезной — 2 кВт, скорость пильной каретки до 100 м/мин с холостым ходом 120 м/мин. Станок оснащён программируемым контроллером FATEK и низковольтной автоматикой Schneider Electric, что обеспечивает интеграцию в автоматизированные линии.

Среди моделей DELTAMACHINERY выделяется центр DM-832PS с точностью позиционирования ±0,02 мм и раскроя ±0,15 мм, длиной раскроя 3200 мм и высотой пропила 90 мм. Сервоприводы SYNTEC, пневматика AirTac, промышленный компьютер с оптимизатором раскроя — всё это делает DM-832PS полноценным решением для серийного производства.

Таблица 2. Технические характеристики центров с ЧПУ (средний класс)

5. Рекомендации по выбору типа станка

• Вертикальный станок — оптимален при ограниченной площади цеха (менее 25 м²) и работе с плитами большого формата поштучно. Экономит до 50% площади по сравнению с горизонтальным станком аналогичной производительности.
• Горизонтальный станок — выбор для серийного и среднесерийного производства при достаточной площади. Обеспечивает лучшее качество кромки на ламинированных материалах за счёт стабильной геометрии каретки.
• Центр с ЧПУ — экономически целесообразен при объёме раскроя от 200 листов в смену. Срок окупаемости при двухсменной загрузке составляет, по оценкам интеграторов, от 18 до 24 месяцев.

Список технических источников

1. ГОСТ 24610-91. Деревообрабатывающее оборудование. Станки круглопильные для раскроя плит и листовых материалов. Основные параметры. Нормы точности. URL: https://meganorm.ru/Data2/1/4294852/4294852552.htm
2. ГОСТ 12.2.026.0-2015. Оборудование деревообрабатывающее. Требования безопасности к конструкции. URL: https://protect.gost.ru/gost/details/d8c14fe7-69e6-431f-ada3-96b71c505795
3. DELTAMACHINERY. Форматно-раскроечный станок DM-3200 Evolution: страница продукта. URL: https://stavropol.delta-tehno.ru/product/formatno-raskroechnyy-stanok-deltamachinery-dm-3200-evolution-.html
4. JIYU. Форматно-раскроечный центр с ЧПУ KS933: страница продукта. URL: https://jiyu-machinery.ru/catalog/cnc-panel-saws/formatno-raskroechnyy-tsentr-s-chpu-jiyu-ks933/
