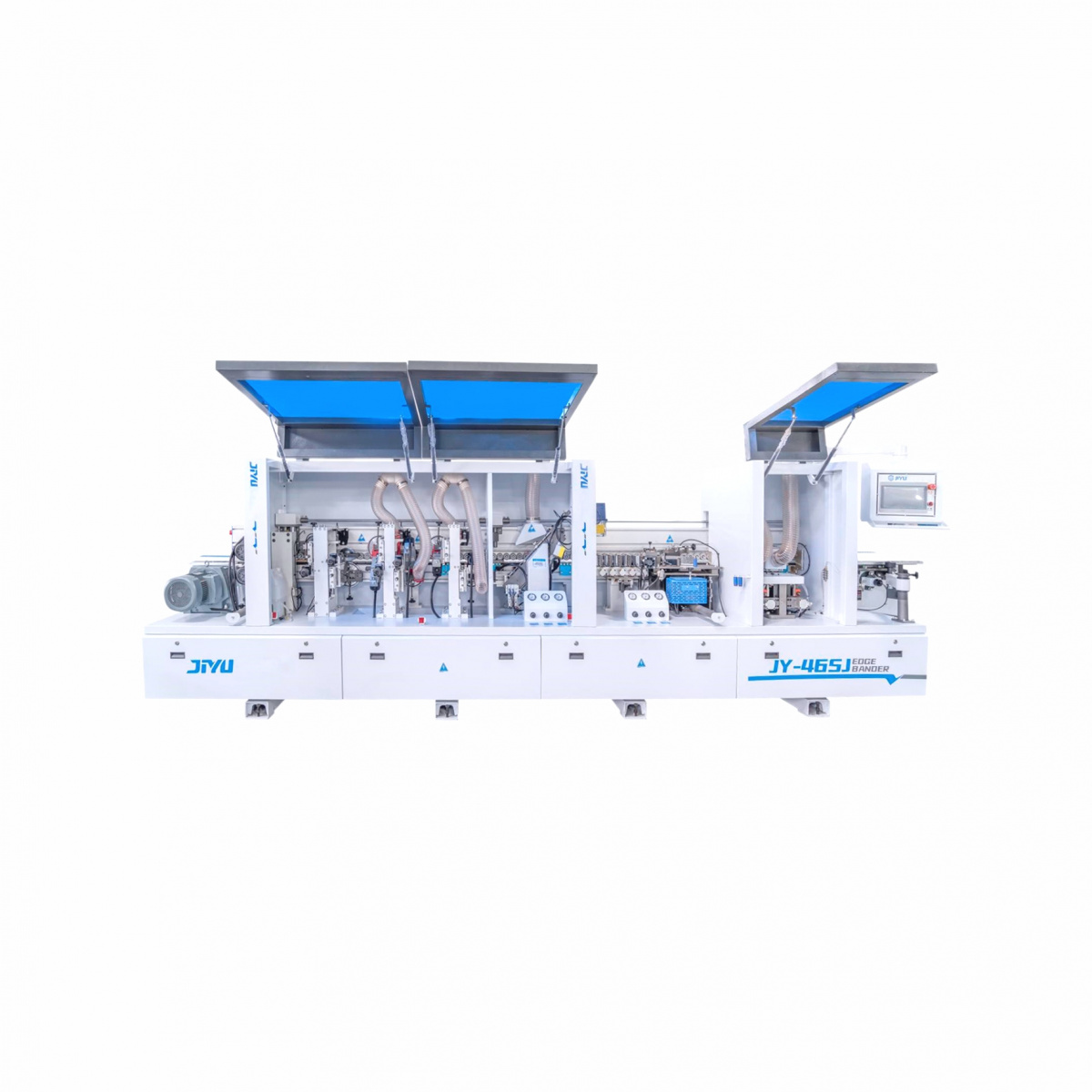

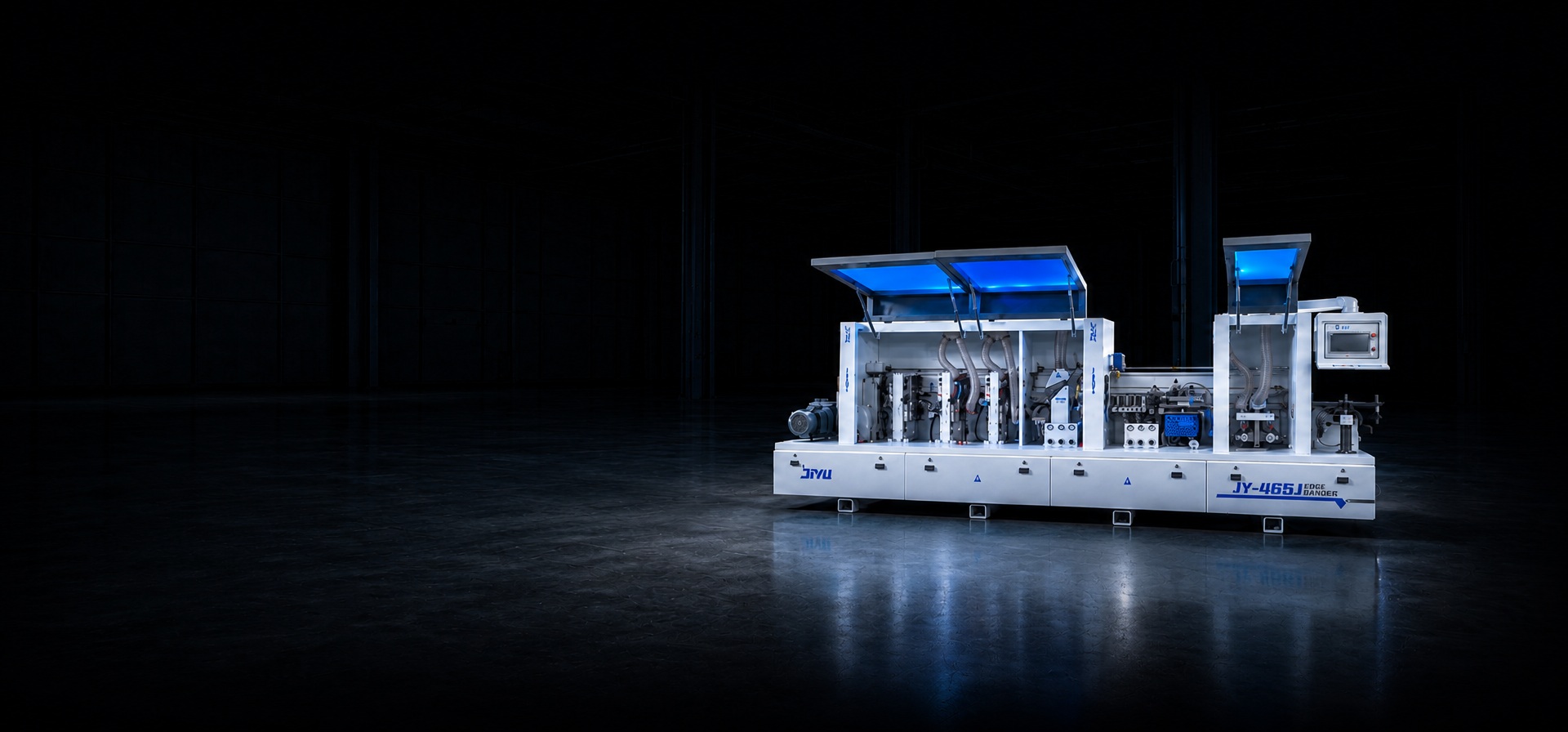

Автоматический кромкооблицовочный станок JIYU JY-465J
Артикул: 01-7135
Скорость подачи 15 - 23 м/мин
Вес 1800 кг
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом

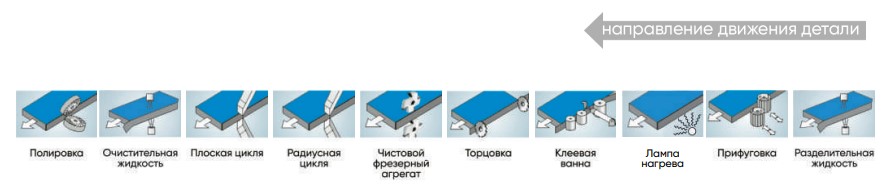

Схема обработки
Конструктивные особенности
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания.
ПРИФУГОВКА
Узел прифуговки с двумя моторами по 2.2квт и алмазными фрезами. Узел предварительного фрезерования (прифуговка) оснащен двумя высокооборотистыми моторами по 2.2квт 12000об/мин. Алмазный инструмент обеспечивает безупречное фрезерование материала высотой до 35мм. Опционально возможна установка фрез для обработки плиты до 60мм

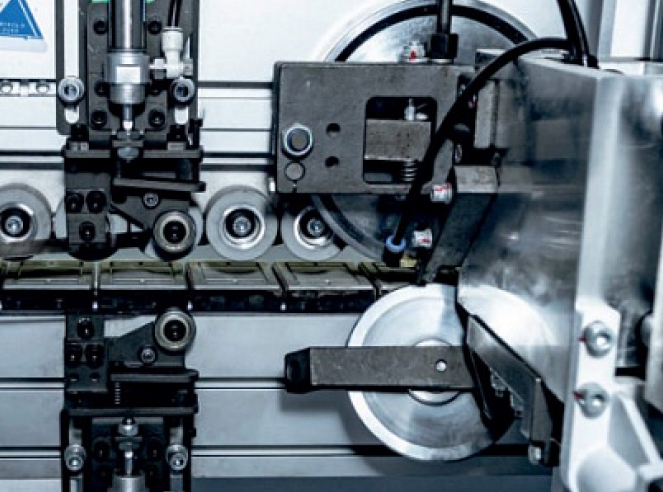

ТОРЦОВОЧНЫЙ УЗЕЛ С ДВУМЯ ВЫСОКОЧАСТОТНЫМИ МОТОРАМИ
Оснащен высоко оборотистыми двигателями 12000 об/мин. Совершая движение по линейным направляющим, обеспечивает точное торцевание в размер пильными дисками D 100 мм. Аспирационный кожух обеспечивает отвод стружки из зоны торцевания.

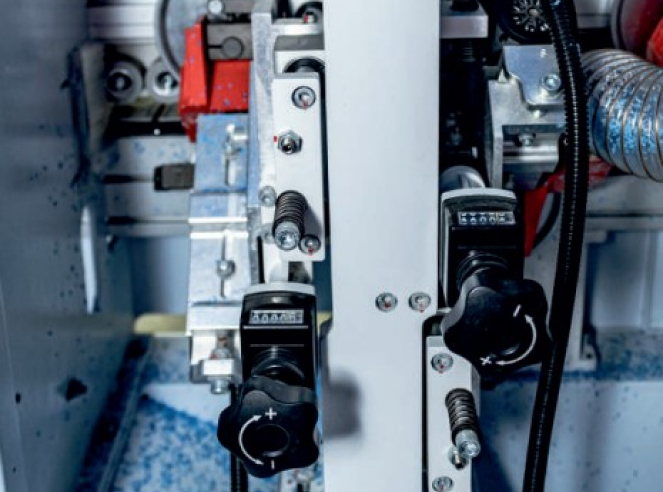

ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ
Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000 об/мин с шестиножевыми фрезами R2.Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков.

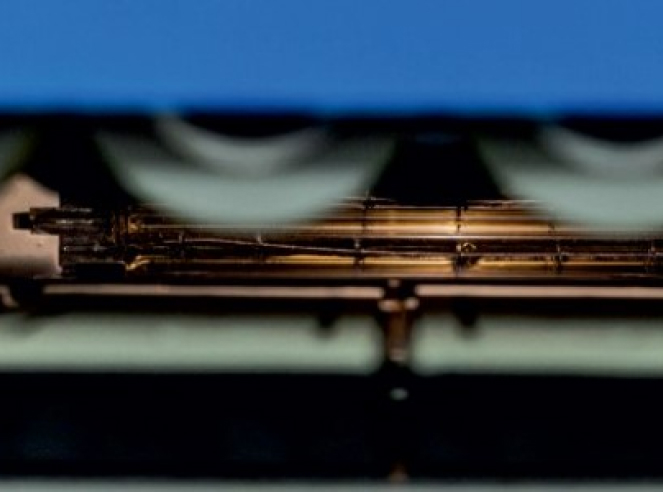

ЛАМПА НАГРЕВА
Лампа предназначена для прогрева торца детали и улучшения адгезии в зоне склеивания, особенно в прохладных помещениях.
СИСТЕМА НАНЕСЕНИЯ ОЧИСТИТЕЛЬНОЙ ЖИДКОСТИ
Перед процессом полировки распыление чистящего средства эффективно удаляет излишки клея и другие загрязнения с детали

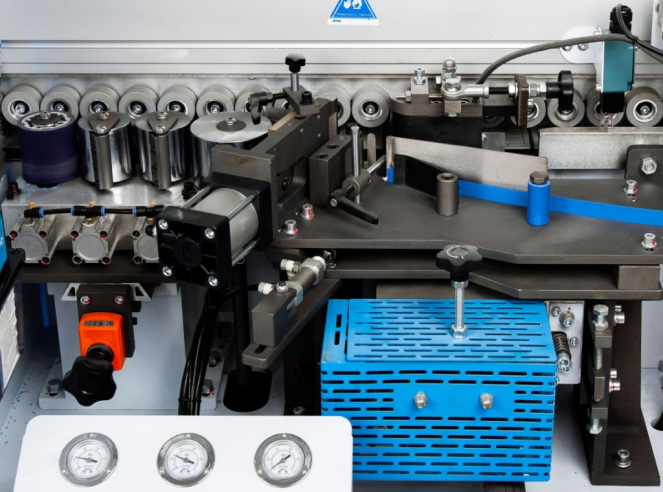

КЛЕЕВАЯ ВАННА И УЗЕЛ ПОДАЧИ
Клеевая ванна с нижним расположением, не требует перенастройки на толщину материала, обеспечивает безупречное нанесение клея-расплава на торец обрабатываемой детали.
Узел подачи рулонного и полосового кромочного материала.
Узел подачи кромки точно и деликатно подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3 мм и с полосовым кромочным материалом.

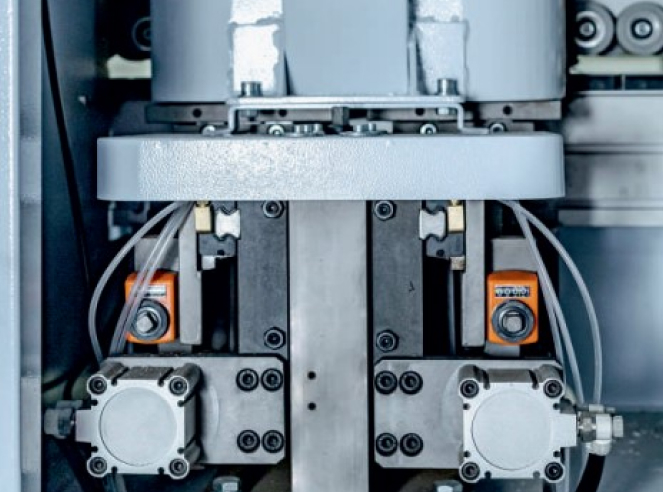

ЦИКЛЕВОЧНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ R=2ММ
Циклевочный агрегат для кромок толщиной 2 мм с оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками.
УЗЕЛ ПЛОСКОЙ ЦИКЛИ
Предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала.
УЗЕЛ ПОЛИРОВКИ
Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям
СТАНИНА
Станина станка изготовлена из толстостенной стали с реализованными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка.
ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА

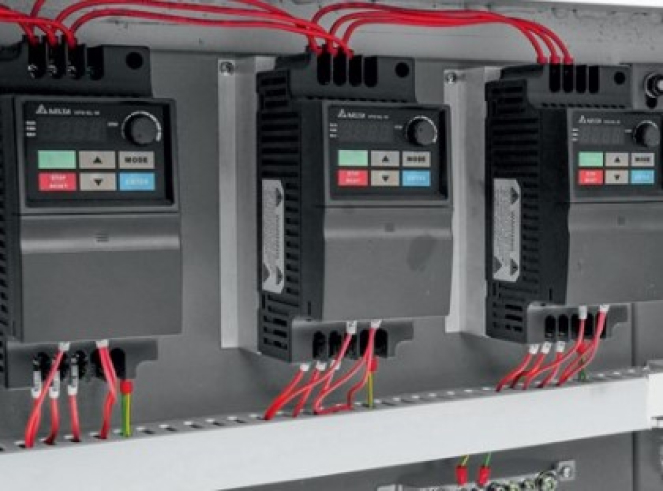

Каждый узел управляется отдельным инвертором. SHILIN (Тайвань)
ПНЕВМАТИЧЕСКИЕ ЦИЛИНДРЫ И КОМПОНЕНТЫ AIRTAC
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Электрические компоненты от проверенных мировых производителей, в том числе Schneider Electric промышленной серии

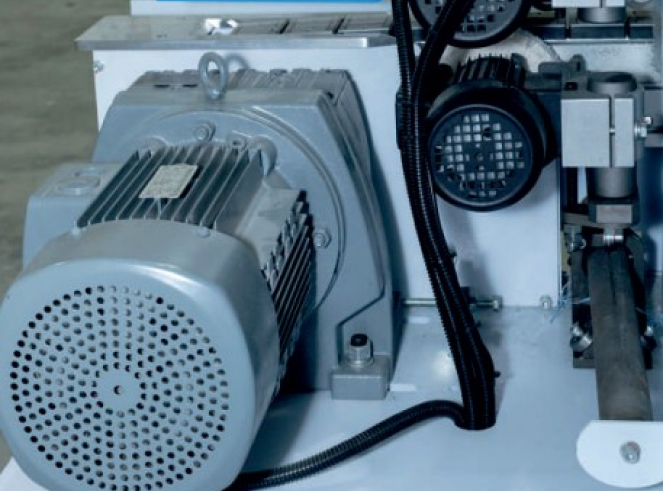

ПРИВОДНОЙ МЕХАНИЗМ ТРАНСПОРТЕРА
Надежный редуктор приводится во вращение эл. двигателем 2,2кВт и позволяет развивать скорость до 23 м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки. Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80мм.Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук
ПУЛЬТ УПРАВЛЕНИЯ
Информативный пульт на базе промышленного компьютера позволяет контролировать процессы обработки каждого узла станка. Система оснащена меню подсказок, сигнализирующем о неисправностях в случае их возникновения. Корпус панели управления выполнен поворотным для удобства работы оператора.
НАДЕЖНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ JIYU
AirTAC/Easun

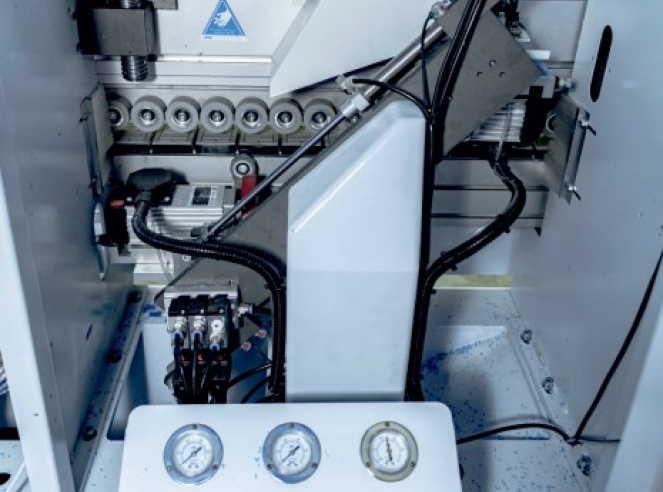

Электромагнитные клапана управления пневмосистемами
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ, ДАТЧИКИ ПОЛОЖЕНИЯ И ЭНКОДЕРЫ HONEYWELL TAIWAN

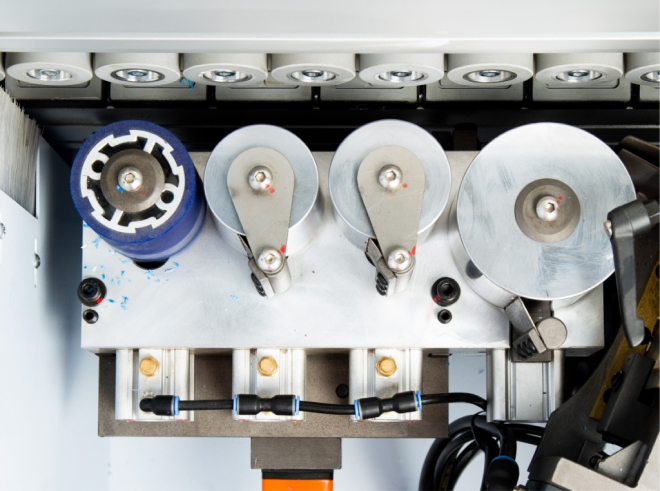

ПРИЖИМНОЙ УЗЕЛ
Прижимной пневматически управляемый узел состоит из одного основного и трех допрессовочных роликов, последний обрезиненный, для работы с деликатными материалами. Ролики оснащены механизмом очистки.
