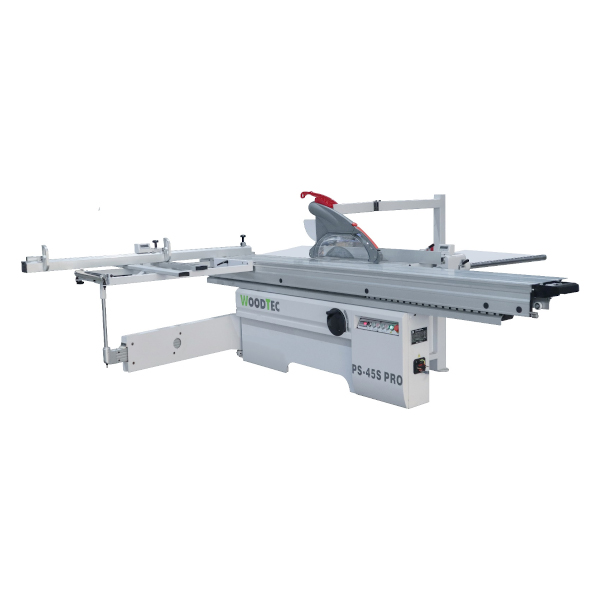

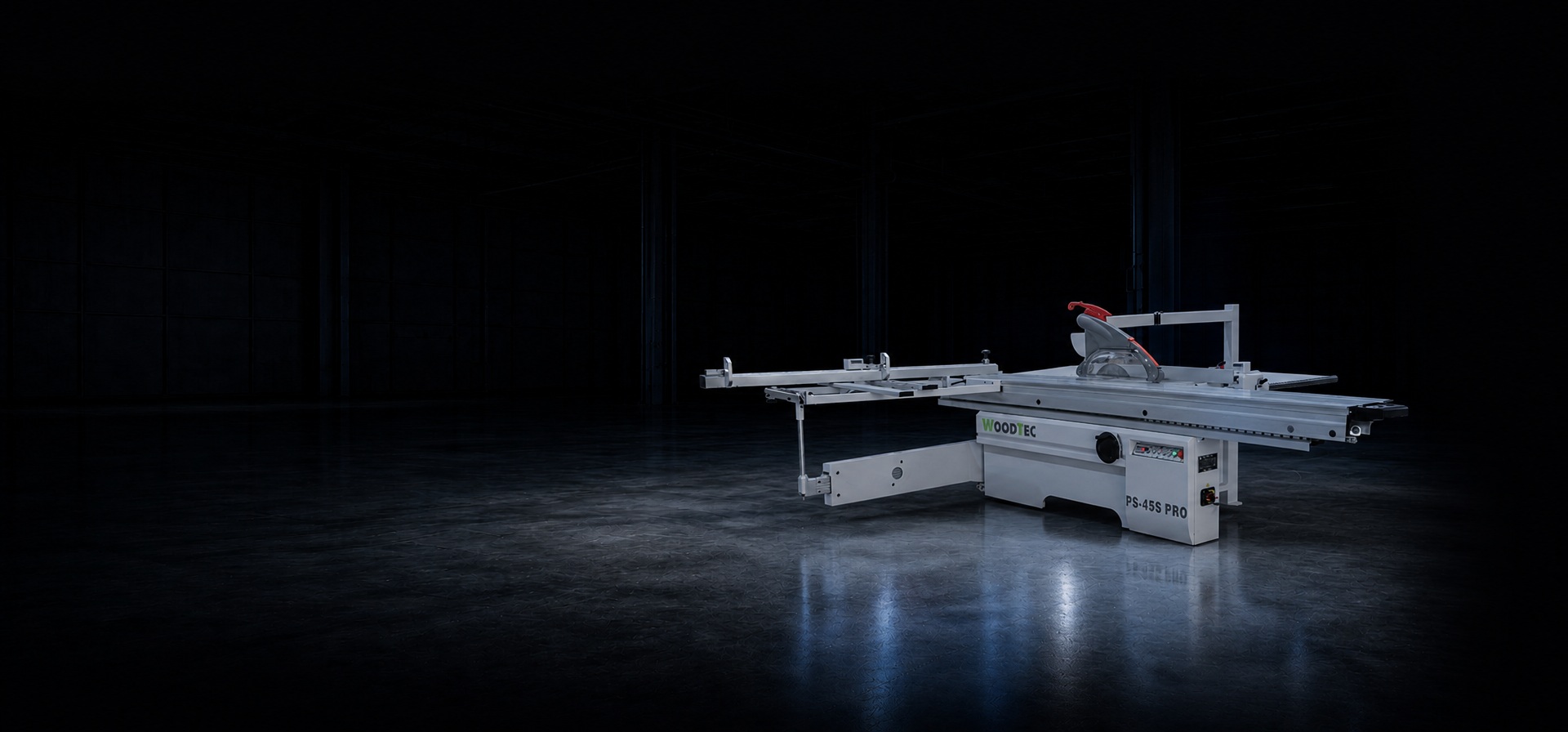

Форматно-раскроечный станок WoodTec PS 45S PRO
Артикул: 62319
- Длина каретки: 3200 мм
- Общая мощность: 6,25 кВт
- Вес: 940 кг
Назначение
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
Применение
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Конструктивные особенности

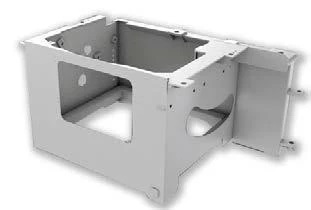

СТАНИНА
Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой, достаточной для обеспечения точности раскроя и долговечности работы станка.
Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах.

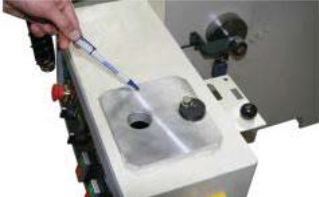

СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ
Широкие базовые поверхности станины, обработанные на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем.

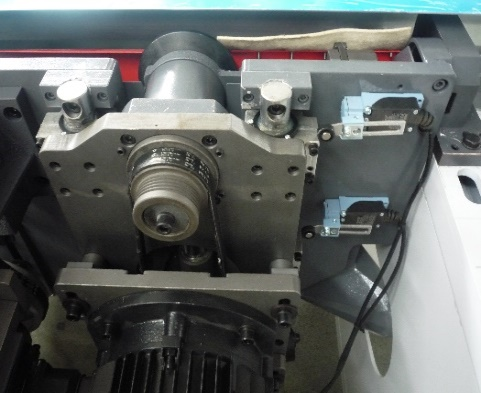

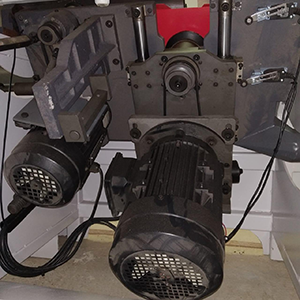

ПИЛЬНЫЙ УЗЕЛ
Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников.
Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.

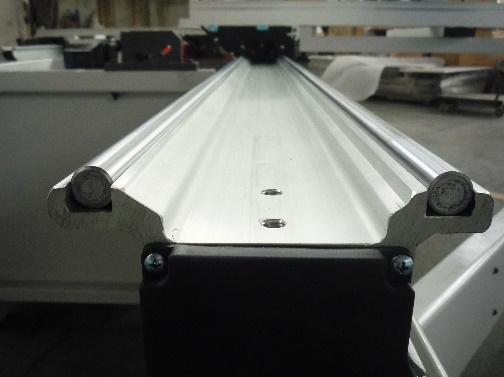

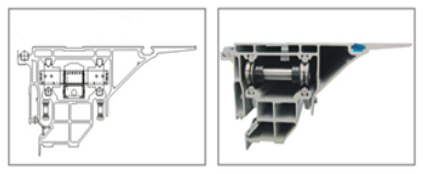

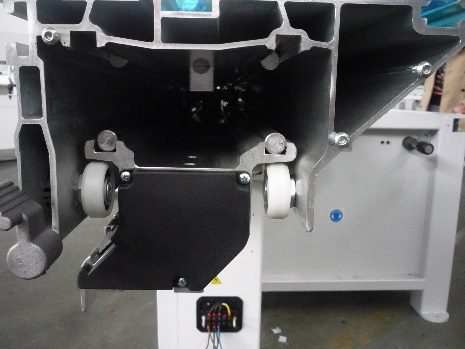

РОЛИКОВАЯ КАРЕТКА
Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы.
Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.
ЭЛЕКТРОРЕГУЛИРОВКА ВЫЛЕТА ОСНОВНОЙ ПИЛЫ
Подъем и опускание основной пилы осуществляется непосредственно с пульта управления станком при помощи электромотора, это обеспечивает оператору удобство работы и сокращает время настройки станка.

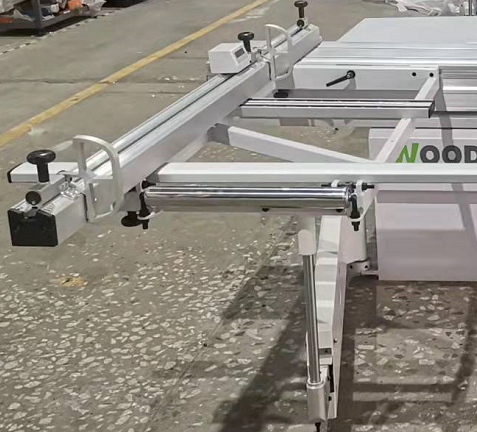

КОНСТРУКЦИЯ ФОРМАТНОГО СТОЛА
Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила. Металлический закатной ролик на торце стола облегчает загрузку тяжелых деталей.

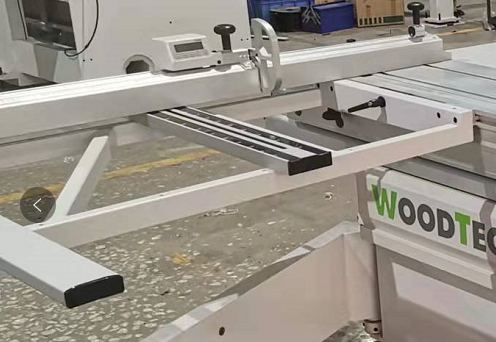

Откидные упоры, расположенные на поперечной линейке позволяют быстро и точно настроить станок на необходимый размер.
Откидные упоры, расположенные на поперечной линейке позволяют быстро и точно настроить станок на необходимый размер.

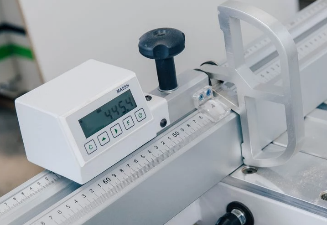

Один из упоров цифровой, повышает точность выставления размеров линейки, что позволяет сократить количества брака при раскрое плитных материалов.
ЗАЩИТНЫЙ КОЖУХ
В базовой комплектации на станке установлен лифтованный кожух аспирации с увеличенным диаметром под аспирацию для удаления стружки и пыли из зоны резания с роликами и для исключения повреждения ламината при прохождение через зону резания с местом для фиксации толкателя.
ПАРАЛЛЕЛЬНЫЙ УПОР
Упор оснащен цифровым индикатором, что повышает точность выставления размеров и позволяет сократить количества брака при раскрое плитных материалов.
ПАРАЛЛЕЛЬНЫЙ УПОР
Упор оснащен цифровым индикатором, что повышает точность выставления размеров и позволяет сократить количества брака при раскрое плитных материалов.
