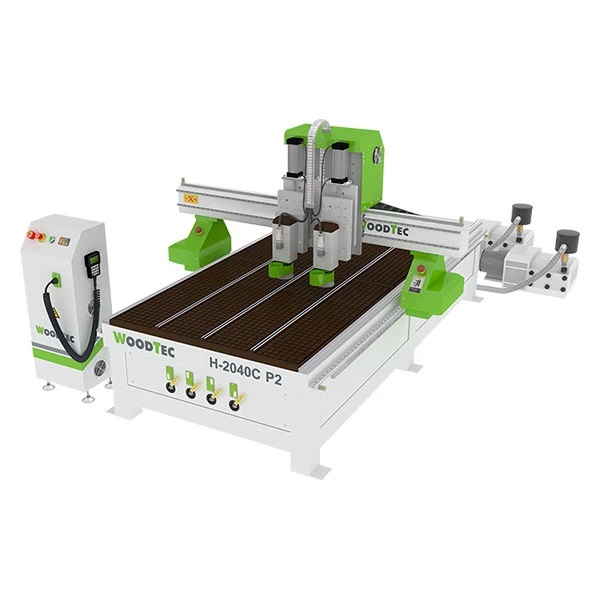

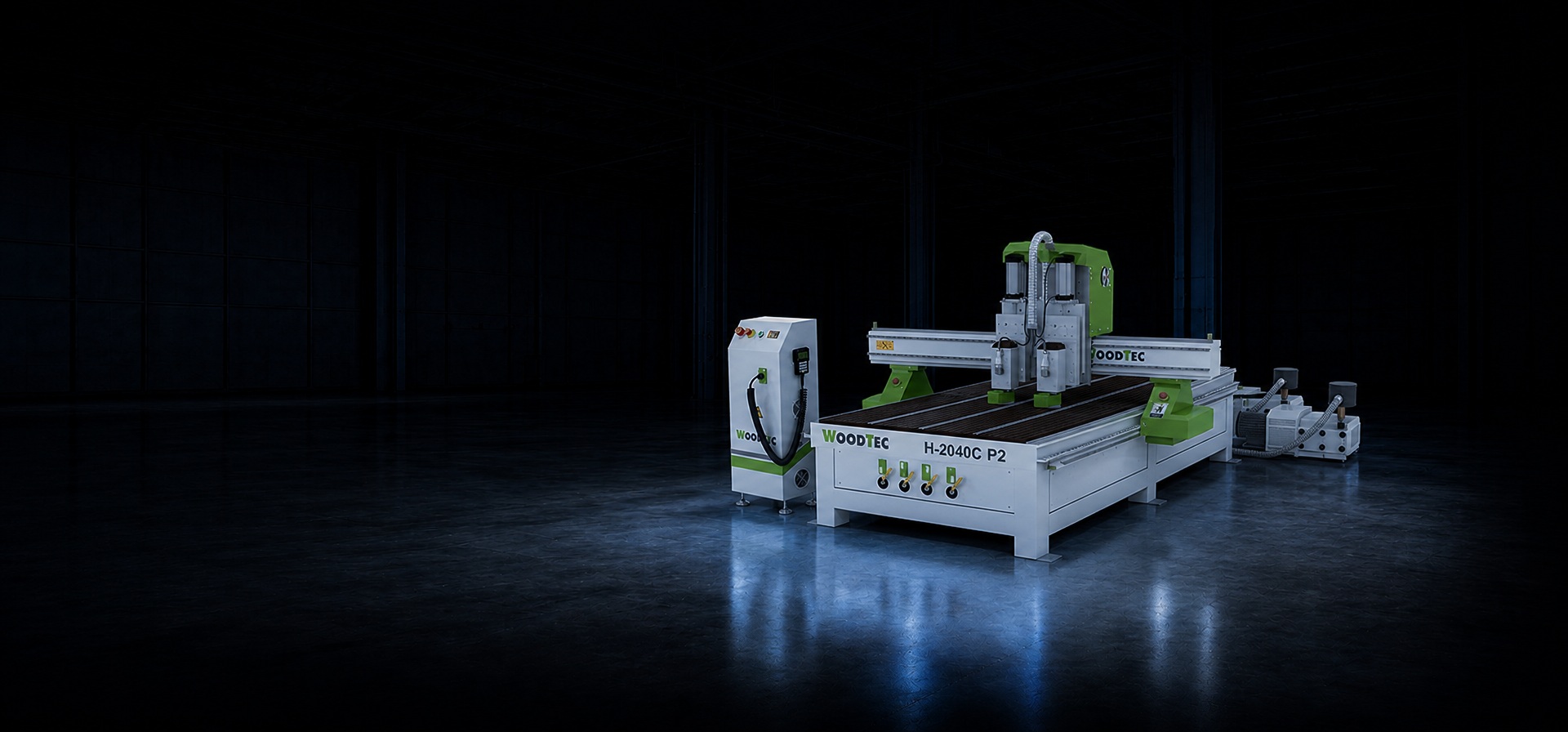

Фрезерно-гравировальный станок с ЧПУ WoodTec H 2040

Краткие характеристики:

Размер обработки: 2080 х 4000 х 230 мм

Мощность электрошпинделя

(воздушное охлаждение): 6 кВт

Вес: 1700 кг

Прайс-лист (.xls 0 Kb)

6 931 750 ₸ 6 297 472 ₸

Заказать

Назначение

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальной работе и резьбе по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах; в ювелирных мастерских, в изготовлении сувениров, скульптур и многого другого

Отличительная особенность станка - наличие 2 шпинделей, которые поочередно выполняют обработку разными фрезами.

Данное решение подойдёт тем, кто проводит обработку с частой сменой рабочего инструмента.

Обрабатываемые материалы

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

Применение

• Гравировка:

- Гравировка поверхностей из самых различных материалов.

• Мебельное производства:

- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

• Отделка интерьеров:

- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

• Отделка экстерьеров:

- Фигурные наличники на окна и двери с резьбой.
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д.

• Эксклюзивные изделия:

- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

• Производство дверей:

- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины.

• Модельное производство:

- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

• Реклама:

- Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д

Схема обработки

Изделия

Массив древесины

Фасады

Пластик, ПВХ, акрил

Цветные металлы

Конструктивные особенности

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. Обработка технологических пазов и площадок производится за одну установку, что обеспечивает правильное размещение на станине всех комплектующих и в последствии высокую точность обработки.

**СТАЛЬНЫЕ ОПОРЫ ПОРТАЛА**

Портал устанавливается на массивные стальные опоры, которые в совокупности с ним обеспечивают максимальную жёсткость конструкции и полностью исключают возможность деформации.

**ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ПОДШИПНИКИ ПОВЫШЕННОЙ ЖЕСТКОСТИ**

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель.

**ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ**

Данная система обеспечивает высокоточное перемещение портала, суппорта и шпинделя по оси Z и полностью исключает возможность люфта.

**КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У**

Для перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработки.

**ВАКУУМНЫЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ ДЛЯ МЕХАНИЧЕСКОГО КРЕПЛЕНИЯ**

Алюминиевый рабочий стол, покрытый износостойким пластиком имеет Т-пазы для механического крепления заготовок с помощью струбцин и подготовку под вакуум, которая при подключении вакуумного насоса обеспечивает надёжное крепление заготовок.

**БАЗИРУЮЩИЕ ПНЕВМОУПОРЫ**

Предназначены для быстрого базирование заготовок на столе. Установлены на передней и боковой части стола. Поднимаются и опускаются по нажатию кнопки.

**ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 4,5 КВТ - 18 000 ОБ/МИН «HQD» (КИТАЙ)**)

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (4,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

**ШАГОВЫЕ ДВИГАТЕЛИ С ЭНКОДЕРАМИ (СЕРВОГИБРИДНЫЕ ДВИГАТЕЛИ) LEADSHINE)**

В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках.

Энкодеры, установленные на двигатели, позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок.

**ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА**

Осуществляет контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

**АСПИРАЦИОННЫЙ КОЖУХ И ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ**

В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом мощностью 3 кВт., что является несомненным преимущество по отношению к станкам других производителей.

**ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «ARTCAM»**

С ArtCAM Express вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

Размеры зоны обработки X и Y, наибольшие, мм	2070 х 4000
Перемещение шпинделя по оси Z, мм	200
Система смены инструмента	Ручная (цанговый, фиксация гайкой)
Тип передачи по оси Z	ШВП
Тип передачи по оси X и Y	Косозубые рейки
Тип рабочего стола	Вакуумный стол 4 зоны, «Т» - пазы для крепления заготовок струбцинами
Тип электродвигателей перемещения	Сервогибриды
Скорость рабочего хода, м/мин	0 – 15
Скорость холостого хода, м/мин	0 – 25
Частота вращения шпинделя, об/мин	0 – 18 000
Мощность шпинделя, кВт	4,5
Тип охлаждения шпинделя	Воздушное
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Напряжение, В	380
Частота тока, Гц	50
Общая установленная мощность, кВт	13
Габаритные размеры станка в упаковке
Длина, мм	4500
Ширина, мм	2300
Высота, мм	1200
Вес, кг	1800

Длина, м	4,5
Ширина, м	2,3
Высота, м	1,2
Общий вес, кг	1800
Общий обьем, м³	12,5
