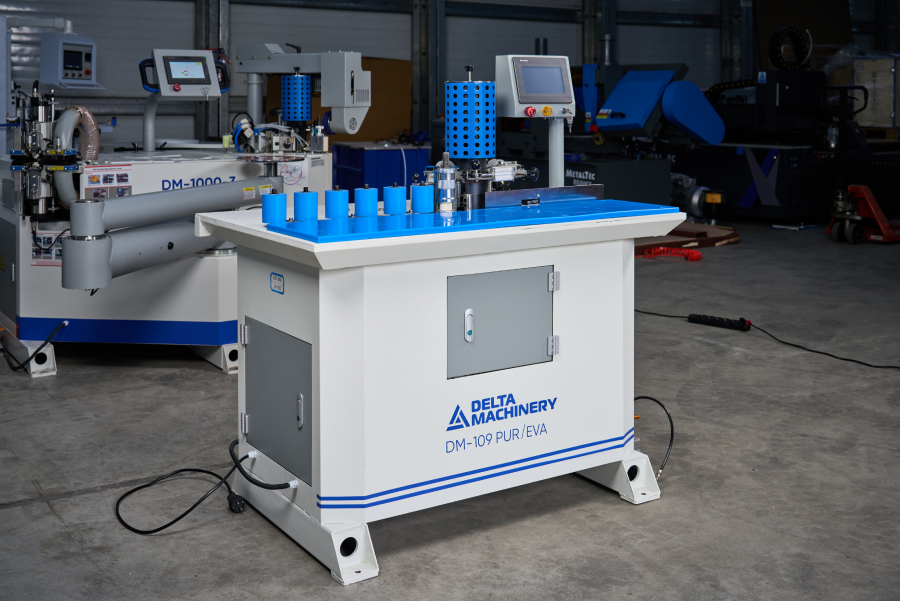

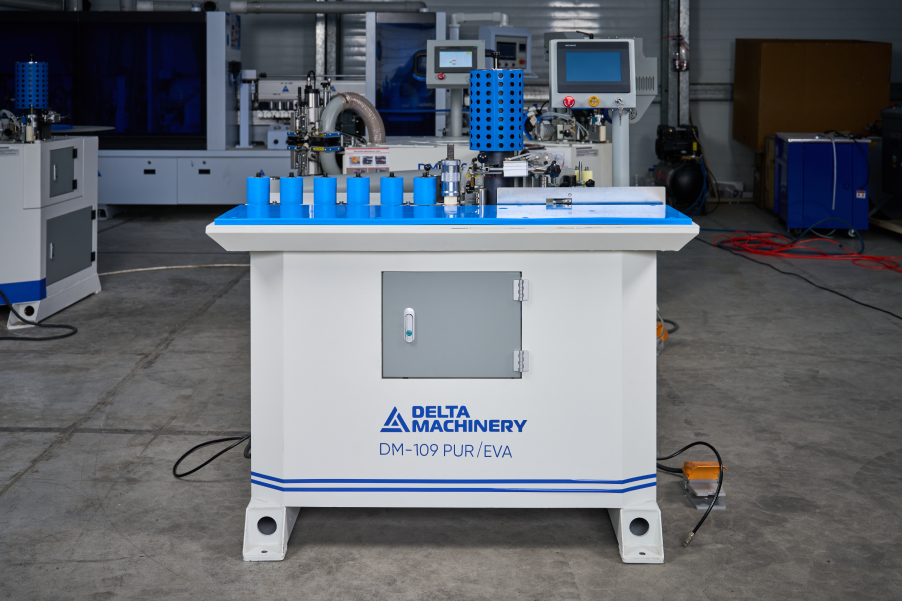

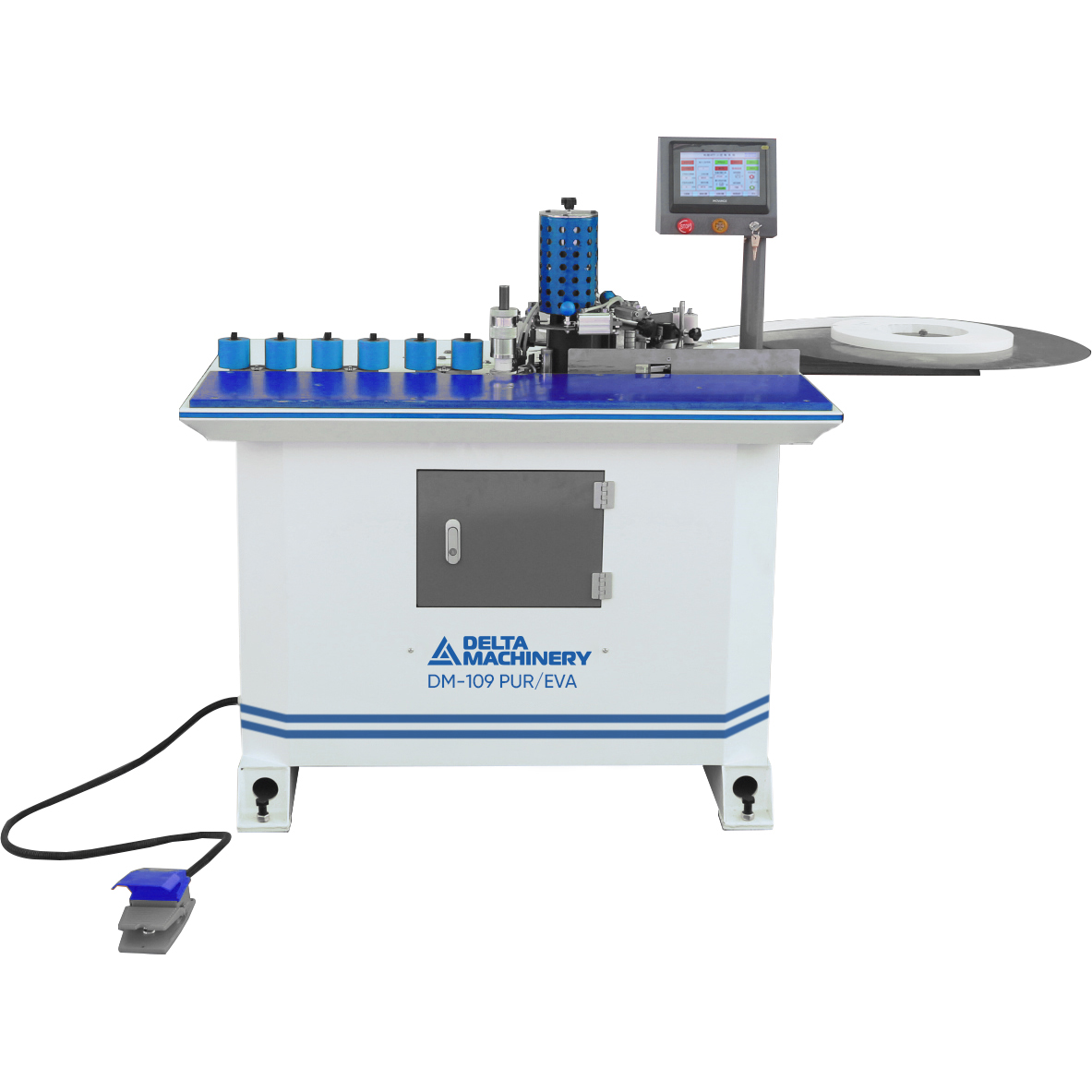

Кромкооблицовочный станок DM-109 PUR/EVA: характеристики, применение, особенности
Артикул: 01-6828
Суммарная мощность: 3,6 кВт
Толщина кромочного материала , мм: 0,4-3
Рабочая температура клеевой ванны: 90 - 200°С
Назначение
Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом. Приклеивание ведется при ручной подаче заготовки. Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.
Применение
Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).Схема обработки
Конструктивные особенности

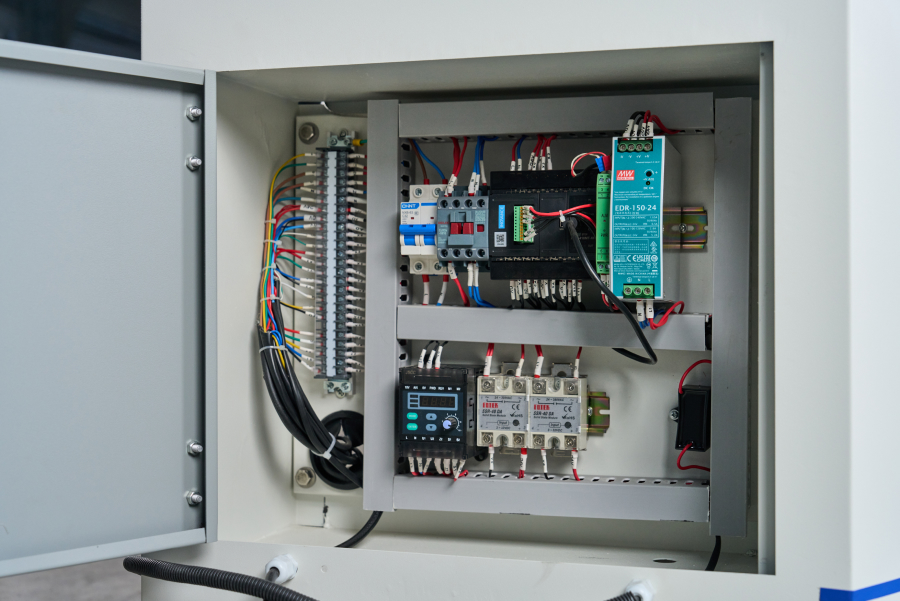

СИСТЕМА УПРАВЛЕНИЯ
Станок управляется информативным промышленным пультом с сенсорным экраном, позволяющим управлять параметрами обработки, регулировать температурные параметры, регулировать скорость подачи и создавать программы с различными параметрами приклеивания кромочного материала.
КЛЕЕВАЯ СТАНЦИЯ EVA/PUR
Станок оснащен универсальной клеевой ванной 1200мл позволяющей использовать при работе клей расплав EVA или PUR клей в зависимости от задач. Система подачи очистительной жидкости форсунчатого типа в зону прижима, для исключения налипания лишнего клеевого состава.
СИСТЕМА ПОДАЧИ КРОМОЧНОГО МАТЕРИАЛА
Система подачи кромочного материала с энкодером, позволяющая подавать точное количество кромки в зону приклеивания (параметр задается с пульта в мм).

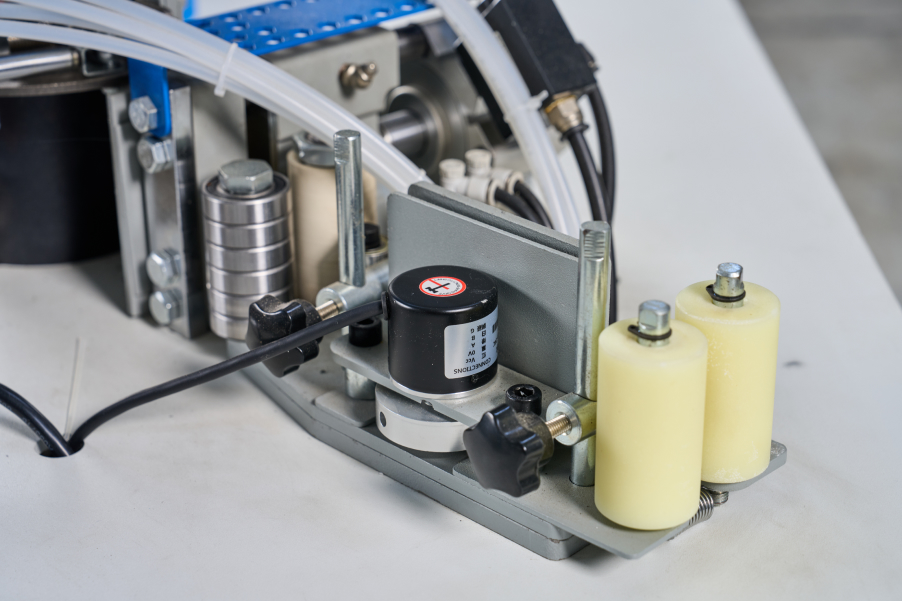

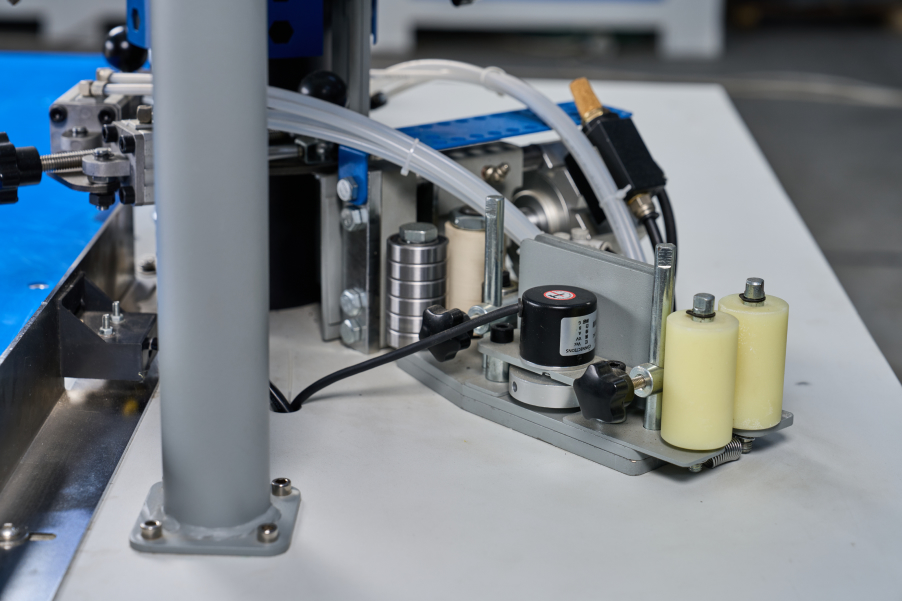

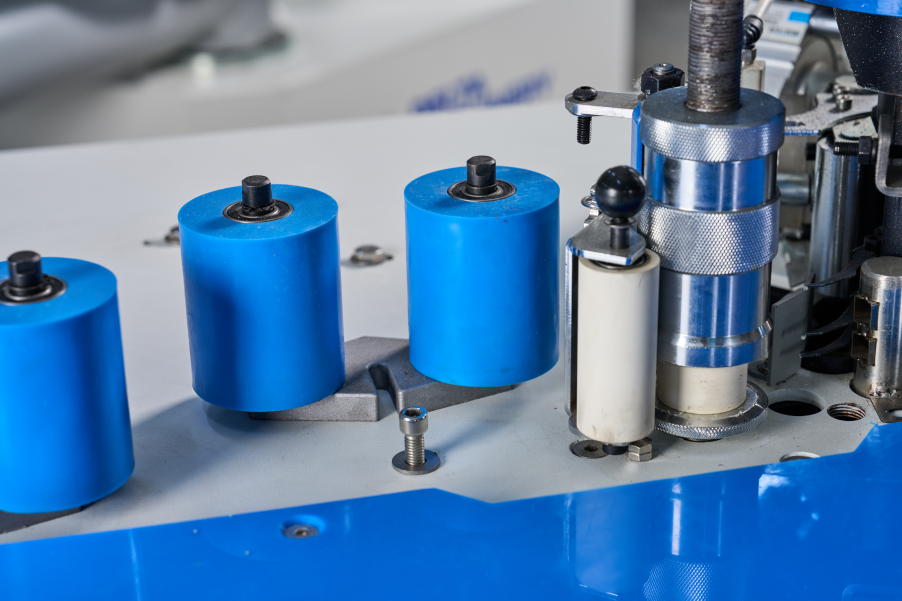

ПРЕСС-ГРУППА
Пресс-группа с основным и шестью допрессовочными роликами.
| Источник питания | 220 В / 50 Гц |
| Рабочее давление | 0,6-0,8 МПа |
| Тип используемого клея | PUR / EVA |
| Контроллер | промышленный контроллер с сенсорным экраном lt7000 |
| Толщина кромочного материала |
0,4 - 3 мм |
|
Габаритные размеры (ДхШхВ) |
1200х800х1300 мм |
|
Суммарная мощность |
3,6 кВт |
|
Рабочая температура клеевой ванны |
90 - 200°С |
|
Емкость клеевой ванны |
1200 мл |
|
PLC |
HIU-XP PLC |
|
Скорость подачи |
До 12 м/мин |
|
Тип кромочного материала |
ПВХ, ABS, меламин и т. д. |
