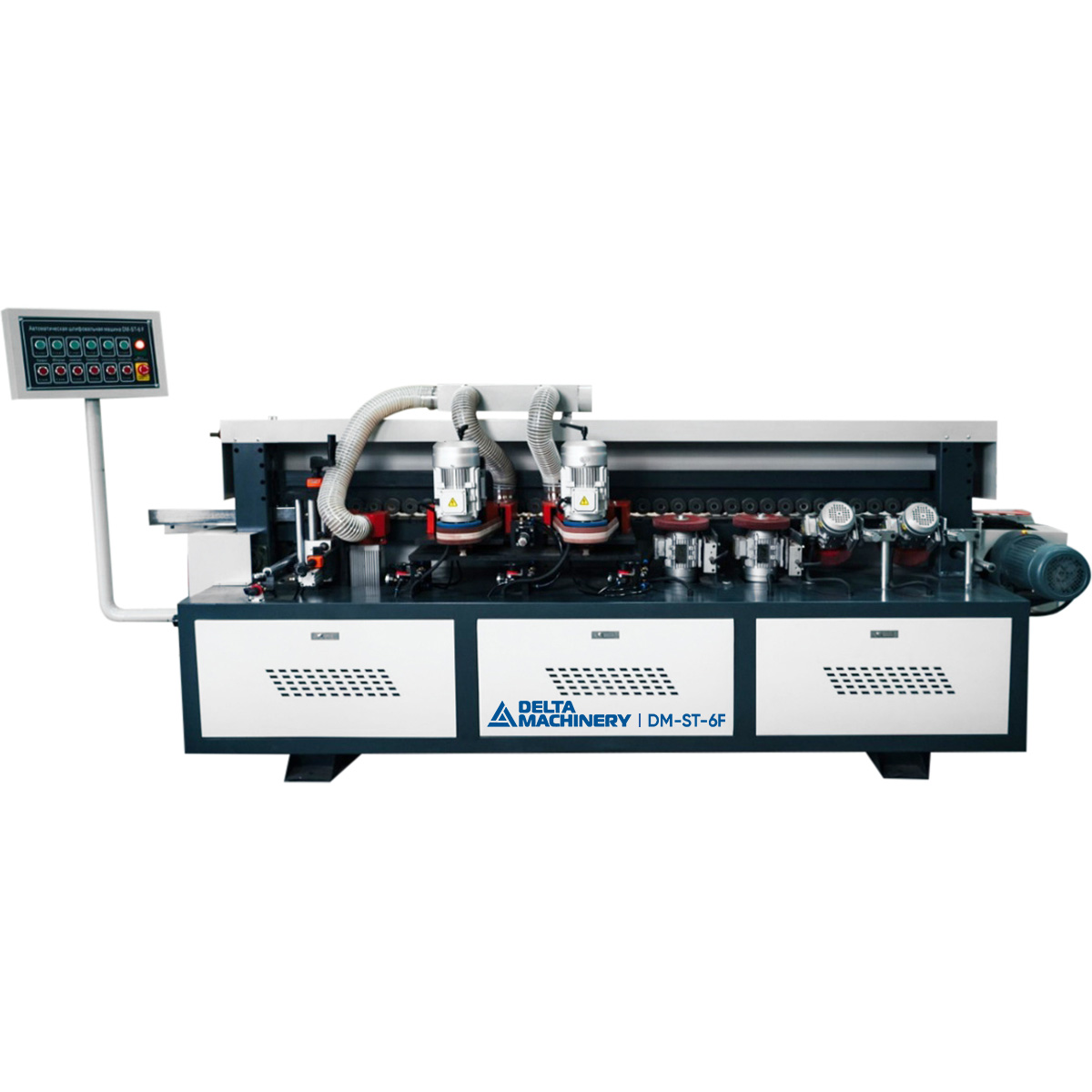

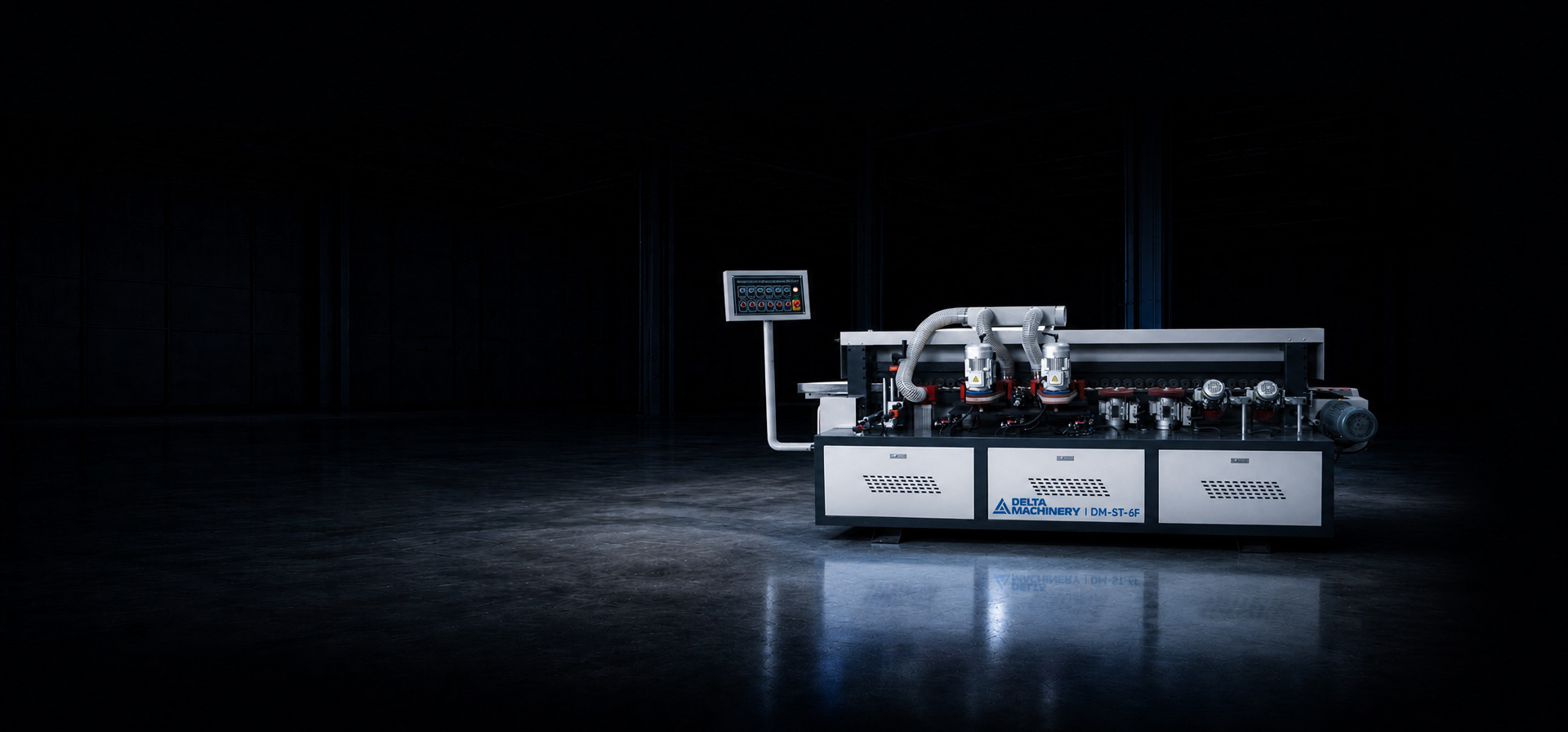

Кромкошлифовальный станок проходного типа с фрезерным узлом DELTAMACHINERY DM-ST-6F

Артикул: 02-3367

Краткие характеристики:

Ширина обработки: ≥ 60 мм

Мощность: 8 кВт

Вес: 1100 кг

Прайс-лист (.xls 0 Kb)

4 723 000 ₸

Заказать

Назначение

Предназначен для профилирования и шлифования торца изделий из ДСП, ДВП, МДФ и массива в автоматическом режиме.

Область применения

Станок применяется на средних и крупных мебельных, оконных, дверных производствах, также широко применяется на предприятиях, выпускающих рамочные фасады.

Отличительные особенности

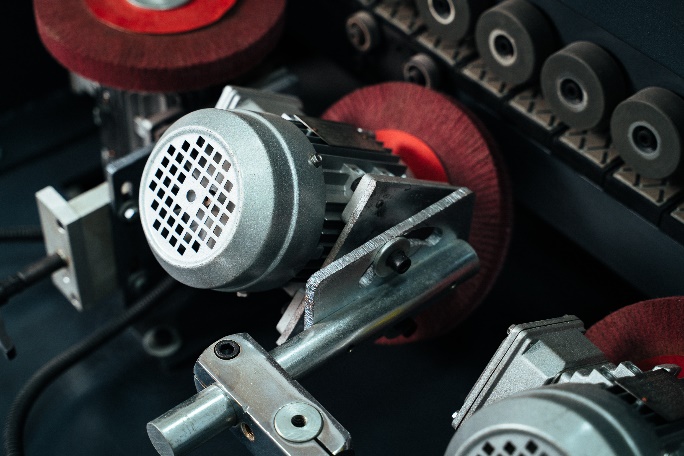

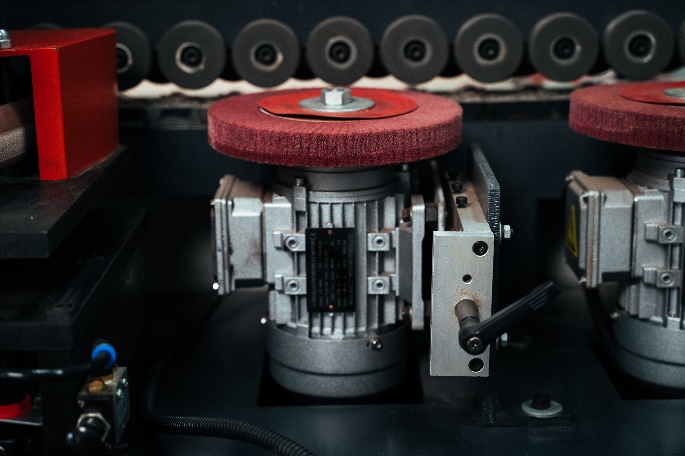

Станок оснащен двумя узлами шлифования торца с помощью горизонтальной бесконечной ленты, двумя горизонтальными и двумя вертикальными узлами шлифования с инструментом тарельчатого типа с лепестковым абразивным материалом.

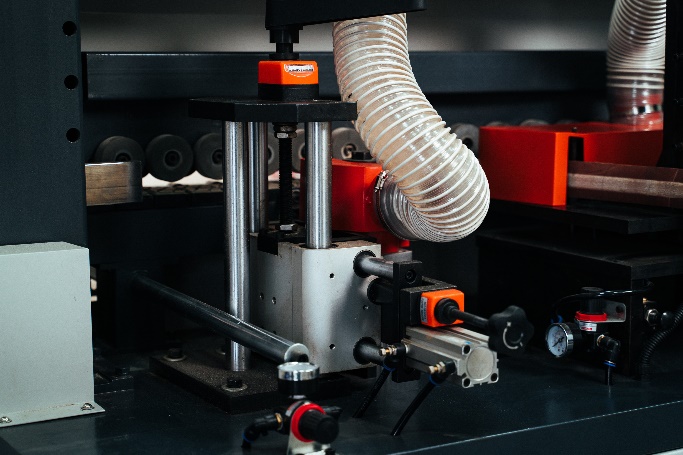

Узлы предварительного шлифования с лентами бесконечного типа укомплектованы аспирационным коробом и приемными гофрами для отвода пыли и стружки из зоны обработки.

Каждый узел приводится в действие отдельным двигателем и имеет возможность независимой механической настройки положения относительно обрабатываемой детали.

Активация узлов раздельная, производится с пульта управления, расположенного в зоне нахождения оператора. Пульт оснащен кнопкой аварийной остановки станка.

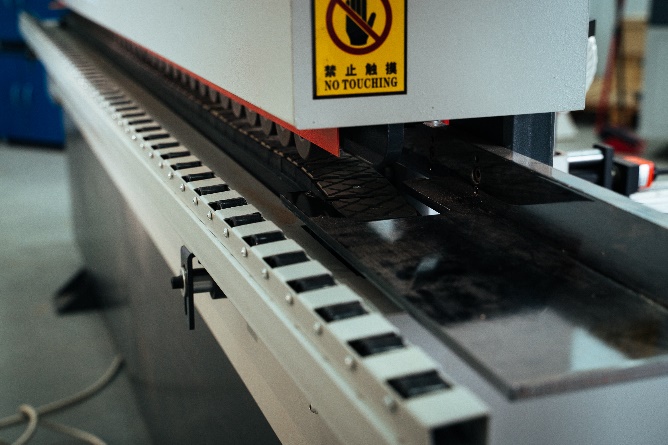

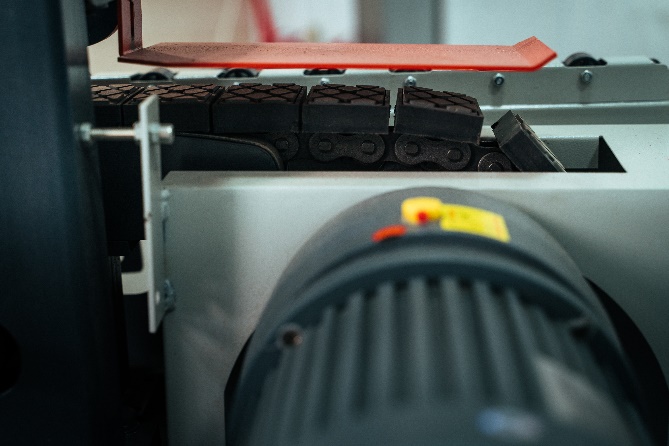

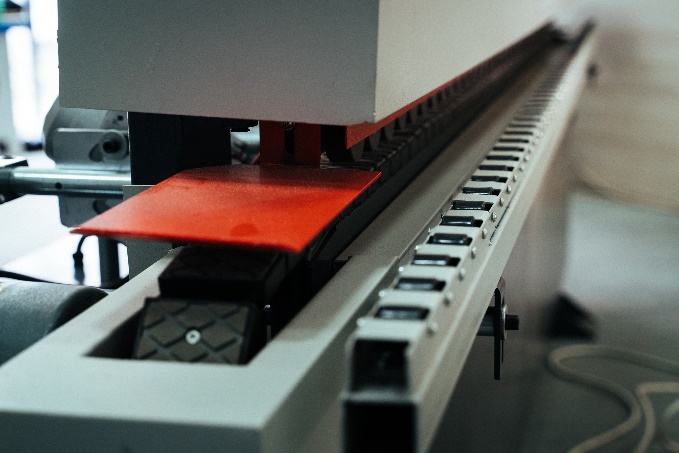

Перемещение детали во время цикла шлифования осуществляется с помощью цепного транспортера с обрезиненными подушками, приводящегося в действие отдельным электродвигателем.

Схема обработки

Конструктивные особенности

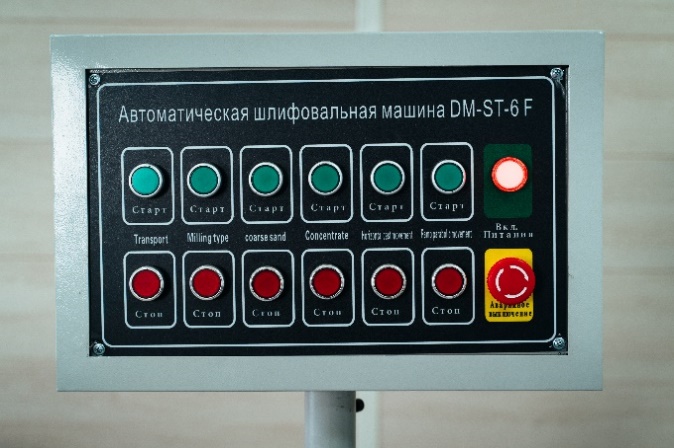

Картинка конструктивной особенности — **ПАНЕЛЬ УПРАВЛЕНИЯ**

На панели управления каждый узел имеет кнопки включения и выключения, а также расположен индикатор питания с кнопкой аварийного отключения.

DELTAMACHINERY DM-ST-6F
Ширина детали, мм	≥ 60
Толщина детали, мм	0-58
Скорость подачи, м\мин	5-20
Мощность двигателя транспортера, кВт	1,5
Мощность двигателя Фрезерного узла, кВт	2,2
Скорость вращения фрезы, об\мин	12000-18000
Мощность двигателей шлифовальных узлов с бесконечной лентой, кВт	2*1,1
Скорость вращения бесконечной ленты, об\мин	1400
Мощность двигателей универсальных шлифовальных узлов, кВт	4*0,18
Скорость вращения универсального шлифовальных узлов, об\мин	1400
Размеры инструмента на фрезерном узле, мм	100306T
Размер бесконечной шлифовальной ленты, мм	50*1320
Максимальный диаметр универсального шлифовального круга, мм	200
Наклон универсальных шлифовальных узлов, гр.	90-150
Мощность, кВт	8
Напряжение, В	380

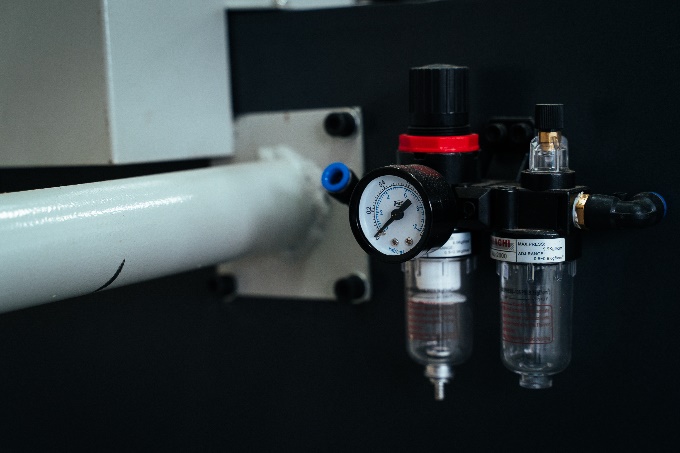

Рабочее давление воздуха, МПа	0,6
Габаритные размеры:
Длина, мм	3500
Ширина, мм	700
Высота, мм	1570
Вес, мм	1000
