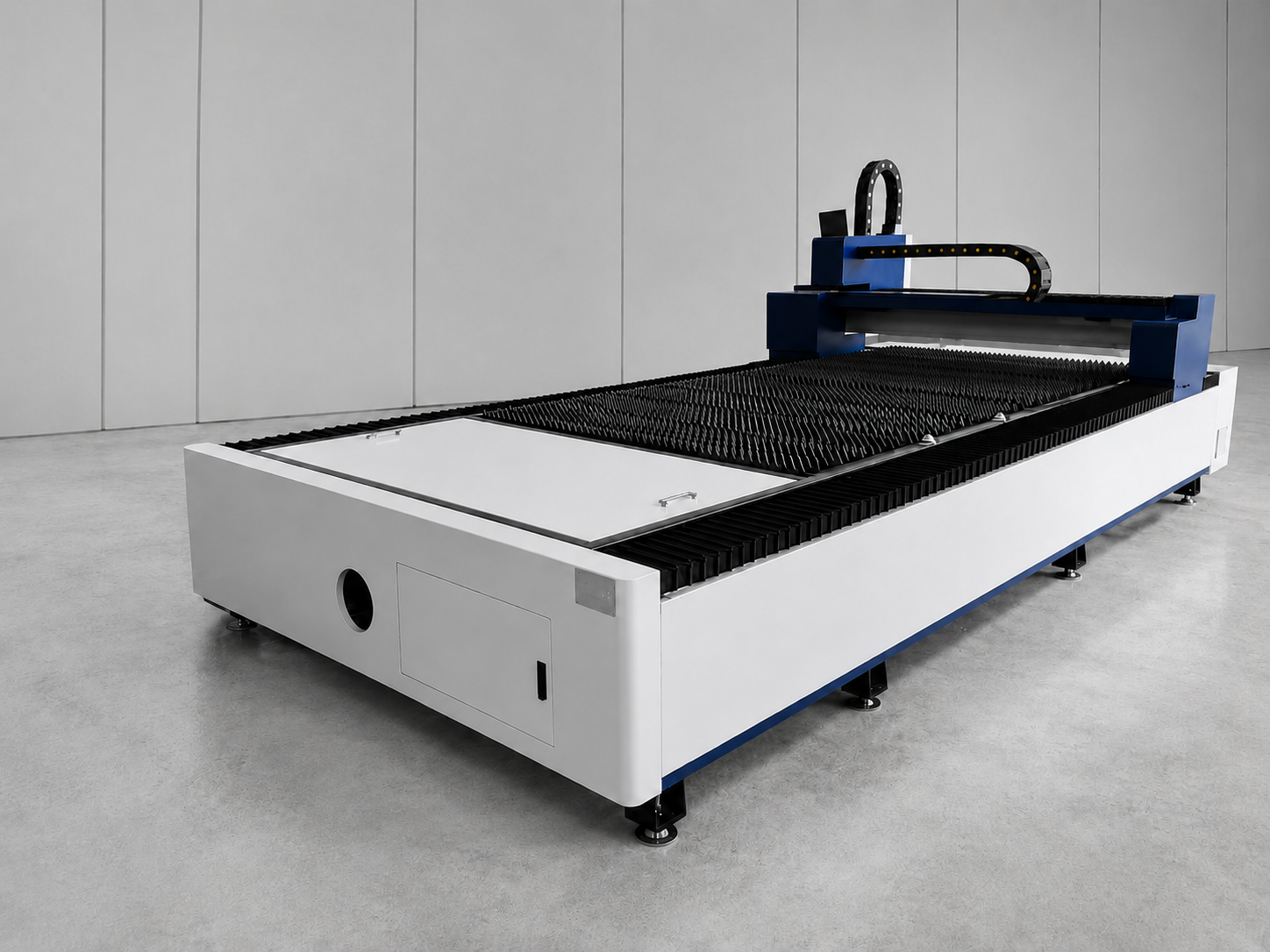

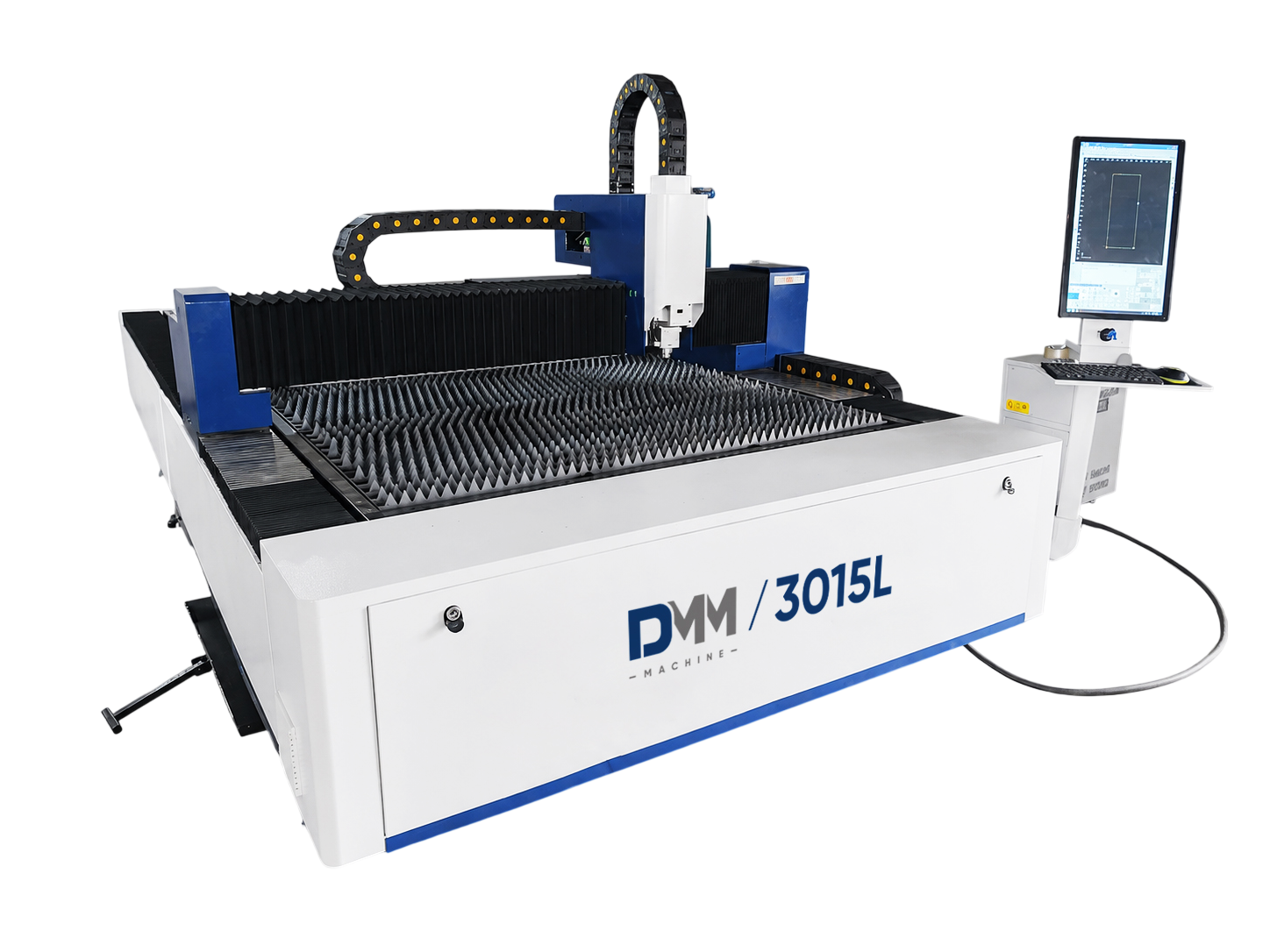

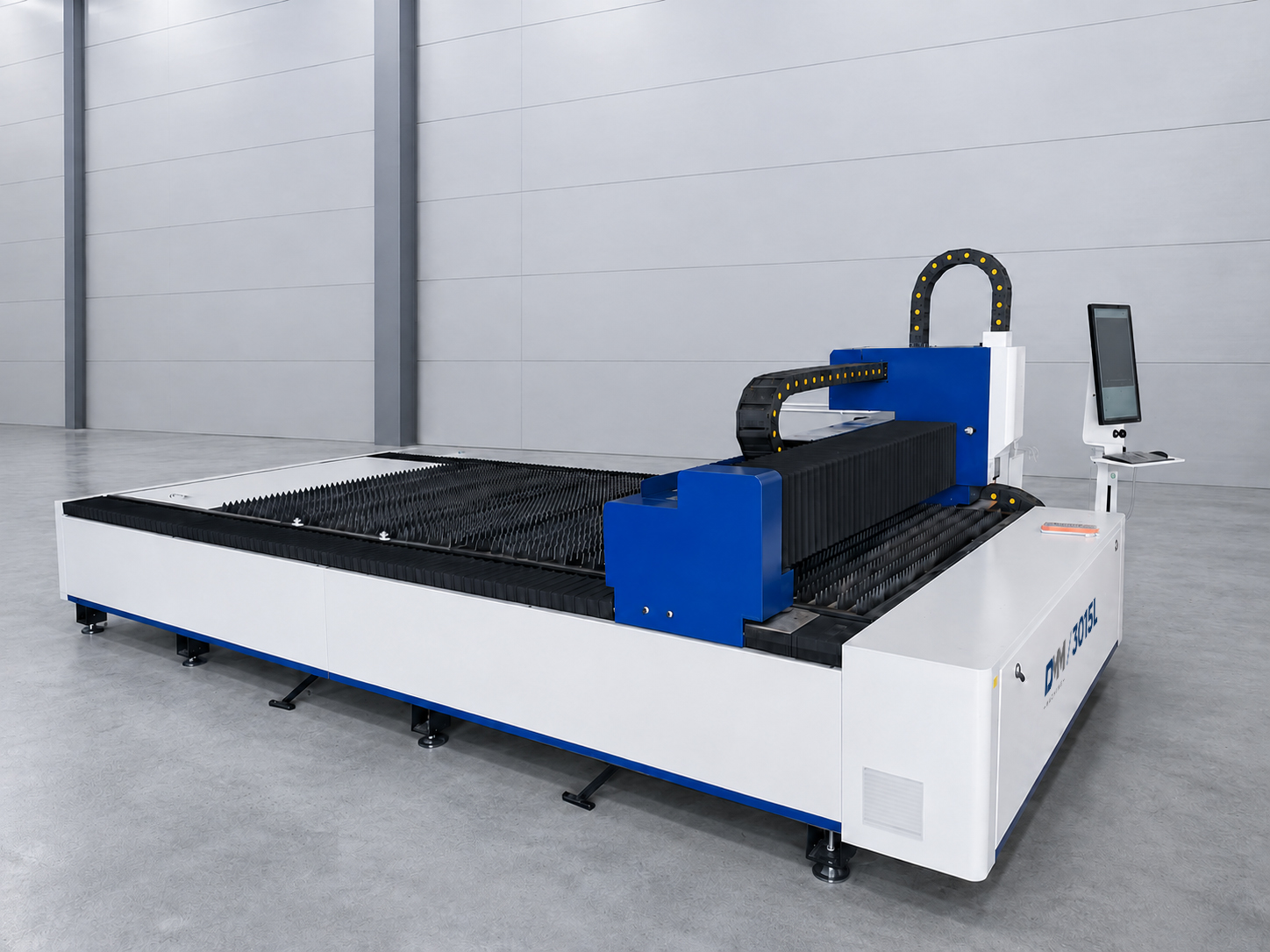

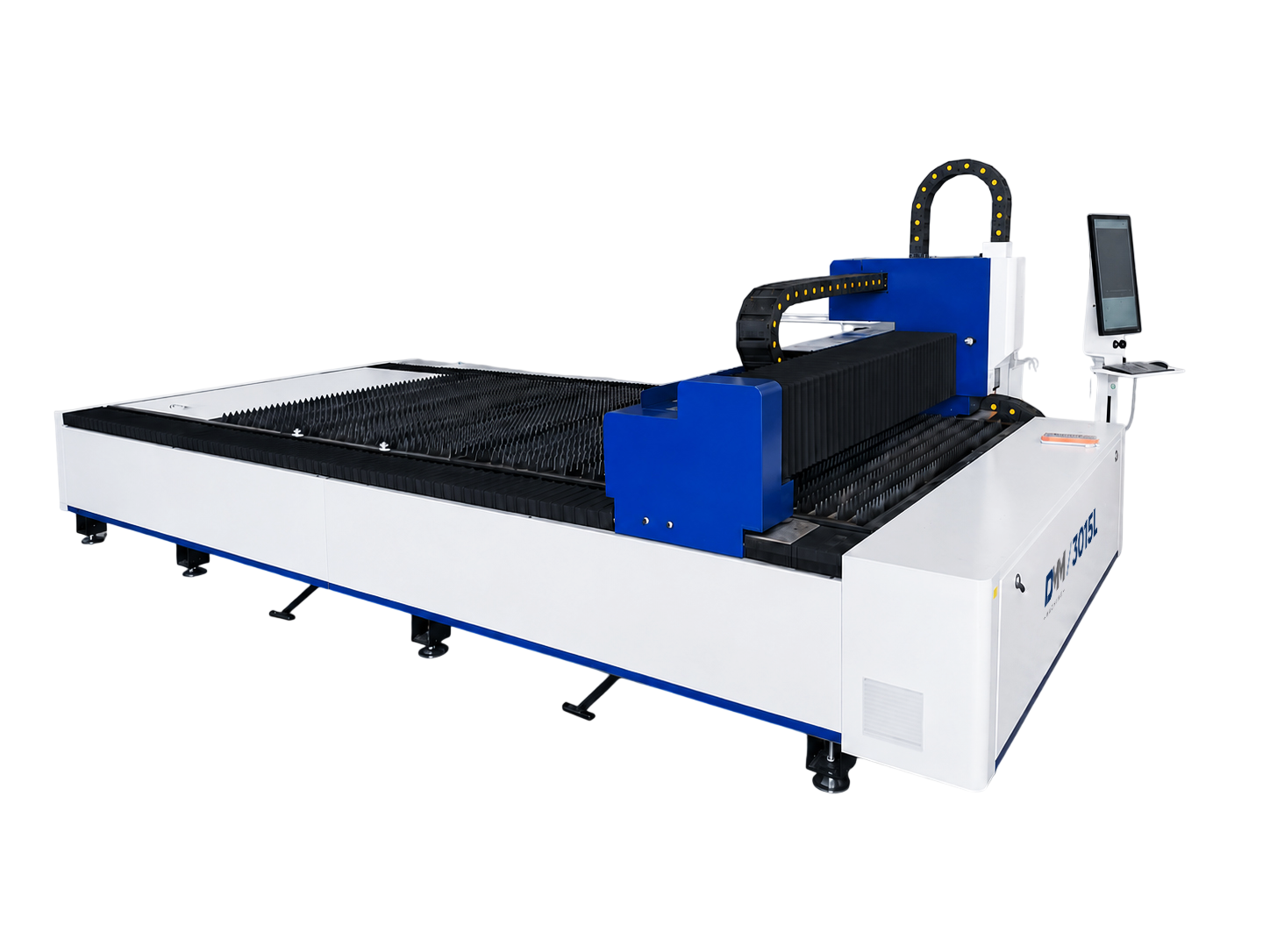

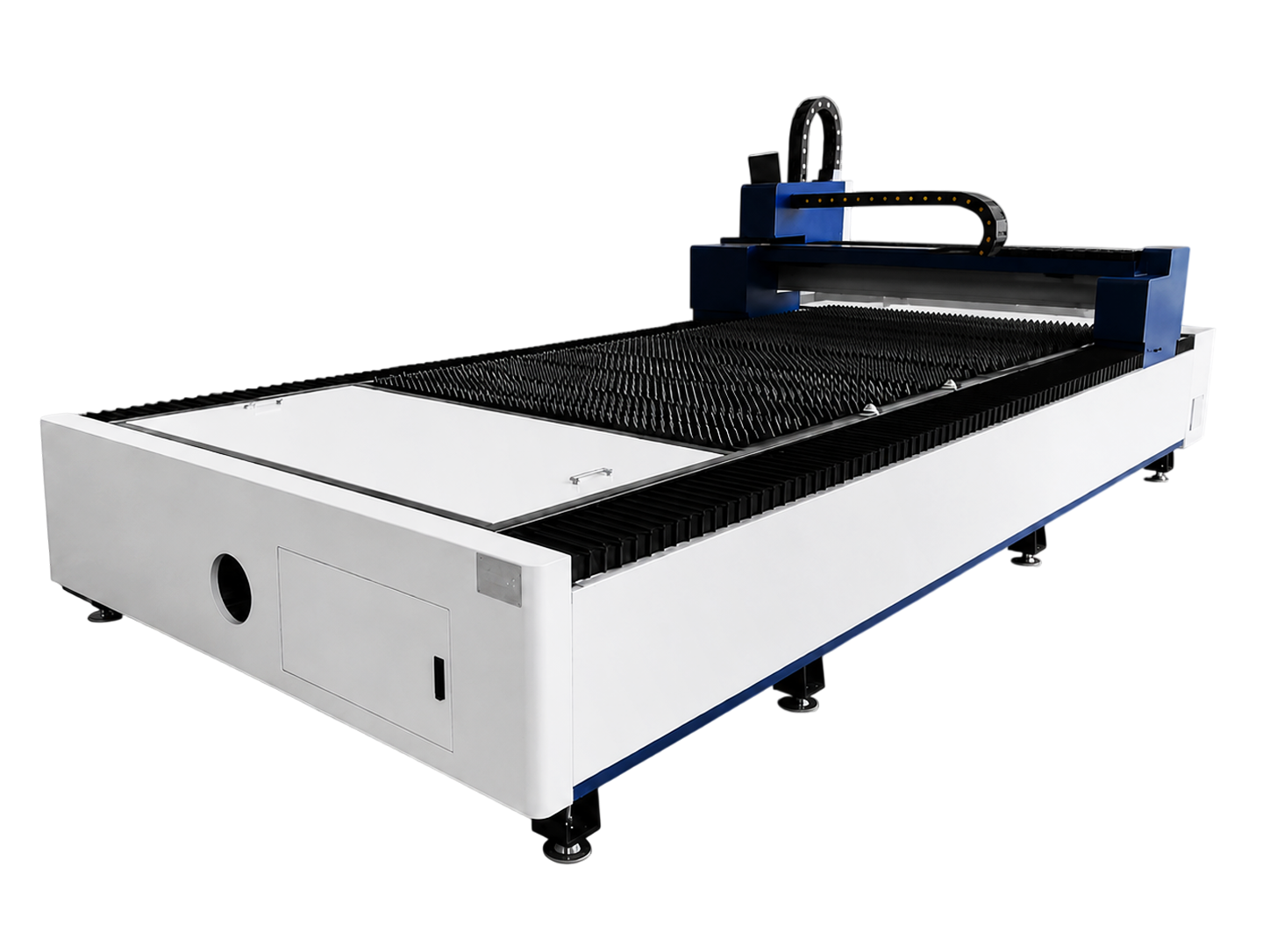

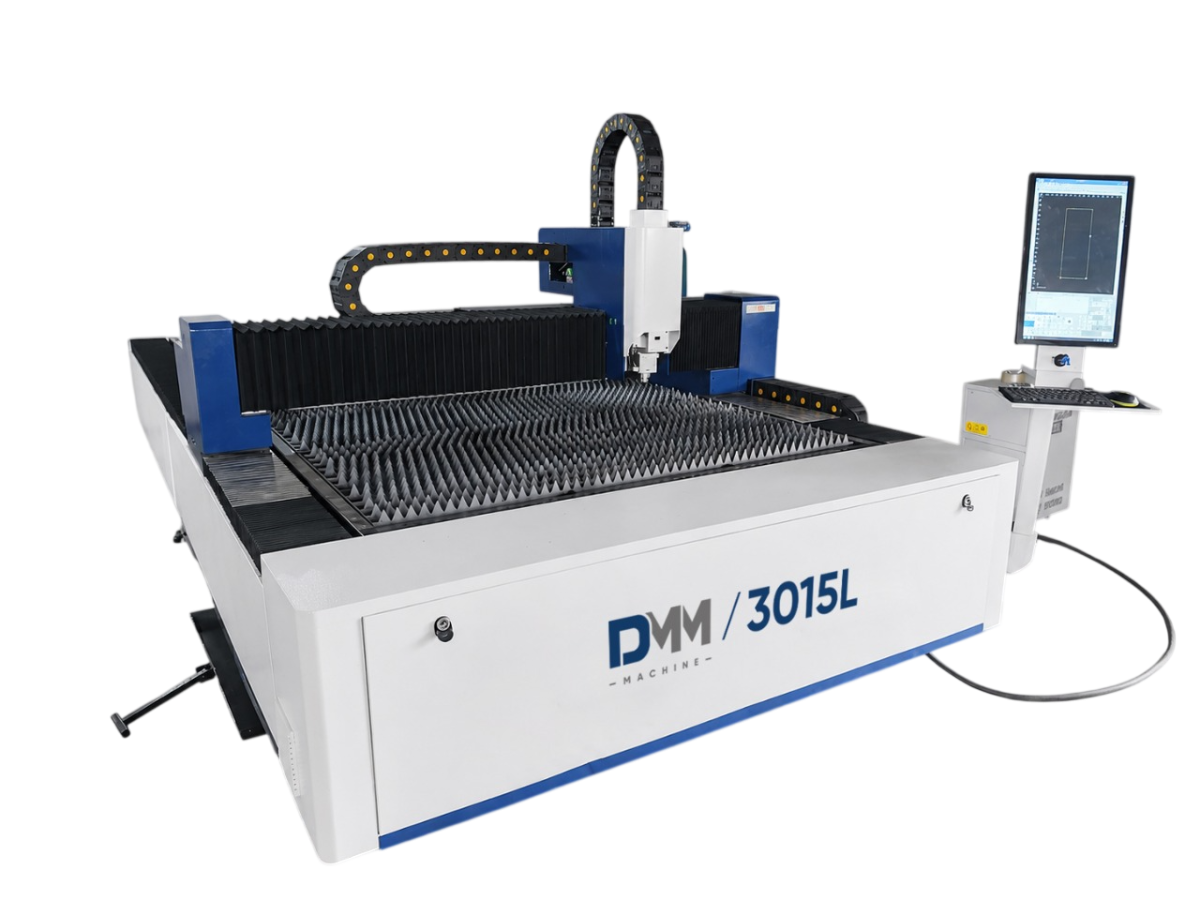

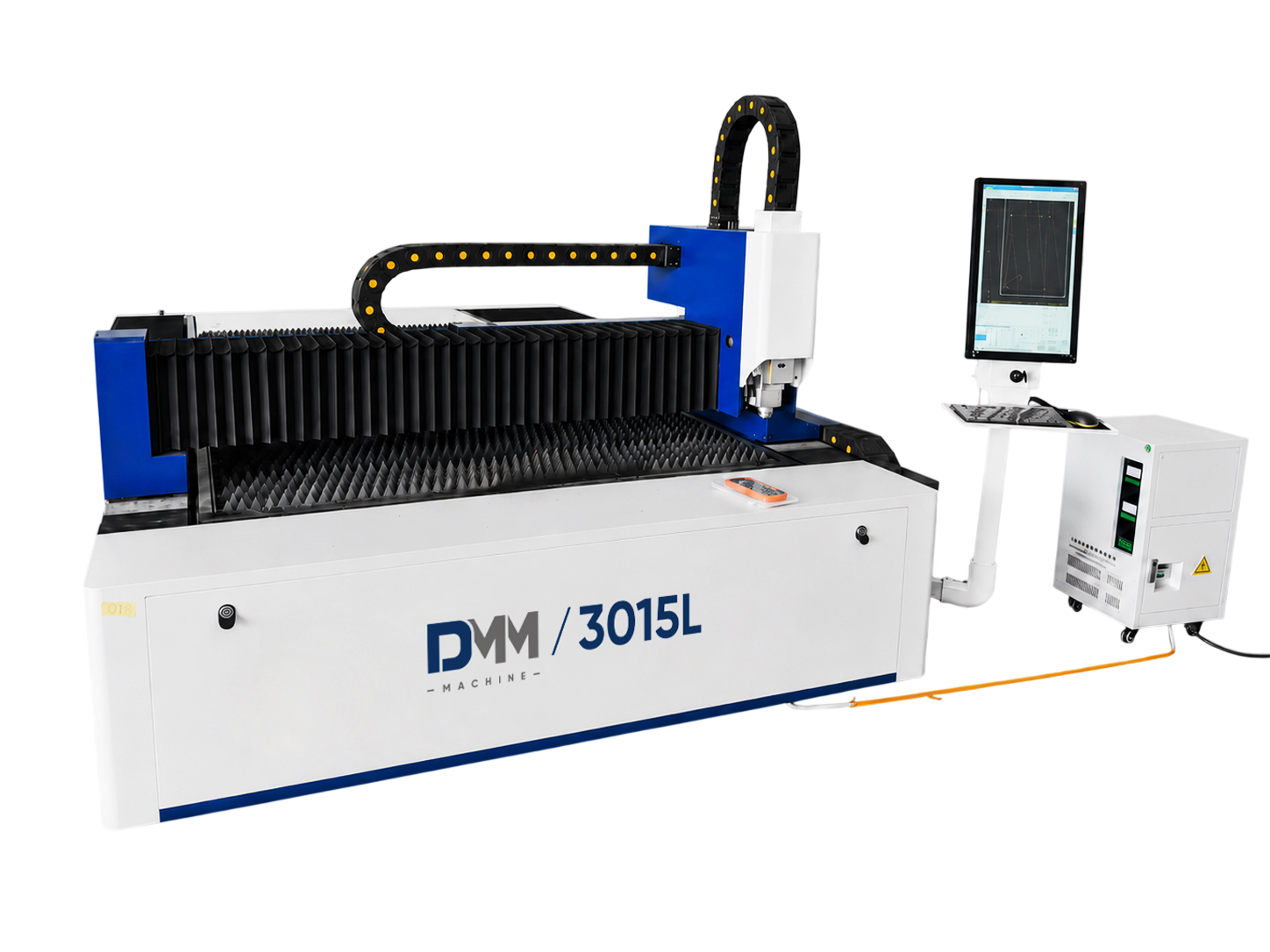

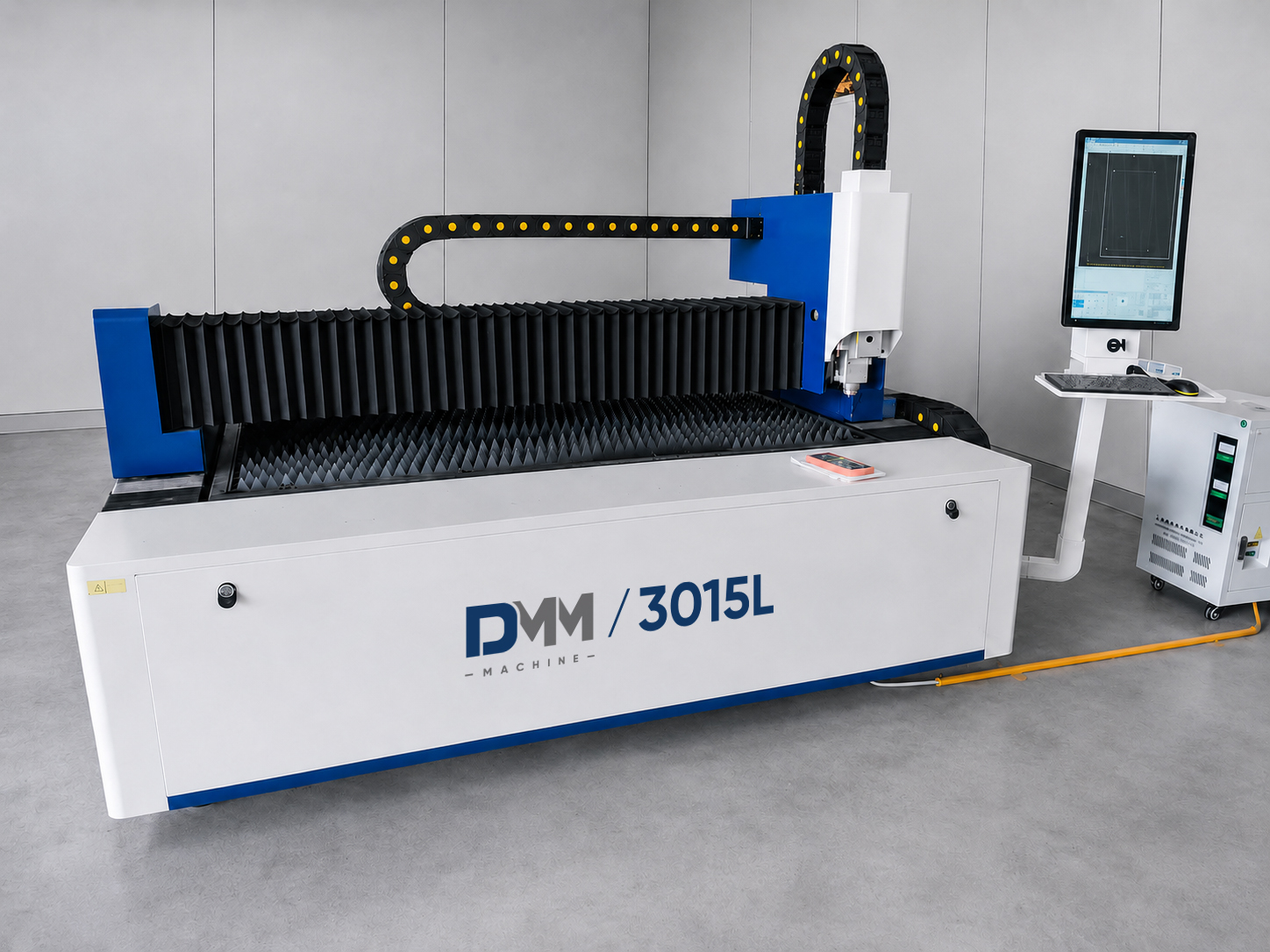

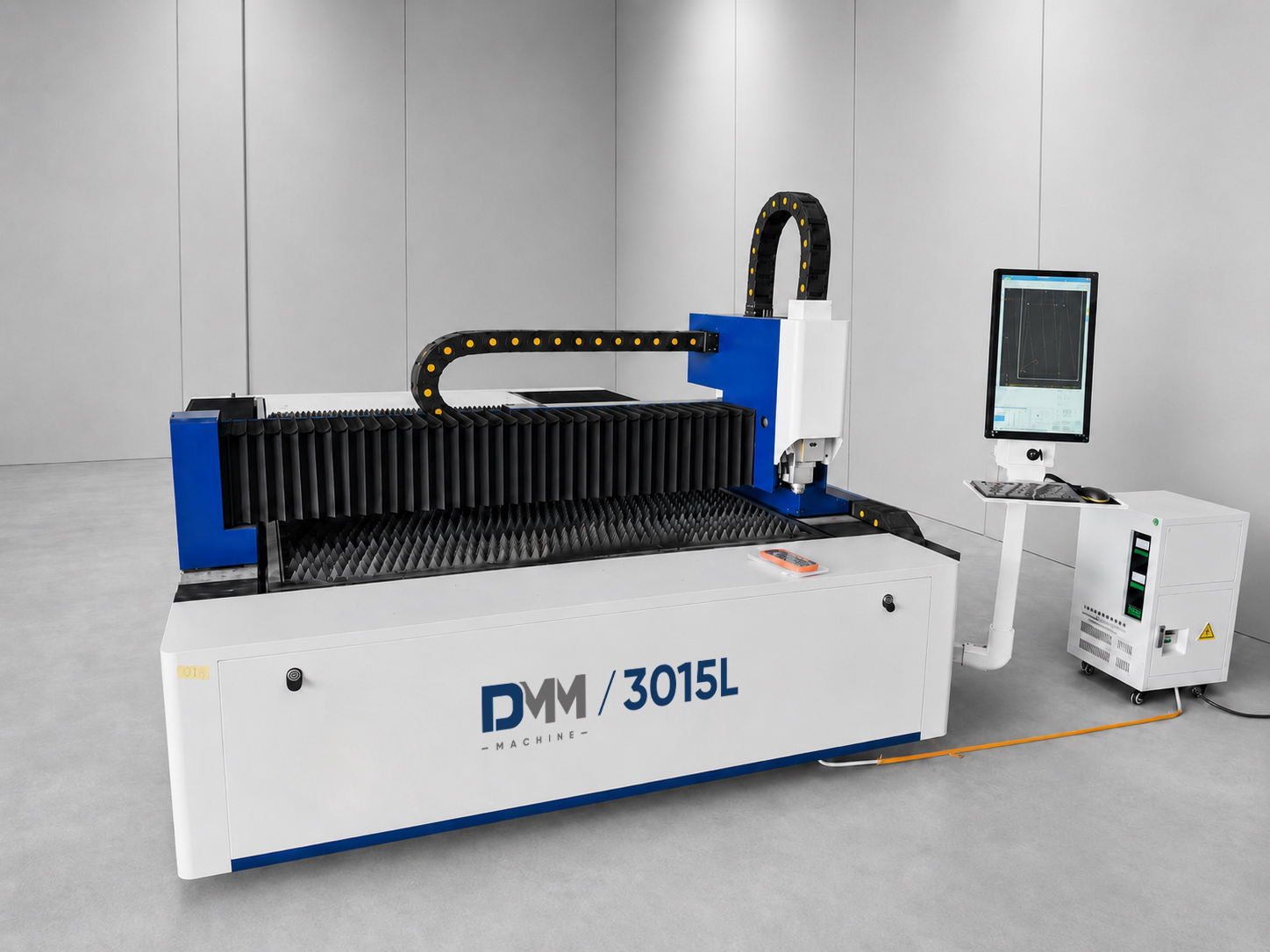

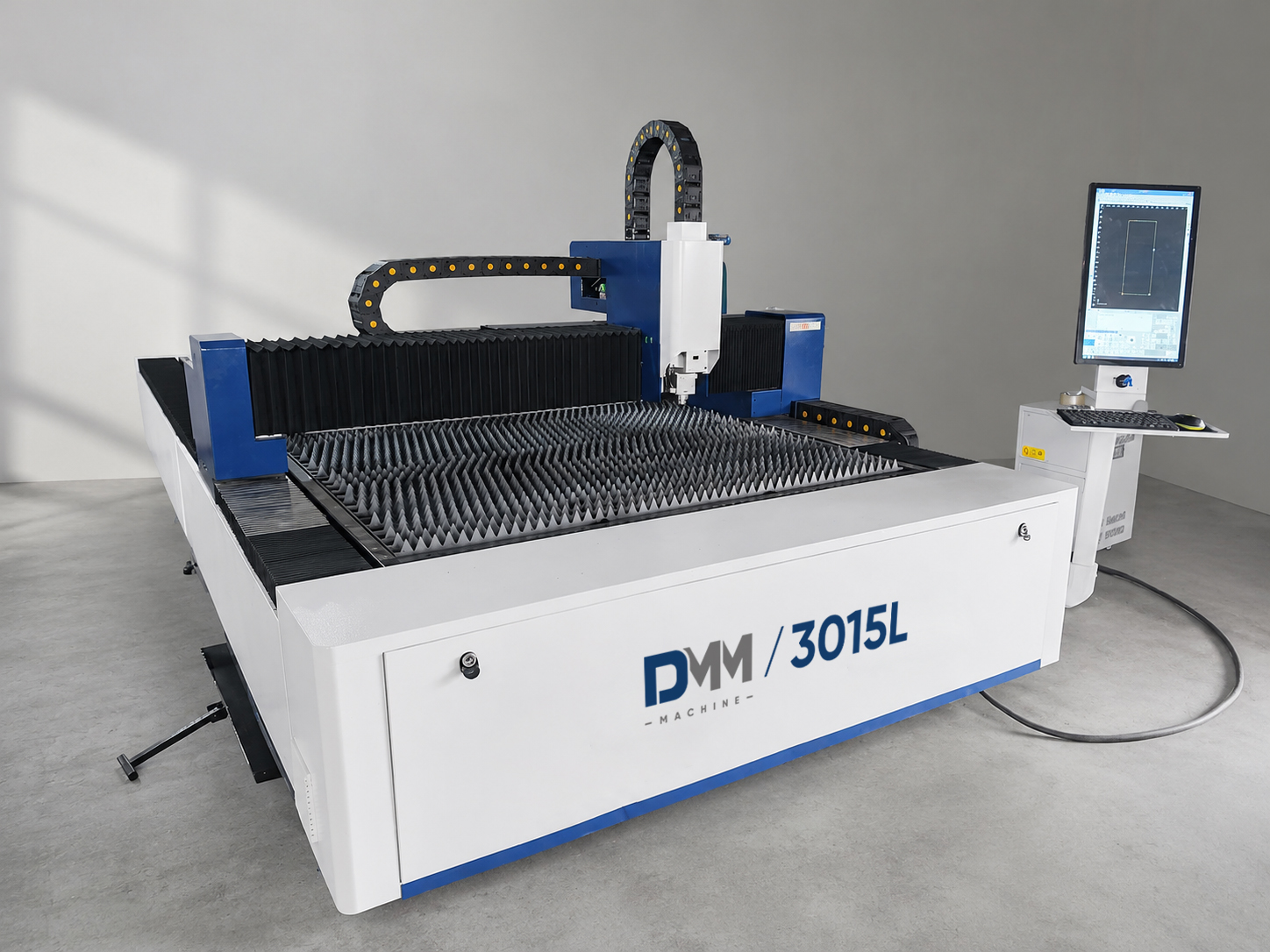

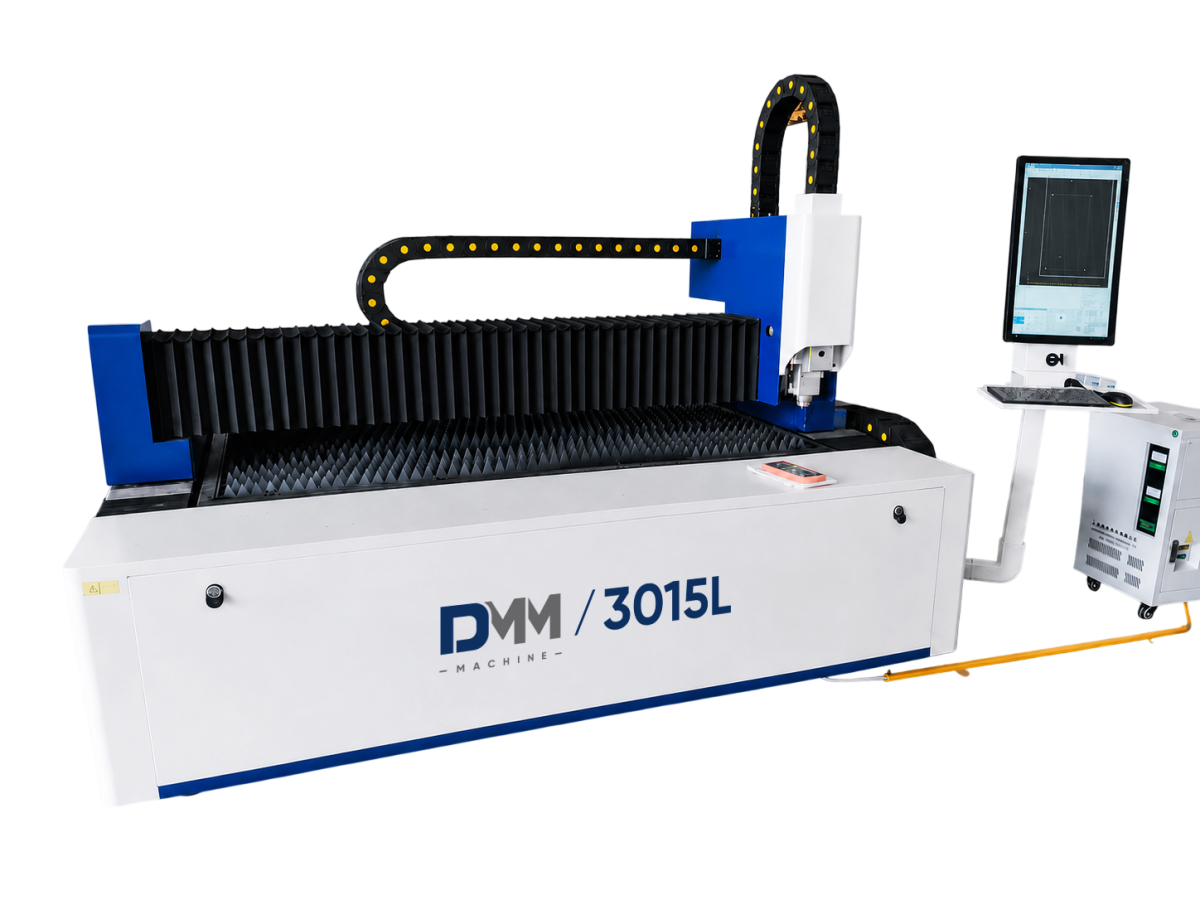

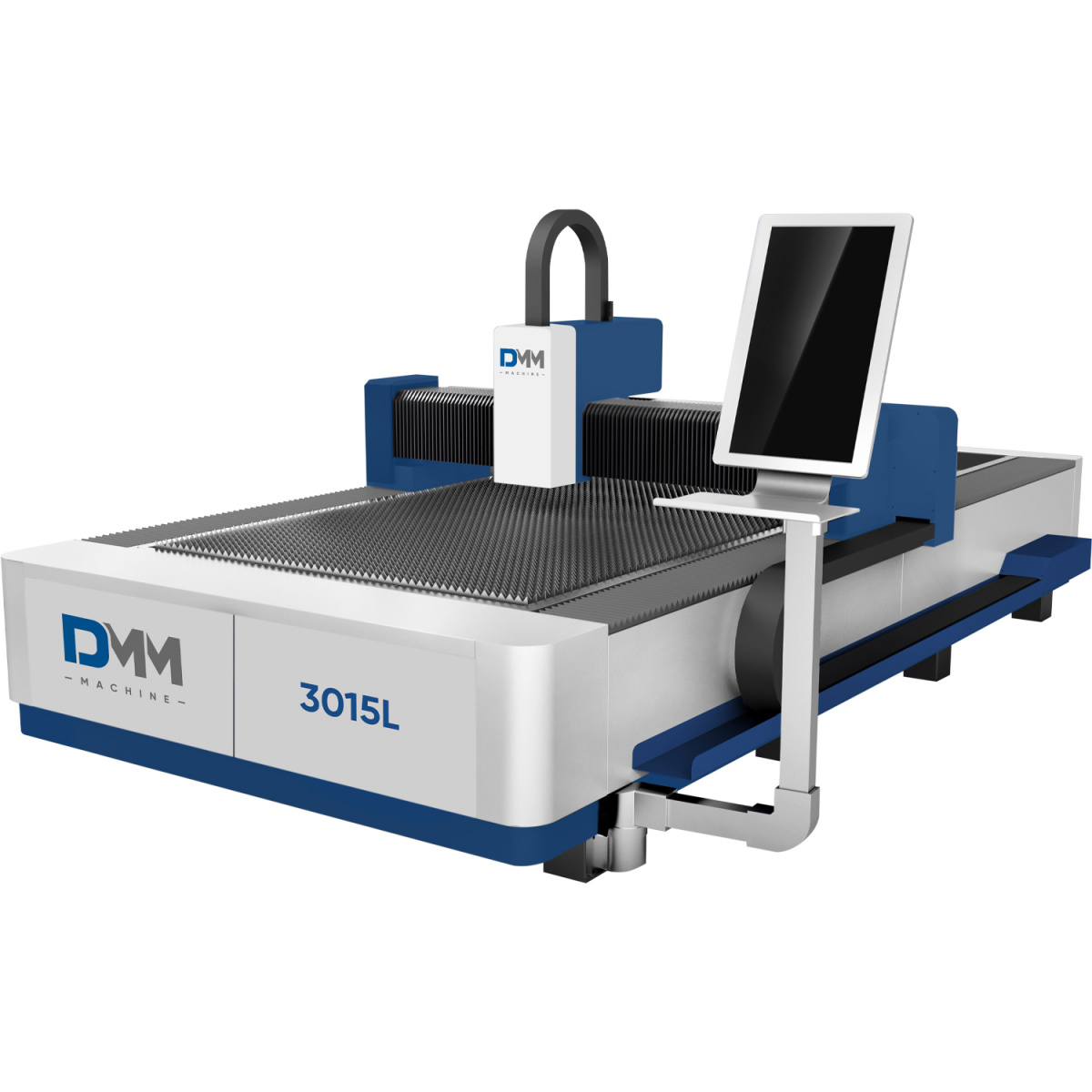

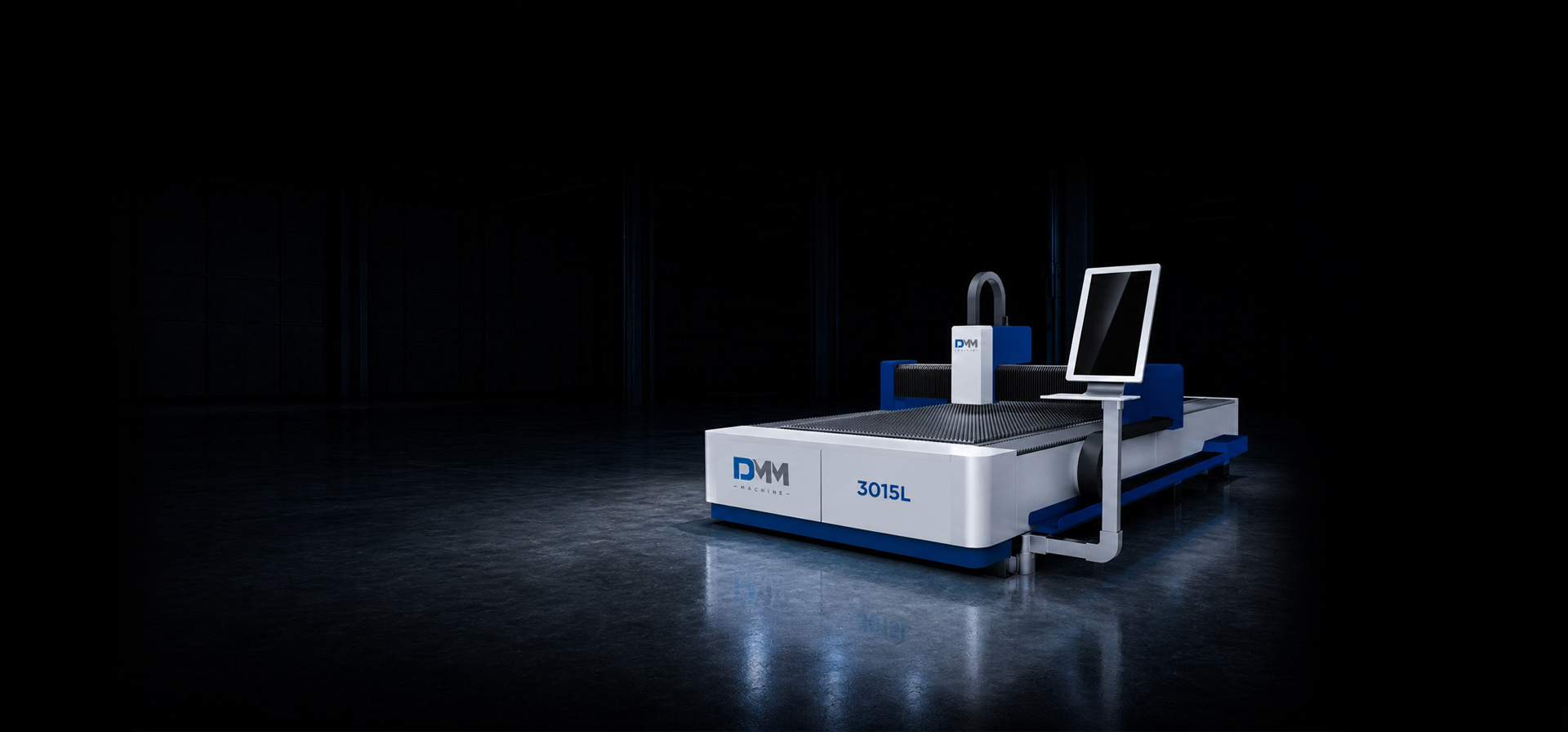

Оптоволоконный лазерный станок DMM 3015L (3000W)
По запросу
-
Описание
-
Технические характеристики
Назначение
Оптоволоконный лазерный станок DММ 3015L предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ.
Применение
Медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
Конструктивные особенности
https://delta-tehno.ru
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
РЕЖУЩАЯ ГОЛОВКА С АВТОФОКУСОМ RAYTOOLS ВM 110
Регулировка фокусного расстояния может быть с точностью до 0,01 мм;
Встроенное высокоэффективное водяное охлаждение в конструкции;
Лазерная головка с системой автоматической фокусировки;
Степень защиты от пыли IP65.
ОПТИМИЗИРОВАННАЯ КОНСТУКЦИЯ
Наши станки лазерной резки имеют цельнометаллическую сварную станину, с высокой прочностью. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.
Каждая станина машины размещается на срок от 30 до 45 дней, и внутреннее напряжение будет полностью снято перед точной обработкой;
Параллельность менее 0,03 мм;
Максимальная загрузка 700 кг
СЕРВО МОТОР-Inovance
Высокая скорость, точность, надежность, мощность. Механизм двойного привода портала имеет высокий коэффициент демпфирования, хорошую жесткость, выдерживает высокую скорость и высокое ускорение.
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР MOTOREDUCER
Преимущества планетарного редуктора:
- Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- Более высокий КПД;
- Облегченная конструкция - вдвое компактней и легче редукторов других видов;
- Не требуют обслуживания в процессе эксплуатации
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.
ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC (ЯПОНИЯ)
СИСТЕМА ВПРЫСКА МАСЛА АВТОМАТИЧЕСКИЙ ВПРЫСК
После долгого времени эксплуатации , нужно смазать шестернирейку и направляющие маслом. Автоматический впрыск масла, позволяет установить время смазки.
ВЕНТИЛЯТОР ДЛЯ ДЫМОУДАЛЕНИЯ
Лопасти вентилятора хорошо сбалансированы и работают плавно. Позволяют эффективно удалить следы сгорания маслянистых веществ. Мощность 3кВт.
ИСТОЧНИК ЛАЗЕРА RAYCUS НА 3000 W
- Срок службы 100000 часов;
- Стабильно и экономично;
- Высокая скорость оптико-электрического преобразования, высокий КПД и энергосбережение;
- Высококачественное обслуживание.
ВОДЯНОЙ ЧИЛЛЕР S&A /HANLI
- Двухтемпературная система охлаждения.
- Отображение текущей температуры воды в реальном времени;
- Уникальная конструкция с двумя водяными путями, одна для охлаждения источника лазера, другая для охлаждения режущей головки, эффективная вспомогательная работа машины;
- Аварийный сигнал температуры.
ЭЛЕКТРИЧЕСКИЕ ЭЛЕМЕНТЫ SCHNEIDER (ФРАНЦИЯ)
НАПРАВЛЯЮЩИЕ Hiwin (Тайвань)
Каждая направляющая проходит строгие фотоэлектрические автоколлимационные испытания, точность которых не превышает 0,03 мм
-
Артикул
03-6500 -
Производитель
DMM -
Напряжение, В
380 -
Размеры рабочего стола, мм
3000 х 1500 -
Ко-во вертикальных шпиндилей
dmm-brand -
Точность повторного позиционирования, мм
≤ 0.02 -
Портал
Из авиационного алюминия -
Источник волоконного лазера
Raycus 3000 w -
Лазерная головка
BM 110 -
Электрокомпоненты
Schnaider, Франция -
Линейные направляющие (рельсы)
PEK, Италия -
Смазка направляющих
Автоматическая -
Серводвигатель оси Х
Delta, Kитай / 750 w -
Серводвигатель оси Y
Delta, Kитай / 750 w -
Серводвигатель оси Z
Delta, Kитай / 400 w -
Редукторы
Motoreducer / Shimpo, Япония -
Пневматические компоненты
SMC, Япония -
Вентилятор для дымоудаления (опционально)
3 kw / 5.5 kw -
Водяной охладитель
S&A / HANLI -
Система передачи движения (шестерня-рейка)
LEITESEN, Германия -
Программное обеспечение
Raytools XC 3000 S , на русском, английском -
Вес (брутто), кг
2 015
Транспортные данные
Размеры упаковки: 4500x2300x1700
