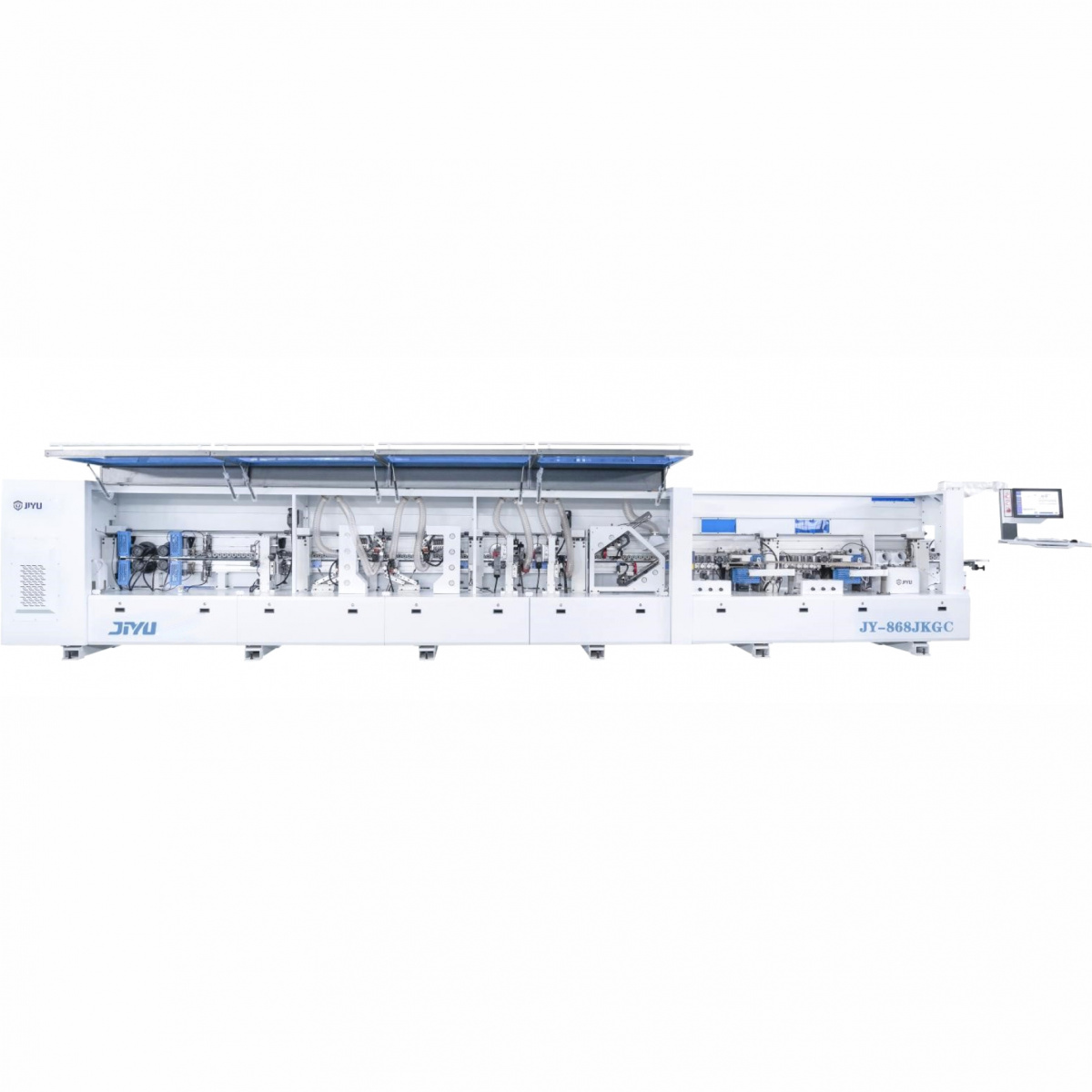

Автоматический кромкооблицовочный станок JIYU JY-868JKGC
Артикул: 01-7136
Рабочее давление 0,6 МПа
Скорость подачи 20 - 28 м/мин
Общая мощность 30 кВт
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
Схема обработки
Конструктивные особенности

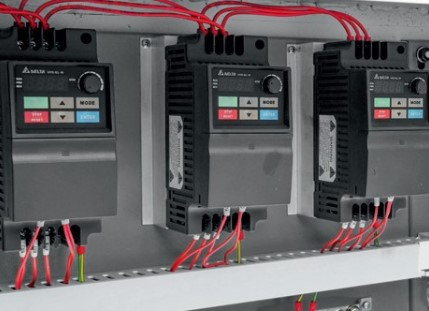

ИНВЕРТОРЫ
SHILIN
ПНЕВМОКОМПОНЕНТЫ
AirTAC

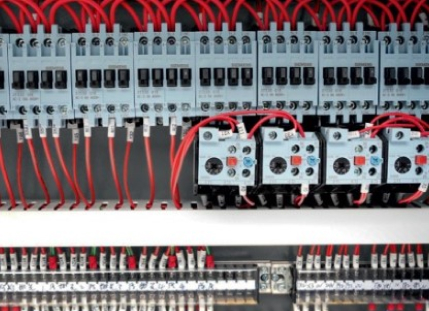

ЭЛЕКТРИЧЕСКИЕ ЧАСТИ
Schneider/Siemens

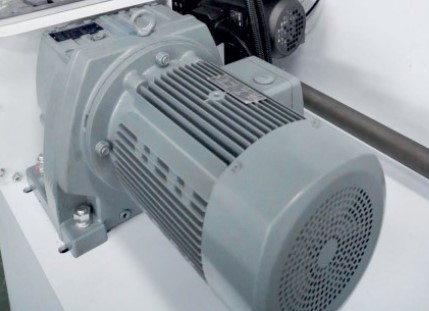

МОТОР-РЕДУКТОР
Zhongda/Tengwan
ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР
Промышленный компьютер на базе Windows для управления узлами и агрегатами и просмотра статистики обработки.

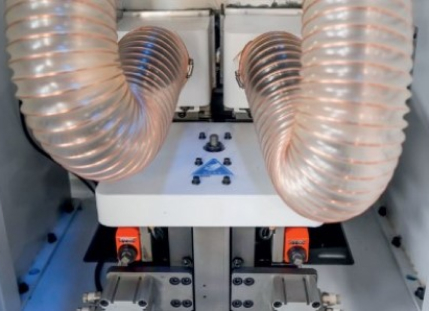

ПРИФУГОВКА
Узел прифуговки с двумя моторами по 2.2 кВт и алмазными фрезами.Узел предварительного фрезерования (прифуговка) оснащен двумя высокооборотистыми моторами по 2.2 кВт 12000 об/мин.Алмазный инструмент обеспечивает безупречное фрезерование материала высотой до 35мм.Опционально возможна установка фрез для обработки плиты до 60мм.
ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ УПРАВЛЕНИЯ ПНЕВМОСИСТЕМАМИ
AirTAC/Easun
ДВЕ КЛЕЕВЫХ ВАННЫ
Для возможности работы с разными типами и цветами клеев (опционально возможна установка узла верхне с предварительным нагревом
ДВОЙНОЙ УЗЕЛ ПОЛИРОВКИ
Использование двух типов инструмента - тканевого и полировального круга обеспечивают идеальную финишную полировку.
ПРЕДВАРИТЕЛЬНЫЙ ФРЕЗЕРНЫЙ УЗЕЛ
Предназначен для предварительной обработки большей части свеса кромочного материала, разгружает чистовой фрезер, увеличивая ресурс его фрез и в разы улучшает качество обработки на больших скоростях подачи. Оснащен двумя высокооборотистыми моторами по 0,75квт с оборотами 12000об/мин. Узел оснащен 2-мя фрезами с прямыми ножами.

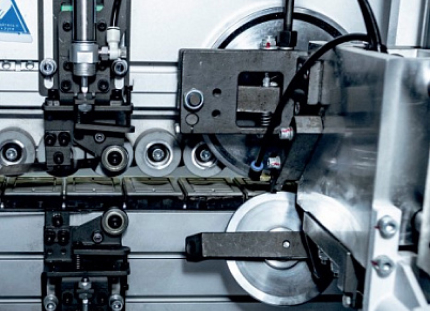

ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ
Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000об/мин с шестиножевыми фрезами R2. Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков. Опционально возможна установка пневматической перенастройки узла с пульта управления.
ПРЕСС-ГРУППА С ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ И СИСТЕМОЙ ОЧИСТКИ
Пресс группа из 6 роликов с пневматическим подпором обеспечивает качественное и стабильное приклеивание даже самого деликатного кромочного материала.

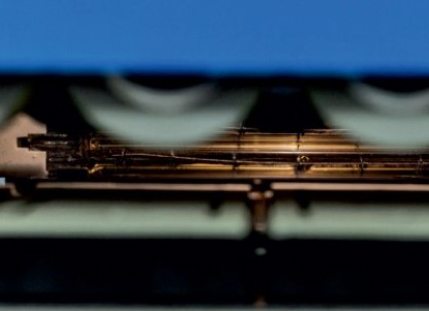

ЛАМПА НАГРЕВА
Лампа предназначена для прогрева торца детали и улучшения адгезии в зоне склеивания, особенно в прохладных помещениях.
СИСТЕМА НАНЕСЕНИЯ ОЧИСТИТЕЛЬНОЙ ЖИДКОСТИ
Перед процессом полировки распыление чистящего средства эффективно удаляет излишки клея и другие загрязнения с детали
НАДЕЖНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ JIYU
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ
Honeywell
РАЗДЕЛИТЕЛЬНАЯ ЖИДКОСТЬ
Система нанесения разделительной жидкости для нанесения на верхнюю и нижнюю пласть детали для безупречной чистоты изделия на выходе из станка.
ТОРЦОВОЧНЫЙ УЗЕЛ
Усиленная конструкция торцовочного узла с двумя направляющими для идеального торцевания на высоких скоростях. Два аспирационных зонда

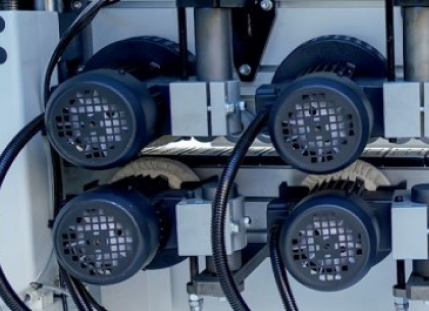

РАУНДЕР
Узел закругления углов кромки (раундер) оснащен 4 мя высокооборотистыми двигателями мощностью по 0,35 кВт. Работает с деталями высотой от 10 до 60 мм).
РАДИУСНАЯ И ПЛОСКАЯ ЦИКЛЯ
Двойной радиусных циклевочный агрегат для толстых кромок с оснащен точными копирами и радиусными ножами. Имеет систему быстрой деактивации при работе с тонкими кромками.
Узел плоской цикли предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала
|
Модель |
JY-868JKGC |
|
Мин. ширина детали |
60 мм |
|
Мин. длина детали |
120 мм |
|
Мин. толщина детали |
10 мм |
|
Макс. толщина детали |
60 мм |
|
Рабочее давление |
0,6 МПа |
|
Скорость подачи |
20 - 28 м/мин |
|
Габаритные размеры |
11800х750х1820 мм |
|
Общая мощность |
30 кВт |
|
Мощность привода траверсы |
0,37 кВт |
|
Толщина кромочного материала |
0,4 - 3 мм |
