Фрезерный обрабатывающий центр IMU-5X 400 PRO

НАЗНАЧЕНИЕ

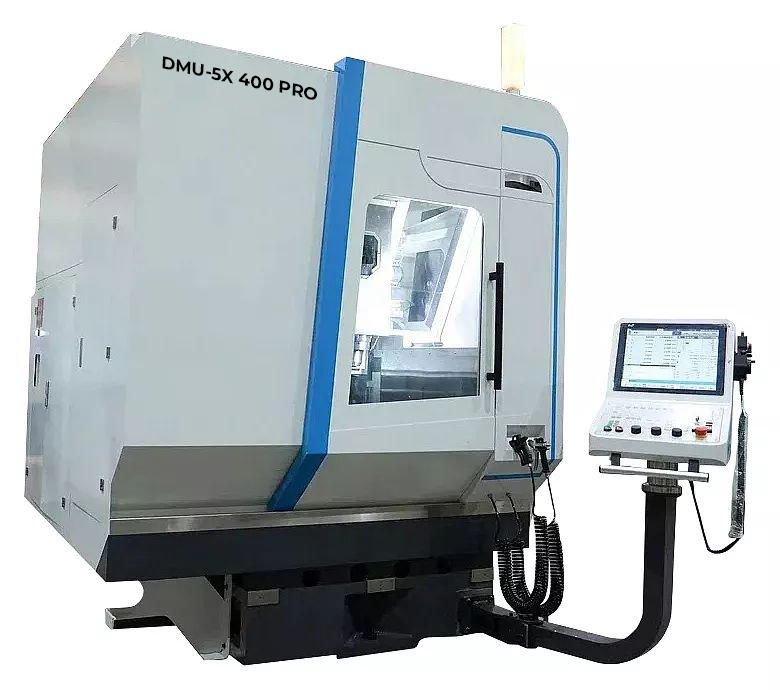

Фрезерный обрабатывающий центр DMTG IMU-5X 400 PRO предназначен для полноценной 5-осевой обработки деталей за один установ. На оборудовании выполняется фрезеровка корпусных заготовок и деталей в форме тел вращения из стали, алюминия, жаропрочных и нержавеющих сплавов с максимальной производительностью до 550 см³/мин.

Обрабатывающие центры IMU-5X 400 PRO - универсальное оборудование вертикального типа, которое обеспечивает фрезеровку, нарезку резьбы, сверление и расточку заготовок и легко заменит несколько единиц промышленного оборудования.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

• Обработка деталей с пяти сторон за один проход;
• Наклонно-поворотный стол с прямым приводом жестко зафиксирован в станине на двух опорах, обеспечивающих высокую нагрузочную способность. Движения стола только наклонно-поворотные по осям С и А.
• Линейные направляющие высокой точности Schneeberger;
• Обработка заготовок до 550 мм;
• Портальная конструкция - перемещения X / Y / Z на шпинделе.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Обрабатывающие центры IMU-5X 400 PRO применяются для механической обработки корпусных деталей, включая сложные детали с оребрением, скруглением или выступами в тяжелой промышленности: на машиностроительных предприятиях, контрактном изготовлении деталей, для выпуска пресс-форм, оснастки для изготовления пластика.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

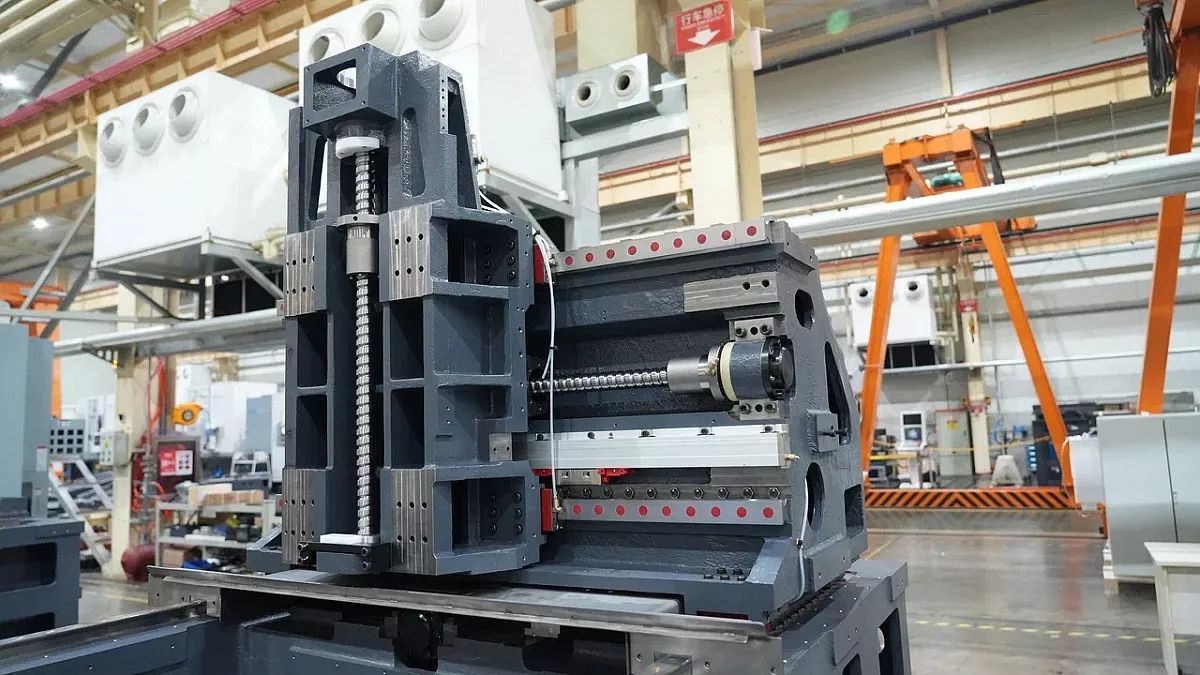

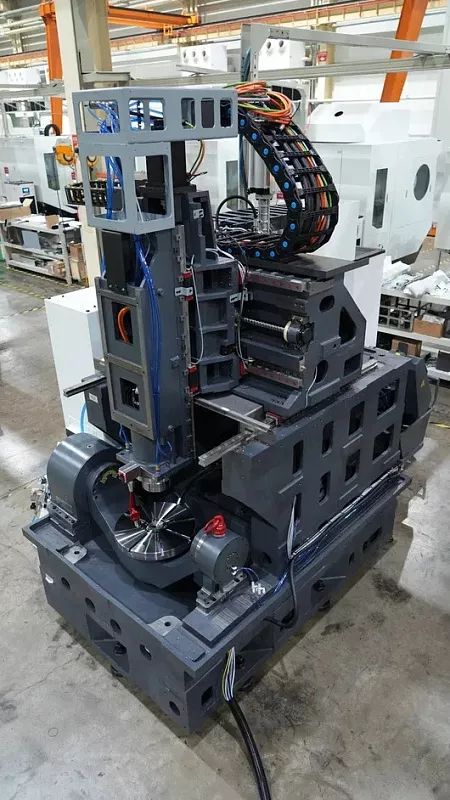

Портальная конструкция

Обеспечивает производительность и точность контура при интенсивных режимах обработки. Устойчивость к вибрациям и жесткость конструкции — результат МКЭ и динамической оптимизации.

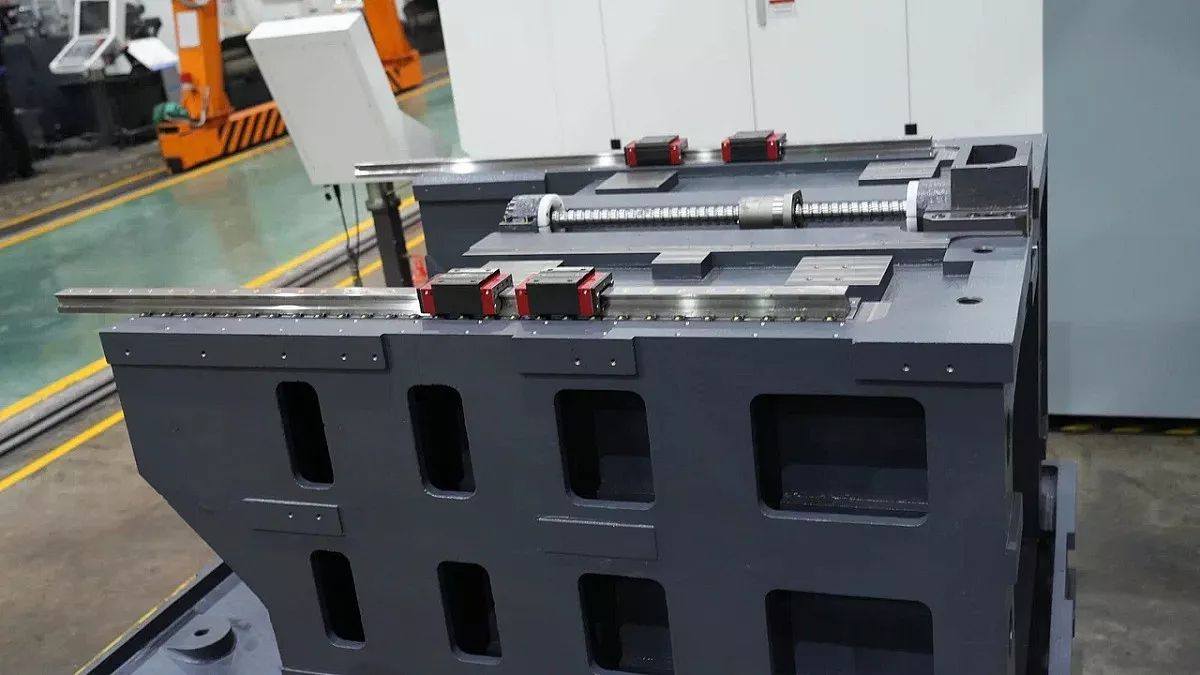

Компоненты смонтированы и усилены множеством ребер жесткости, которые прошли термическую закалку — это придает устойчивость к скручиванию.

Из особенностей:

• Оси X, Y, Z перемещаются на шпинделе;
• Поворотный стол прочно зафиксирован на станине на 2 опорах — может двигаться по осям С и А только в поворотно-наклонном направлении.

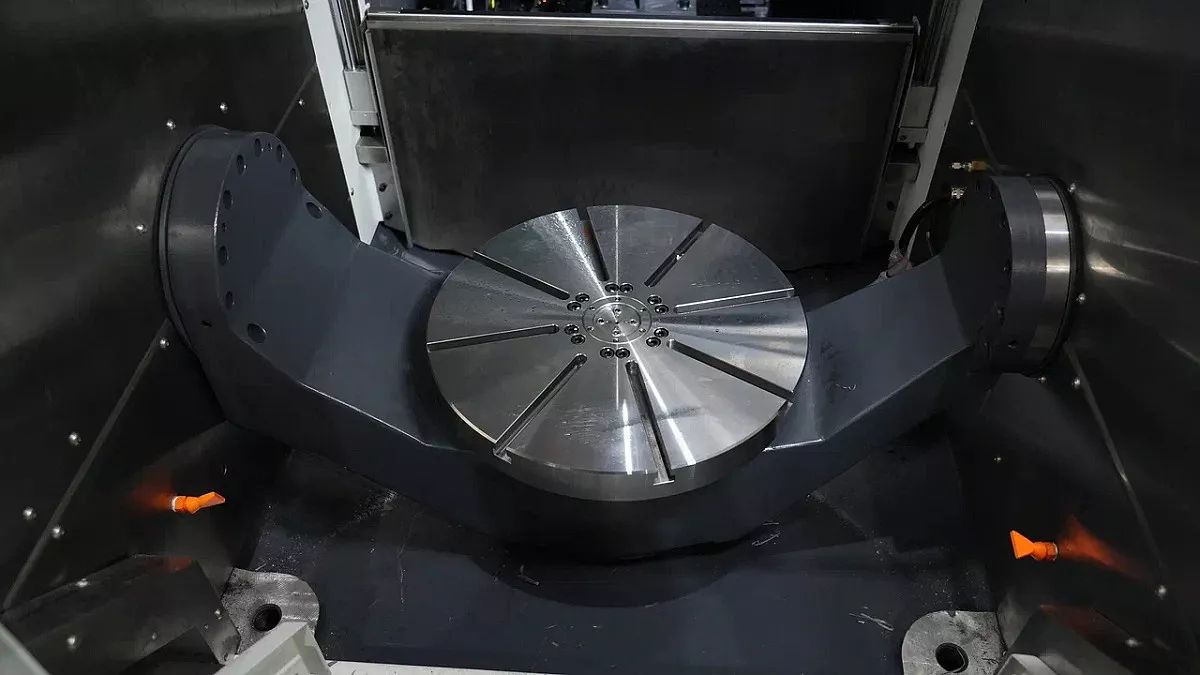

Прямой привод наклонно-поворотного стола

На привод не передается тепло и вибрации, исходящие от двигателя, поэтому он обеспечивает стабильность угловой скорости. Быстро разгоняется и тормозит, работает бесшумно.

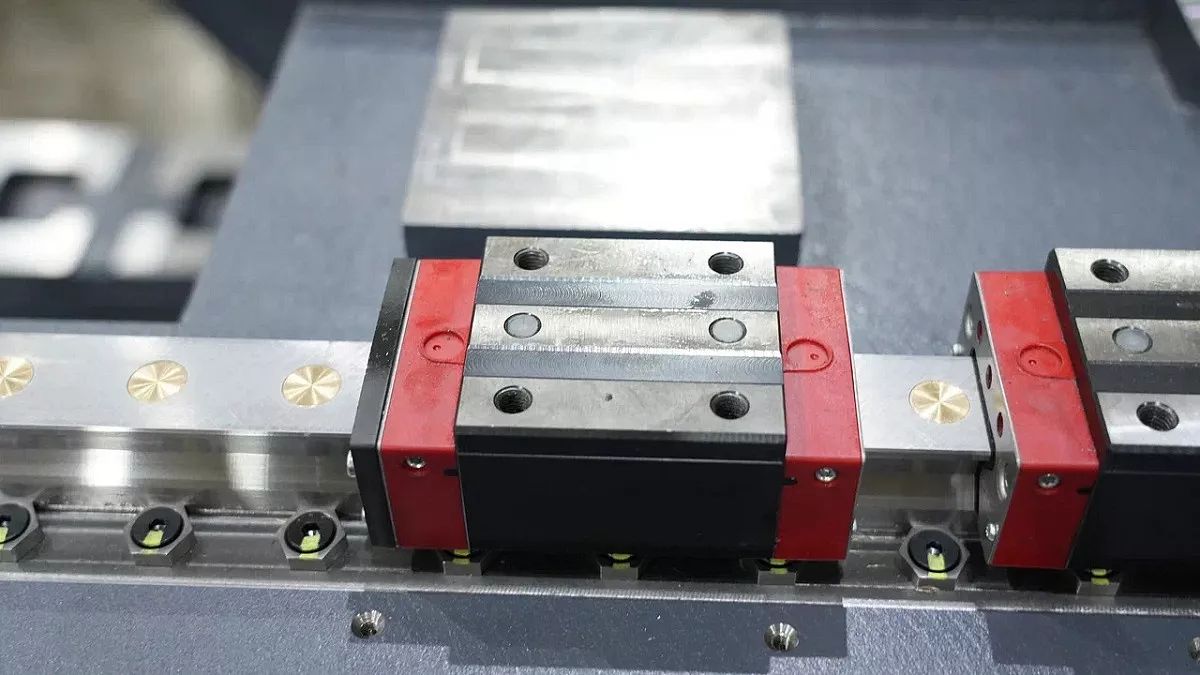

Высокоточные линейные направляющие

Направляющие от Schneeberger. Отличаются повышенной жесткостью, стойкостью к статическим и динамическим нагрузкам, при этом обеспечивают плавность хода. Использование таких направляющих повышает геометрическую точность и качество обработки поверхности детали, снижает вибрационную нагрузку с инструмента, продлевая срок его службы. Исключительная прямолинейность обусловлена процедурой шлифовки и выравнивания.

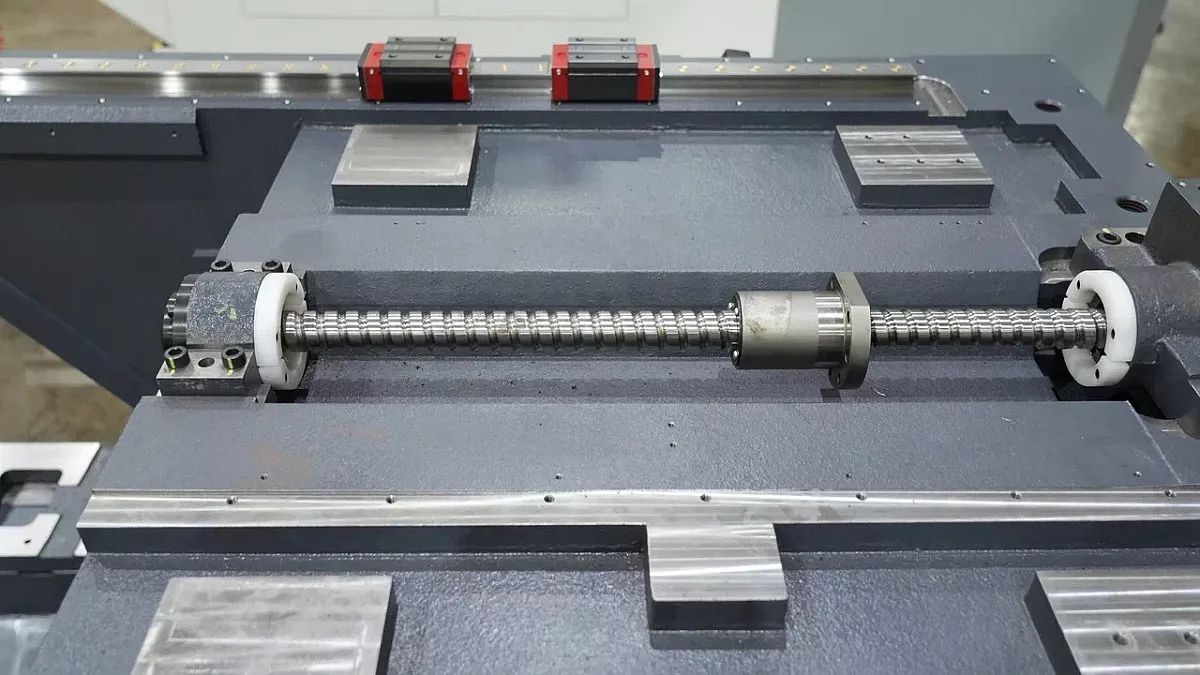

Шарико-винтовая передача

ШВП от THK.

Подшипники

NSK или NOCKI (Япония).

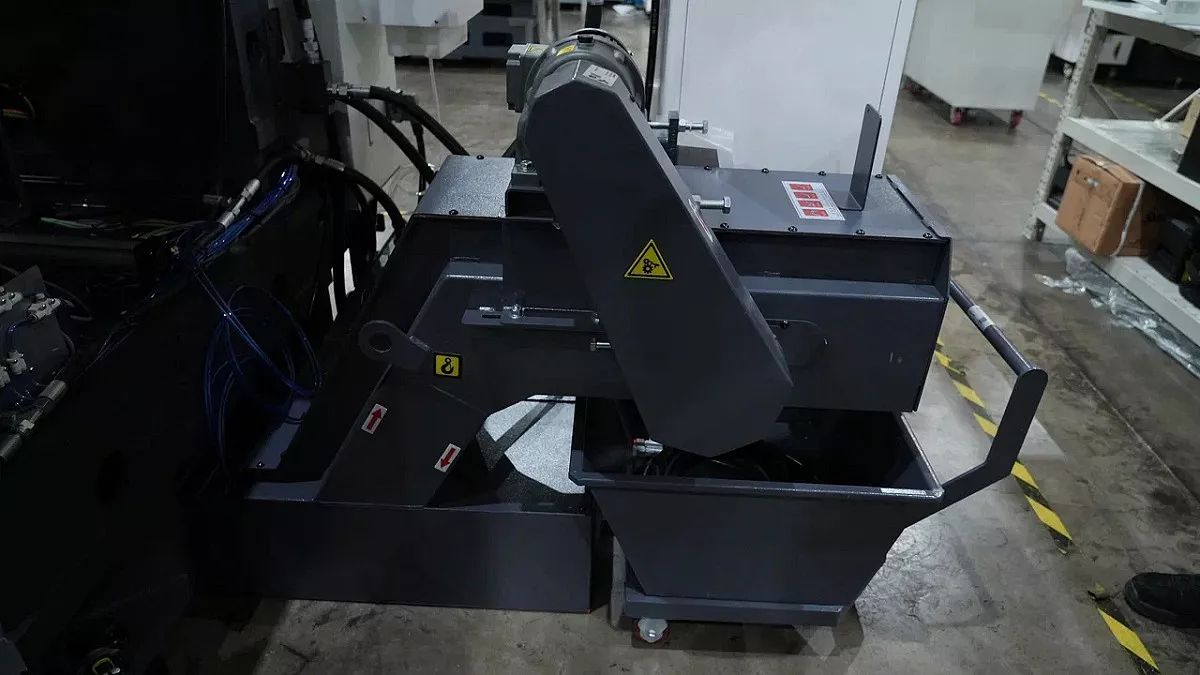

Стружкоуборочный конвейер с корзиной

Отводит и транспортирует стружку из рабочей зоны оборудования.

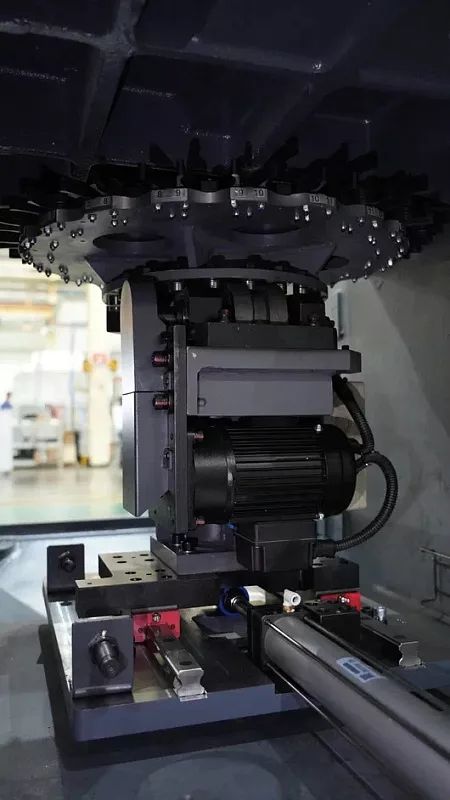

Инструментальный магазин

Дисковый, рассчитан на 20 позиций инструмента.

Система охлаждения

Для шпинделя и поворотно-наклонного стола установлено водяное охлаждение.

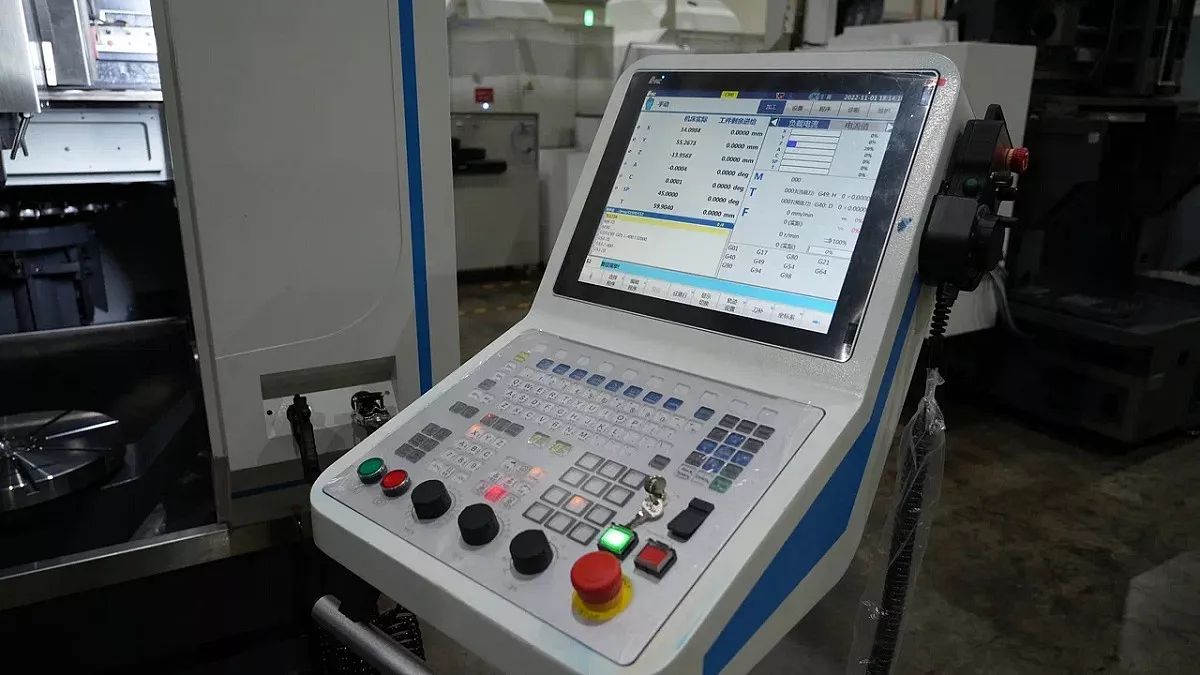

Система ЧПУ

Контроллер HNC848Di может работать с CAM-системой NX Siemens Software. После того, как произведена постобработка на собственном ПО от HUAZHONG — можно переносить программу обработки в систему ЧПУ. По такому же принципу проходит интеграция с Master CAM, Powermill, Vericut. На данный момент не поддерживаются Inventor CAM и Pro/ENGINEER.

Система ЧПУ поддерживает управление от 5 до 32 осей. Оснащена внешним модулем программируемого логического контроллера и устройством ввода-вывода. Панель стойки выполнена из алюминиевого сплава.

Также поддерживает:

• NCUC — протокол шины Ethercat;
• Одновременное управление до 5 осями;
• 5-осевую функцию RTCP;
• Автоматическую калибровку по 5 осям;
• Сплайн-интерполяцию.

В стандартной комплектации оснащается:

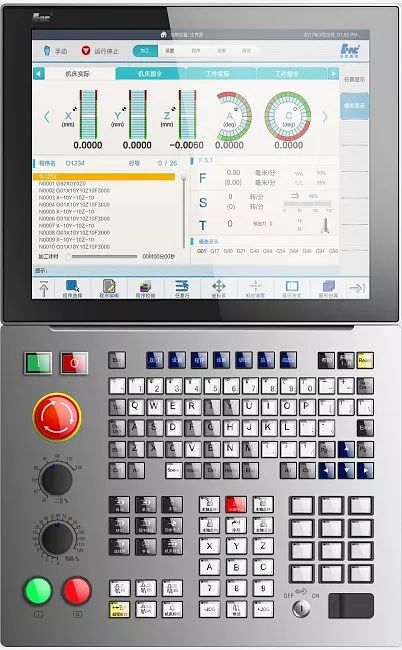

• 17-дюймовым экраном с HD-разрешением 1280 x 1024. Опция - 17-дюймовый сенсорный ЖК-монитором
• Двухъядерным процессором i7-5550U CORE 2,0 ГГц;
• Видеокартой Intel HD Graphics 5500;
• Интерфейсом подключения — 8 USB, 4 USB 3.0 и 4 USB 2.0, 2 LAN-порта;
• Жестким диском на 128G;
• Системной памятью на 8G, максимальное расширение до 16G.

На клавиатуре MCP, которая встроена в систему ЧПУ HNC848Di, можно настроить 12 горячих клавиш для удобной настройки и быстрого ввода команд.
