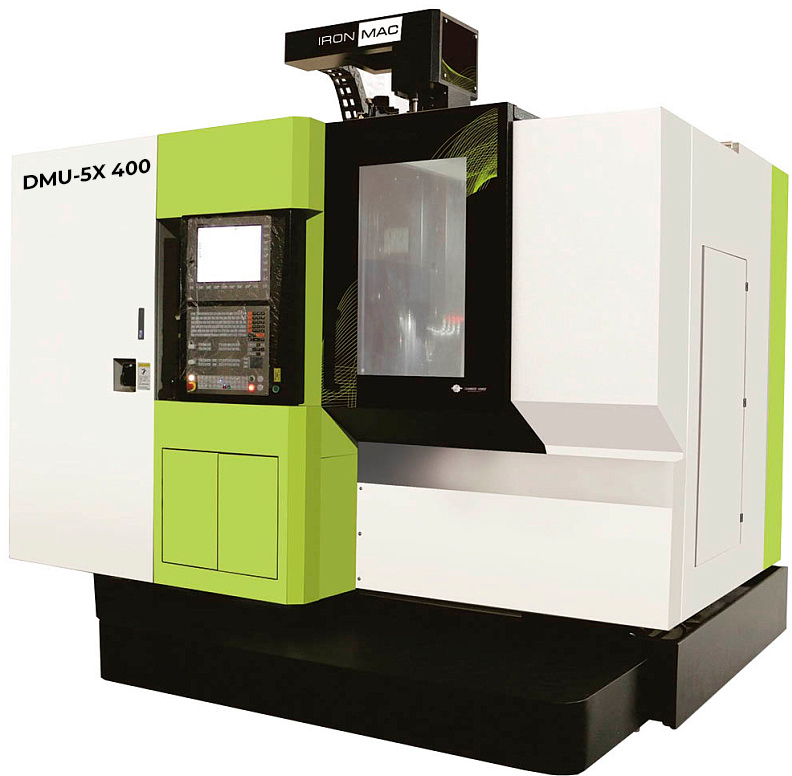

Фрезерный обрабатывающий центр IMU-5X 400

НАЗНАЧЕНИЕ

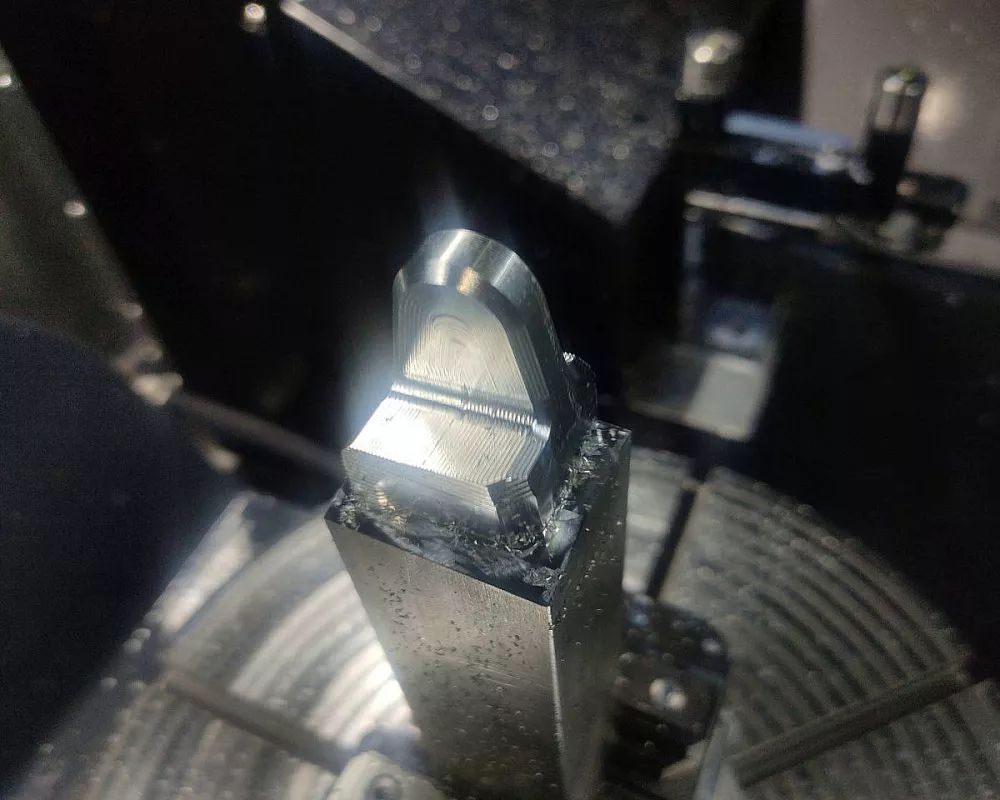

Фрезерные обрабатывающие центры DMTG IMU-5X 400 – оборудование вертикального типа с наклонно-поворотным столом. Обеспечивает высокоточную обработку деталей сразу с пяти сторон за один установ и выполняет: фрезерование, нарезку резьбы, сверление и расточку. На оборудовании возможно обрабатывать корпусные и заготовки в форме тел вращения из стали, нержавеющих металлов и труднообрабатываемых сплавов.

На обрабатывающем центре выполняется обработка прочных металлов с высокой твердостью и ударной вязкостью благодаря наличию в конструкции центра стола с редукторным приводом и высоким крутящим моментом по осям.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

• Система ЧПУ H-CNC (аналог Fanuc и Siemens) на русском языке;
• Инструментальный магазин до 30 позиций;
• Наличие систем измерения — инструмента и детали.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Фрезерные обрабатывающие центры серии IMU-5X 400 используются в машиностроении — сельскохозяйственном, опытном и исследовательском, энергетическом, железнодорожном. И для производства оснастки для изготовления пластика, деталей космических кораблей и автомобилей, контрактного выпуска деталей, инструментов и пресс-форм, деталей военной техники и оружия.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

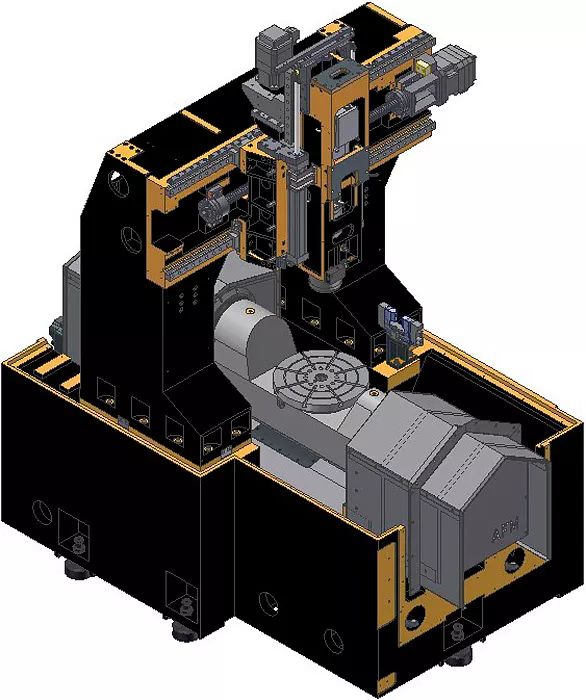

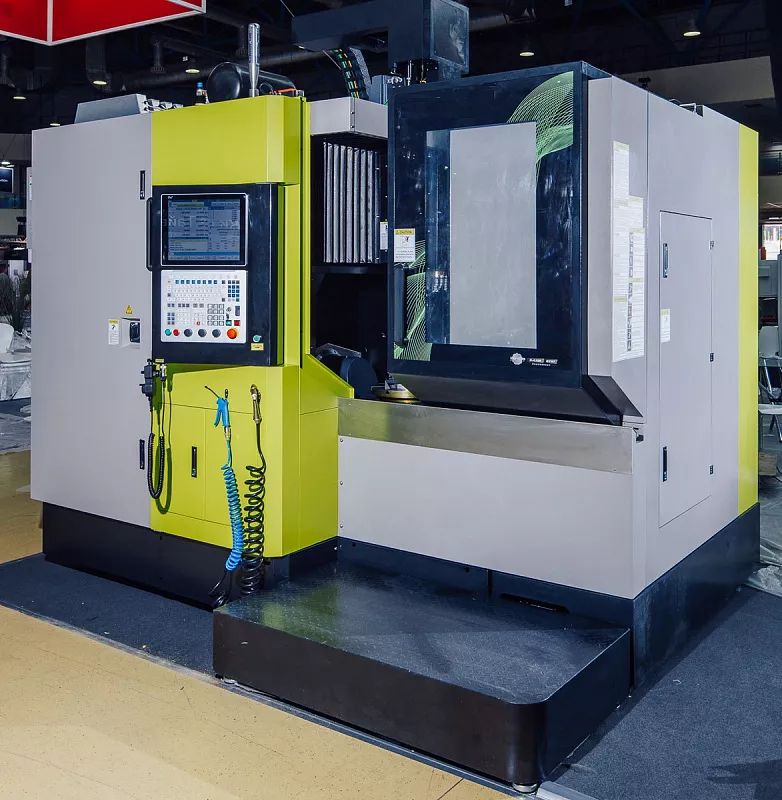

Портальная конструкция с фиксированной балкой

Благодаря L-образной портальной конструкции осуществляется производительная обработка, соблюдается точность контура в условиях интенсивной эксплуатации. А наличие фиксированной балки придает еще большую жесткость конструкции, стабильность тепловой симметрии и антивибрационный эффект. На стабильность и эффективность также повлияло применению МКЭ и динамической оптимизации.

Станина усилена многочисленными ребрами — они прошли термообработку и получили устойчивость к скручиванию. На станине установлены главные компоненты конструкции. Движущиеся части прошли оптимизацию по весу, что позволило достичь гармоничной динамики. Оптимизирована по механике и динамике была и ось Z — характеристики выросли на 30% в сравнении с другими подобными моделями. Портальную конструкцию центра отличает большая площадь основания колонны и 3-освевое ускорение до 1,2 G.

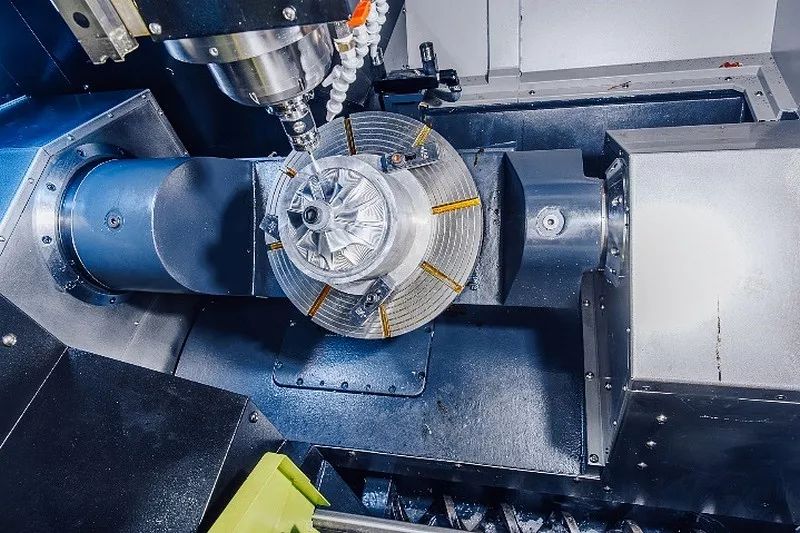

Поворотно-наклонный стол GTRT

Поворотно-наклонный стол с редукторным приводом по запатентованной технологии и с защитой от люфта. Крутящий момент привода по оси А — 1056 Нм, по оси С — 432 Нм. С такой скоростью возможно работать с любыми металлами, в том числе труднообрабатываемыми и обладающими высокой твердостью и ударной вязкостью (сталь и титановые сплавы).

Высокая жесткость, точность и несущая способность стола достигаются за счет двух поддерживающих суппортов. Шлифование зубчатых колес осуществляется по стандарту DIN5.

Инструментальный магазин

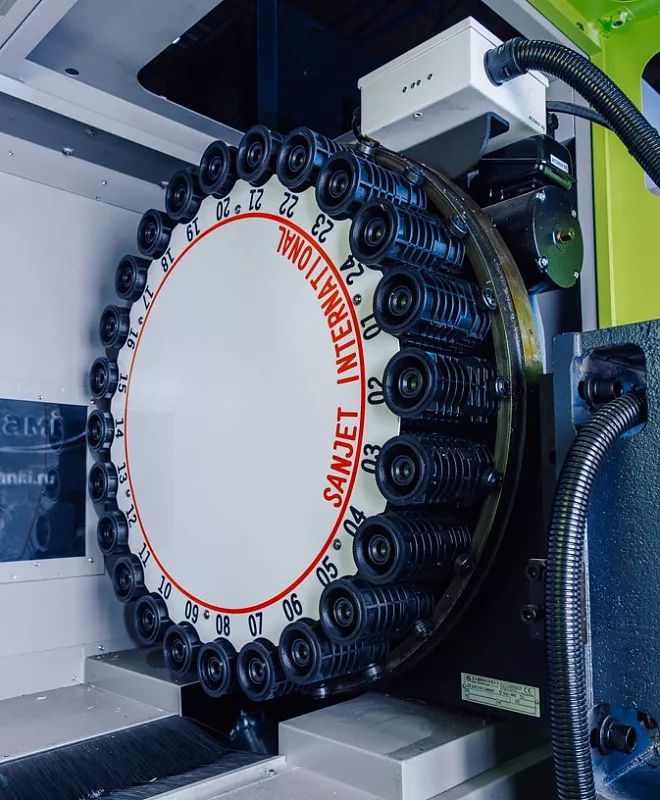

Магазин на 24 позиции от тайваньского производителя SUNJET со скоростью смены инструмента весом до 8 кг за 2,5 секунды.

*Установка магазина на 30 позиций — опция.

Оптические линейки и круговые энкодеры

Все от немецкой компании HEIDENHAINE.

Система охлаждения

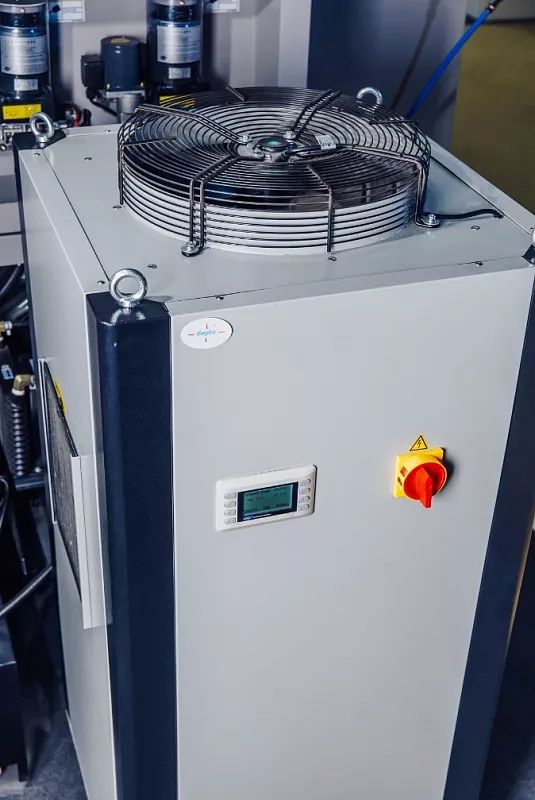

Охлаждение шпинделя в стандартной комплектации водяное. Установка масляного — опция.

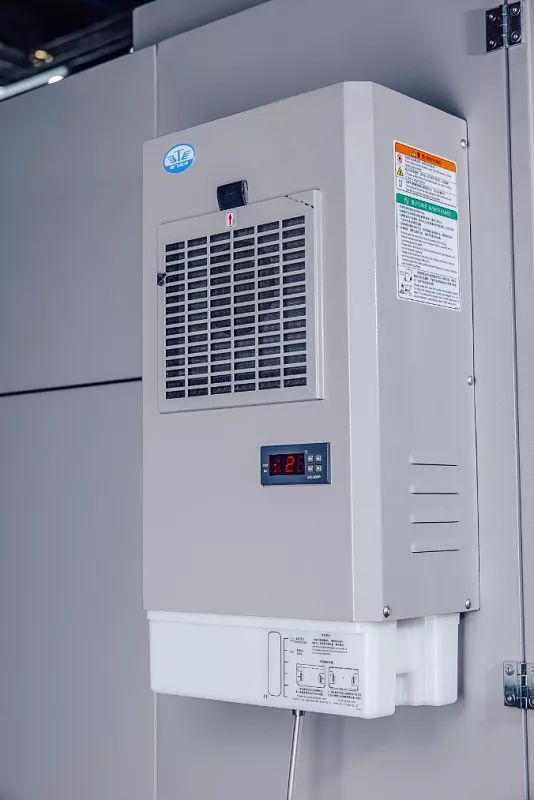

Кондиционер электрошкафа

Качественно собранная электросистема в сочетании с постоянным охлаждением обеспечивает долговечность работы.

Система измерения детали

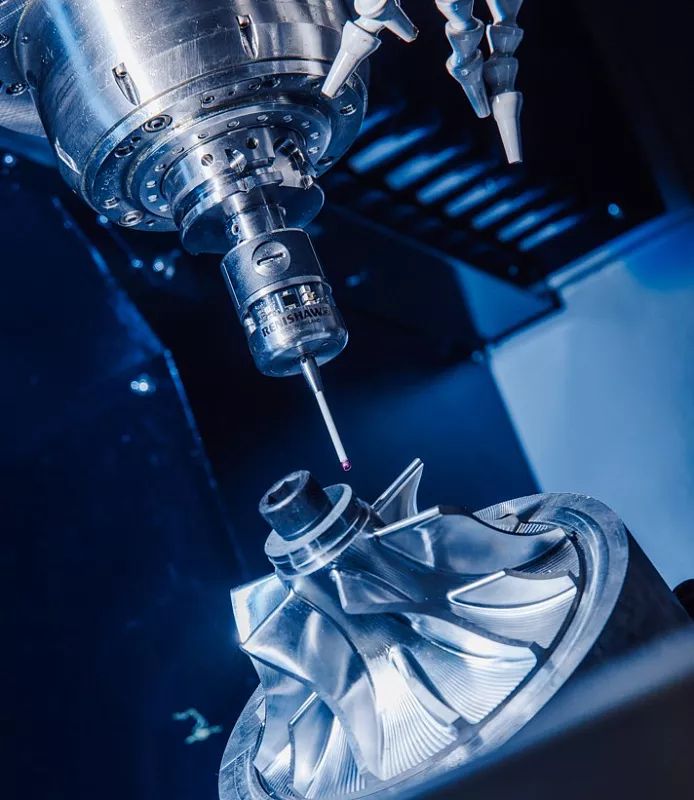

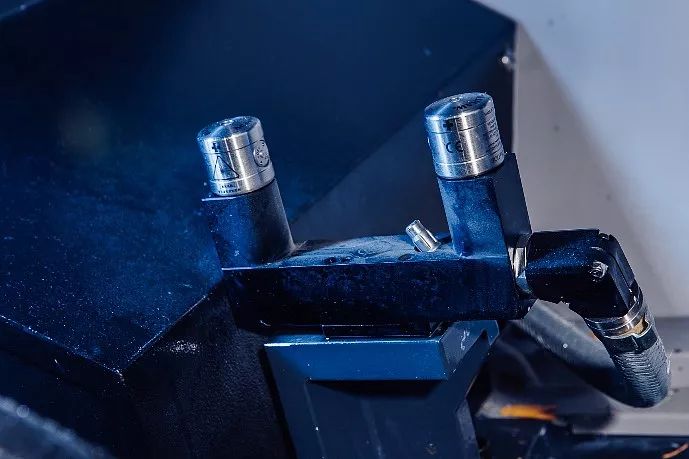

Датчик от Renishaw для привязки детали и контроля ее размеров.

Лазерная система измерения инструмента

Автоматически определяет отсутствие или наличие инструмента, измеряет его длину и отслеживает степень износа.

Мотор-шпиндель SUPER POWER

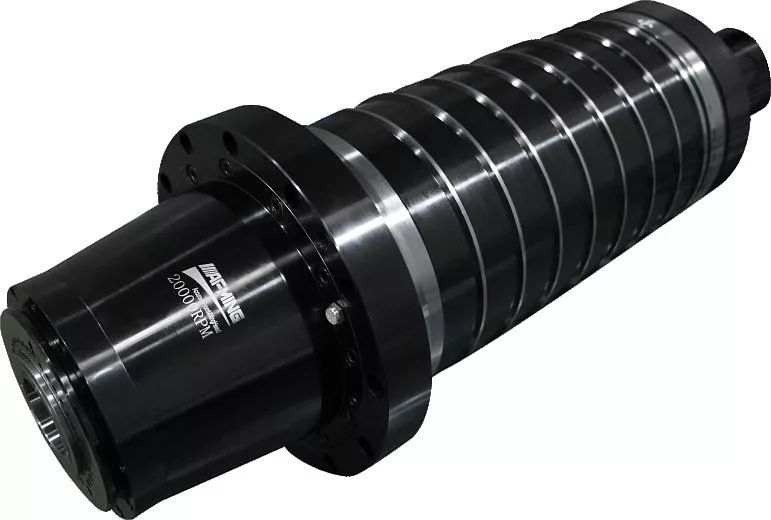

Мотор-шпиндель с контролем теплоотвода от контроллера Huazhong CNC обеспечивает производительную, точную и долговечную работу. Подшипник шпинделя разработан по новой технологии — снижен теплоотвод и выше жесткость. Устройства контроля работы шпинделя защищают его от выхода из строя и гарантирую безопасную работу.

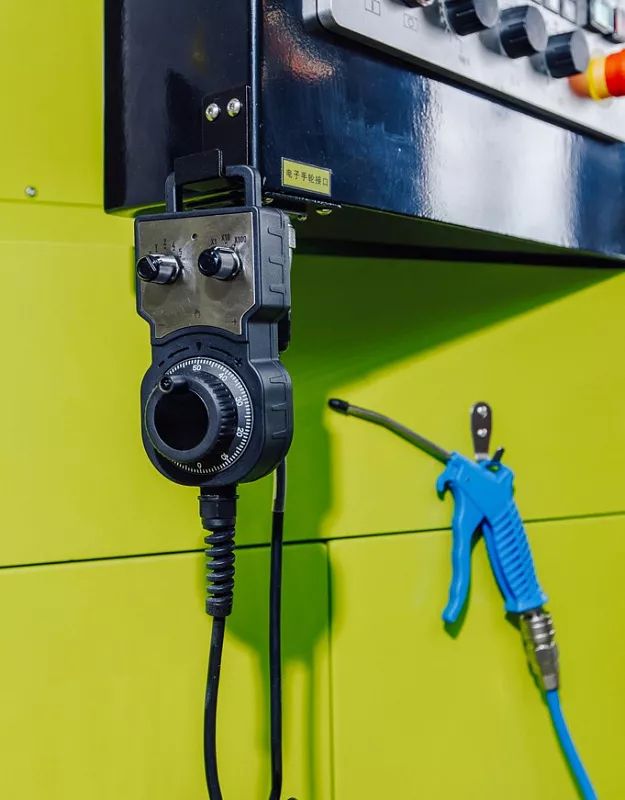

MPG маховичок

Позволяет в ручном режиме управлять направляющими оборудования, облегчает наладку.

Пистолет обдува воздухом

Предназначены для обдува сжатым воздухом рабочей зоны станка, упрощает удаление стружки с заготовки и последующую уборку зоны обработки.

Система крепления HSK

Разработана в соответствии со стандартом DIN 69893 специально для высокоточной скоростной обработки. В сравнении с BT-конусом система HSK легкая, жесткая, с высокой радиальной и осевой точностью.

Зажим происходит по конусу благодаря ровной поверхности прилегания, в следствие чего выполняется центрирование с высокой точностью и осевой жесткостью позиционирования оправки в шпинделе станка, а также точным попаданием в одну и ту же точку при смене инструмента.

Также в интерфейсе DIN 69893 передача крутящего момента выполняется за счет захватов на коническом хвостовике.

Другие преимущества:

• Патрон из жаропрочной стали;
• Термообработка до 54 HRC;
• Подходит для быстрорежущего и твердосплавного инструмента;
• Хвостовик с допуском h6;
• Отбалансирован с помощью балансировочных болтов.

HSK-A63 характеризуется:

• Биением <0,003 мм;
• Высоким усилием зажима, которое обеспечивает глубокий зажим в зажимном отверстии;
• Короткой фаской;
• Усиленным хвостовиком, подходящим для длинных термопатронов.

Система ЧПУ

Центры оснащены 5-осевым контроллером ЧПУ HNC-848DI. Он поддерживает работу с CAM-системами NX Siemens Software, Master CAM, Powermill, Vericut. Сначала необходимо выполнить постобработку в программе от HUAZHONG, а потом перенести в ЧПУ. Пока нет поддержки программ Inventor CAM и Pro/ENGINEER, но возможно появится в будущем.

Системные параметры:

• Процессор — 2-ядерный 2,0 ГГц i7-5550U CORE;
• Видеокарта — Intel HD Graphics 5500;
• Интерфейс подключения – 4 порта USB 3.0 и 4 USB 2.0, 2 LAN-порта;
• Жесткий диск на 128 ГБ;
• Оперативная память 8 ГБ с возможностью расширения до 16 ГБ.

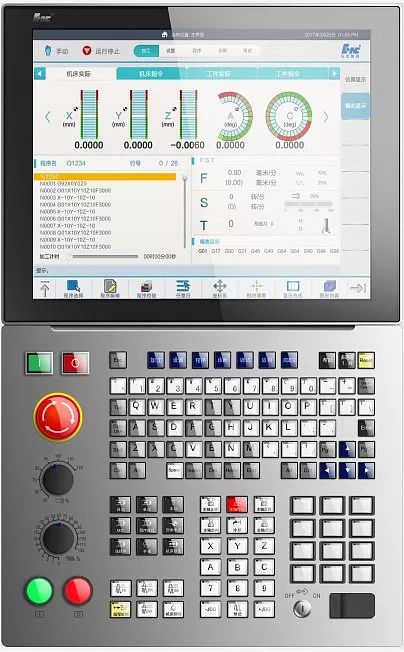

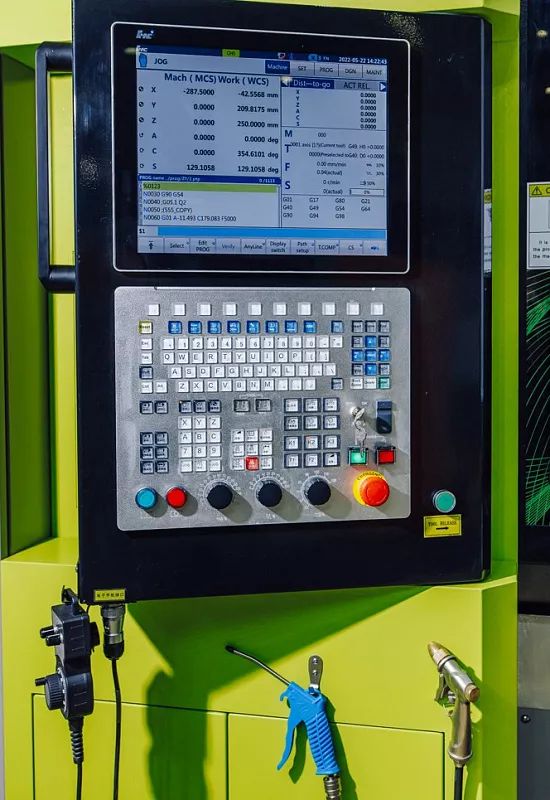

Стойка ЧПУ оснащается 17-дюймовым экраном с разрешением 1280*1024 в стандартной комплектации. Опционально устанавливается цветной сенсорный ЖК-монитор 17 дюймов. Панель выполнена из алюминиевого сплава. Для ввода команд и привязки горячих клавиш предназначена клавиатура MCP.

HNC-848DI поддерживает:

• Управление 5-32 осями;
• NCUC — протокол шины Ethercat
• Одновременно можно управлять 5 осями;
• 5-осевую функцию RTCP;
• Автоматическую калибровку по 5 осям;
• Поддержку двухканального управления (опция);
• Сплайн-интерполяцию.
