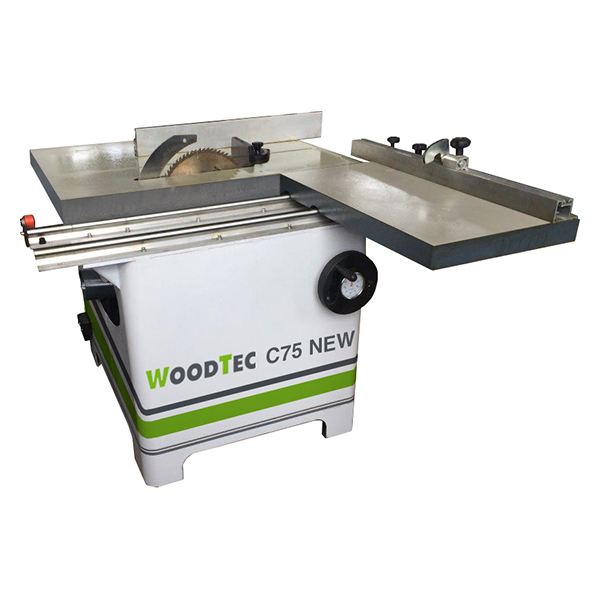

Круглопильный станок с торцовочной кареткой WoodTec C 75 NEW

Артикул: 4102

Краткие характеристики:

Диаметр пилы: 300 мм

Мощность: 4 кВт

Масса станка: 500 кг

Прайс-лист (.xls 0 Kb)

1 757 856 ₸

Заказать

Назначение

Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Оснащен литым чугунным столом, подвижной кареткой и механизмом наклона пильного узла под углом 0 - 45°.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.

Схема обработки

Отличительные особенности

Наклон пилы до 45°
Поворот упорной линейки
Направляющие линейки с миллиметровой шкалой
Литой стол и каретка из чугуна
Перемещение каретки по двум цилиндрическим направляющим
Возможность подключения аспирации

Конструктивные особенности

Литые элементы конструкции

Рабочий стол и каретка, отлиты из чугуна. Обеспечивают стабильную работу станка, препятствуют возникновению вибрации.

Жесткая конструкция каретки

Перемещение каретки по двум цилиндрическим направляющим исключает люфт в процессе обработки даже тяжелых и длинных заготовок.

Консольная часть направляющих каретки, фиксируется винтами к специальному ребру жесткости, что обеспечивает идеальную прямолинейность движения, и как плавность ее хода.

Регулировка высоты пропила

Подъем/опускание пилы удобно регулируется маховиком.

Наклон пилы

Наклон пилы до 45° с помощью удобного маховика. Отображение угла наклона по угловой шкале.

Направляющая линейка на каретке

Для позиционирования и торцовки длинномерного материала используется направляющая линейка с миллиметровой шкалой и флашковым упором.

Для торцовки под углом, направляющая линейка имеет возможность поворота.

Параллельный упор для раскроя по ширине

Для раскроя по ширине используется параллельный упор с миллиметровой шкалой, перемещение упора по массивной цилиндрической направляющей, для стабильности выставленного размера снабжен фиксирующим винтом.

Толкатель с градуированной шкалой

Для получения косоугольных деталей маленького формата.

Расклинивающий нож

Предотвращает зажимание пилы материалом.

Выход под аспирацию

Подключение аспирации позволяет надежно удалять опилки из зоны резания.

Наибольшая толщина распиливаемого материала 90°, мм	75
Наибольшая ширина отпиливаемого материала, мм (по линейке)	600
Диаметр дисковой пилы, мм	300
Посадочный диаметр пилы, мм	30
Частота вращения пилы, об/мин	4200
Наибольший подъем пилы, мм	80
Способ подачи заготовок	ручная
Род тока питающей сети	переменный трехфазный
Частота тока, Гц	50
Напряжение питающей сети, В	380
Мощность привода, кВт	4
Габаритные размеры
Длина, мм	1450
Ширина, мм	1350
Высота, мм	950
Вес, кг	500
