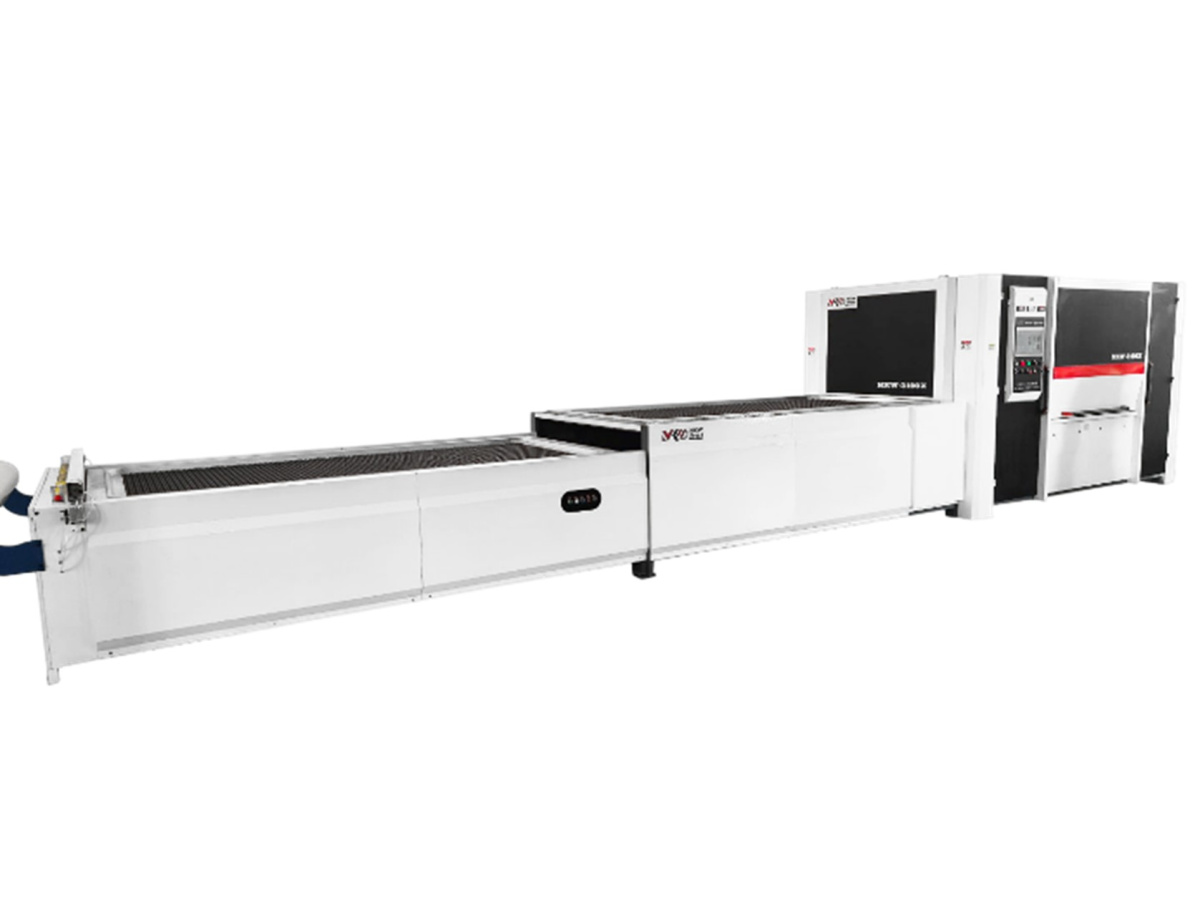

Мембранно-вакуумный пресс с избыточным давлением MKW-3100X (электрический нагрев)

НАЗНАЧЕНИЕ

Пресс предназначен для облицовки пленками из ПВХ, ПЭТ, АБС, древес-ного шпона, бумажного шпона и т.д. Кухонных фасадов, элементов мебели, дверей, декоративных панелей и других элементов сложной формы.

ПРЕИМУЩЕСТВА

Основное преимущество заключается в значительно большей силе при-жима. Если обычный вакуумный пресс ограничен только силой атмосфер-ного давления, то комбинированные системы используют дополнительную энергию сжатого воздуха.

 1. Сила физического воздействия

В обычном вакуумном прессе максимальное теоретическое давление со-ставляет около 1 кг/см² (на практике — 0,8–0,9 кг/см² за счет создания ваку-ума). *Пресс с избыточным давлением подает в рабочую камеру сжатый воздух, добавляя к вакууму еще 3–6 кг/см².

 Результат: общее усилие прижима увеличивается в 4–7 раз. Это позволяет работать с жесткими, толстыми (от 0,5 мм) или высокоглянцевыми плёнка-ми, которые обычный вакуум просто не сможет «прожать».


2. Детализация и сложные фрезеровки

 При изготовлении фасадов с глубоким 3D-рельефом, острыми углами или узкими пазами вакуум часто не справляется — плёнка «зависает» над углублениями (эффект мостика).

 Избыточное давление буквально впечатывает плёнку в каждый милли-метр рельефа. Края и углы получаются четкими, а не зализанными, что критично для классических фасадов с имитацией сборных конструкций.

3. Качество клеевого шва

Прочность приклеивания плёнки ПВХ напрямую зависит от давления в момент активации клея. Высокое давление гарантирует, что клей проник-нет глубоко в структуру МДФ, обеспечивая максимальную адгезию. Это минимизирует риск отслоения плёнки (особенно на торцах) при эксплуа-тации мебели или дверей в условиях высоких температур (например, ря-дом с духовым шкафом).

4. Скорость цикла (производительность)

За счет более интенсивного воздействия и эффективной теплопередачи (сжатый воздух лучше распределяет тепло по поверхности), разогрев и формовка происходят быстрее. В промышленных прессах с избыточным давлением цикл запрессовки может быть в 1.5–2 раза короче.

КОМПЛЕКТУЮЩИЕ

1.    Цельная станина:

Конструкция без сварных швов предотвращает деформацию при длительной эксплуатации

2. Гидравлическая система:

Производство Тайвань работает бесперебойно и отличается низким уровнем шума

3. Мощные цилиндры:

Плунжерные цилиндры диаметром 180 мм увеличивают грузоподъемность и срок.

4. Направляющие:

Направляющие из алюминиевого сплава и кабелеукладочная цепь гарантируют отсутствие рывков и смещения заготовок. Плунжерные цилиндры диаметром 180 мм. Плунжерный цилиндр имеет длительный срок службы и увеличивает несущую способность.

5.    Система нагрева:

Электрическая.

6.    Система управления:

Mitsubishi производства Японии.

7.    Пневматика:

 Пневматика AirTAC (Тайвань)

8.   Электрические компоненты:

В производстве используются электрические компоненты производства Schneider или Siemens.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И КОМПОНЕНТЫ

Вакуумный насос	Becker / Zhongde
Система нагрева	электрическая
Скорость работы	2 – 4 мин/1 раз
Мембранное давление	0,3 – 0,5 МПа
Положительное (+) давление	0,5 ~ 0,6 МПа
Отрицательное (-) давление	0 ~ 0,095 МПа
Система управления	ПЛК (Mitsbishi) / Дистанционное управление
Давление в системе подачи	> 0,5 МПа
Максимальная высота обработки	40 мм
Гидравлическая станция	интегрированная система
Общая мощность	40 кВт (половина мощности после работы)
Нагрев верхней части обогревателя	30 кВт (половина мощности после включения)
Работающий Напряжение	380 В/50 Гц или в зависимости от страны заказчика
Регулировка температуры	Регулятор температуры устанавливает температуру

✓ Пульт дистанционного управления

✓ Система нагрева на жидком топливе

✓ Система дестатизации

✓ PIN система (полуавтоматическая)

✓ Подходит для ПВХ с высокой степенью блеска.

✓ Большой стол, более экономичный и эффективный.

✓ Система опорных элементов (пинов), которая используется в вакуумных и мембранных прессах для поддержки заготовок на рабочем столе перед прессованием. Она позволяет отказаться от традиционных подкладочных шаблонов, что упрощает процесс, повышает производительность и снижает риски брака.

ТЕХНОЛОГИИ И КОНФИГУРАЦИЯ

РЕЖИМЫ РАБОТЫ

Станок поддерживает 5 основных функций в зависимости от типа пленки (матовая/глянцевая) и требуемого давления:

Режим 1, 2, 3: нормальный и самый быстрый режим.

Режим 4: подходит для небольших деталей из ПВХ.

Режим 5: режим без использования силиконовой мембраны.

Детализация режимов работы

Параметр	Описание
Режим 1	Базовый режим работы с умеренным давлением
Режим 2	Ускоренный режим с повышенным давлением
Режим 3	Максимальный стандартный режим
Режим 4	Специальный режим для небольших деталей из ПВХ
Режим 5	Режим без силиконовой мембраны

Режимы работы	МОДЕЛЬ	ПЛЕНКА	РЕЖИМ ДАВЛЕНИЯ	МАКС. ДАВЛЕНИЕ
Режим 1	Рабочий режим 1	Матовый	Положительное + Боковое давление	0,35 МПа/см²
	Рабочий режим 2	Глянцевый	Положительное + Боковое давление	0,35 МПа/см²
Режим 2	Рабочий 1	Матовый	Положительное + Боковое давление	0,45 МПа/см²
	Рабочий режим 2	Глянцевый	Положительное + Боковое давление	0,4 МПа/см²
Режим 3	Рабочий 1	Матовый	Положительное + Боковое давление	0,5 МПа/см²
	Рабочий режим 2	Глянцевый	Положительное + Боковое давление	0,5 МПа/см²
Режим 4	Рабочий 1	Матовый	Положительное давление	0,5 МПа/см²
	Рабочее давление 2	Глянцевый	Положительное давление	0,5 МПа/см²
Режим 5	Рабочий 1	Матовый	Положительное давление	0,5 МПа/см²
	Рабочий режим 2	Глянцевый	Положительное давление	0,5 МПа/см²

Использование бокового давления — это технологическое решение, необходимое для обеспечения высокого качества детали.

Вот основные причины, зачем оно нужно:

1. Качественная облицовка торцов

Основная проблема при прессовании — это распределение усилия. Верхнее давление отлично прижимает плёнку к пласти (горизонтальной поверхности), но на вертикальных торцах его силы часто недостаточно.

Боковое давление (создаваемое за счёт избыточного давления воздуха над мембраной) «обволакивает» заготовку. Это гарантирует, что плёнка будет плотно прижата к боковым граням детали без пустот.

2. Проработка сложных фрезеровок

Если на фасаде МДФ есть глубокий рисунок, филёнки или острые углы по краям, обычного вакуума (откачки воздуха снизу) может не хватить, чтобы растянуть плёнку и загнать её во все углубления. Избыточное давление сверху и с боков буквально «впечатывает» плёнку в сложный рельеф, исключая эффект «мостиков» (когда плёнка натягивается над углублением, не касаясь дна).

3. Формирование четкого радиуса (подгиба) Для того чтобы плёнка зашла под деталь (сделала так называемый «замок» или подгиб на обратную сторону), нужно, чтобы на край заготовки воздействовала активная сила. Боковое давление обеспечивает равномерный натяг плёнки вокруг нижнего радиуса детали, что предотвращает отслаивание краев в процессе эксплуатации.

4. Устранение складок при работе с тонкими или высокоглянцевыми плёнками риск возникновения складок на углах очень высок. Равномерное давление со всех сторон (всенаправленное) распределяет натяжение материала более эффективно, чем простое вытягивание воздуха снизу.

PIN СИСТЕМА

Технология автоматической поддержки заготовок на рабочем столе пресса. Она заменяет собой использование обычных МДФ-подложек (шаблонов), которые рабочие вручную подкладывают под каждый фасад перед прессованием.

Как это работает? Весь рабочий стол пресса усеян тысячами подвижных вертикальных штырей (пинов).

1. Сканирование: Перед началом цикла система (с помощью лазера или датчиков) определяет контуры деталей, разложенных на столе.

2. Активация: Под заготовками поднимаются только те штыри, над которыми лежит деталь. Они фиксируются в верхнем положении, образуя «подушку», приподнимающую деталь над столом.

3. Опускание лишних: Все остальные пины, которые не накрыты деталью, остаются внизу или опускаются.

4. Прессование: Плёнка ПВХ обтягивает приподнятую деталь, свободно заходя под её края, что и создает качественный «замок» на торцах.

Основные преимущества

1. Колоссальная экономия времени

В обычном прессе оператор тратит 5–10 минут на то, чтобы вырезать и разложить подложки под каждый фасад. Пин-система делает это за 2–3 секунды. Это позволяет прессу работать практически непрерывно.

2. Отсутствие «человеческого фактора»

Если оператор забудет подложить шаблон или положит его криво, плёнка приклеится к столу или на фасаде останется дефект. Автоматика исключает такие ошибки.

3. Экономия материалов

Вам больше не нужно хранить горы старых МДФ-подложек или тратить новый материал на их изготовление.

4. Идеально для работы без мембраны

В прессах с избыточным давлением часто работают без мембраны (плёнка сама выступает в роли мембраны). В этом режиме крайне важно, чтобы вокруг детали было свободное пространство для циркуляции воздуха и равномерного натяжения плёнки. Пин-система обеспечивает это пространство идеально.

Сравнение методов подготовки стола

Характеристика	Обычные подложки (ручной метод)	Пин-система (полуавтомат)
Время подготовки стола	5–15 минут	2–5 секунд
Себестоимость цикла	Требуются обрезки МДФ/ДСП	Бесплатно
Гибкость	Нужно искать подложку под размер	Любая форма детали, в том числе криволинейные заготовки
Тип пресса	Вакуумный / Мембранный	С избыточным давлением (премиум-класс)

Срок службы силиконовой мембраны

Может использоваться 3-4 месяца (около 1000 часов) и подлежит ремонту. (Гарантия на этот аксессуар не распространяется).

Силиконовая мембрана

Данная машина оснащена мембраной размером 1,75 м * 3,5 м 3Т (толщина).

Как это работает

✓ Оборудование для предварительного нагрева

✓ Разместите изделие на верстаке.

✓ Снимите ПВХ-пленку и закройте дверцу шкафа.

✓ Режущая мембрана

✓ Войдите в машину

✓ Мембрана всплывает и нагревается.

✓ Вакуум плюс отрицательное давление плюс положительное давление

✓ Сброс положительного и отрицательного давления

✓ гидравлическая разгрузка

✓ Опускающийся верстак

✓ Верстак вынут

✓ Присоски для перевернутых досок

✓ Конец работы

КОМПОНЕНТЫ СТАНКА

Датчик	OMRON / SCHNEIDER
Плк	MITSUBISHI
Сенсорный экран	MITSUBISHI
Контактор переменного тока	SCHNEIDER
Выключатель вкл/выкл	SCHNEIDER
Вкл/выкл	SCHNEIDER
Реле	SCHNEIDER
Выключатель	SCHNEIDER
Предохранитель	ZHENGTAI
Вольтметр	ZHENGTAI
Электромагнитный клапан	AirTAC
Вольтметр	ZHENGTAI
Электромагнит	ZHENGTAI
Вакуумный насос	BECKER /ZD

Габаритные Размеры	9700 мм × 2300 мм × 2100 мм
Размеры рабочего стола	2560 мм × 1270 мм
Максимальная высота обработки	40 мм
Номинальное рабочее давление	положительное давление ≤0,6 МПа отрицательное давление ≥-0,095 МПа
Общая мощность	18 кВт
Фактическое потребление электроэнергии	около 10 кВт
Общий вес	12 тонн
Напряжение	380 В 50 Гц
Цилиндр	180 мм х 6 шт
Гидравлическая система	Тайвань
Способ нагрева	Электрический
Вакуумный насос	Becker 100#
Реле	Schneider
