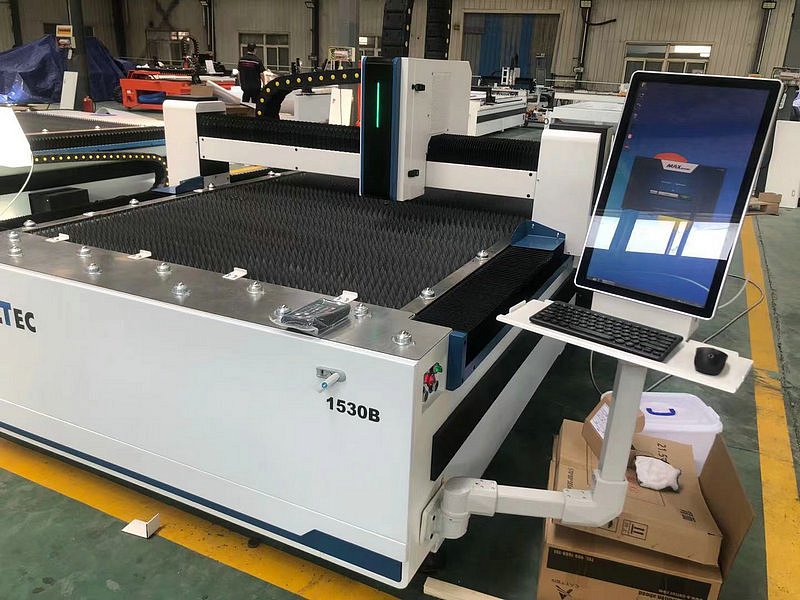

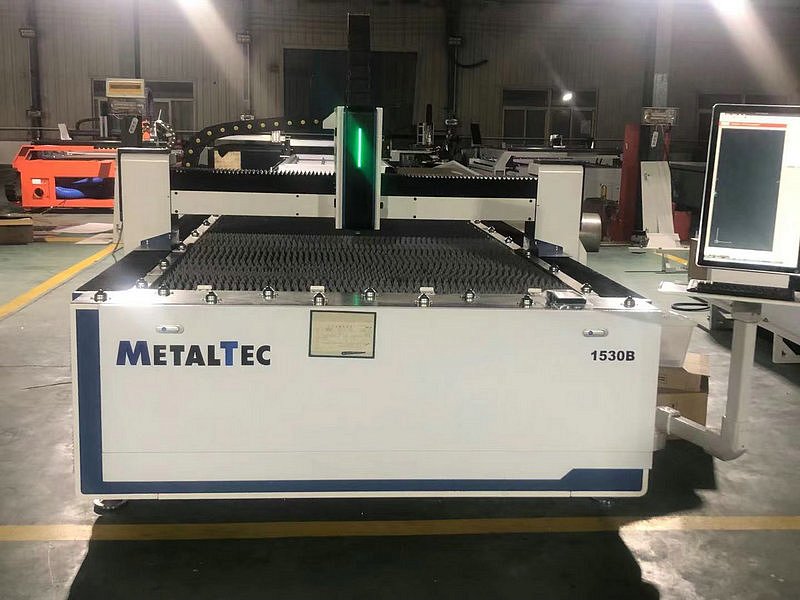

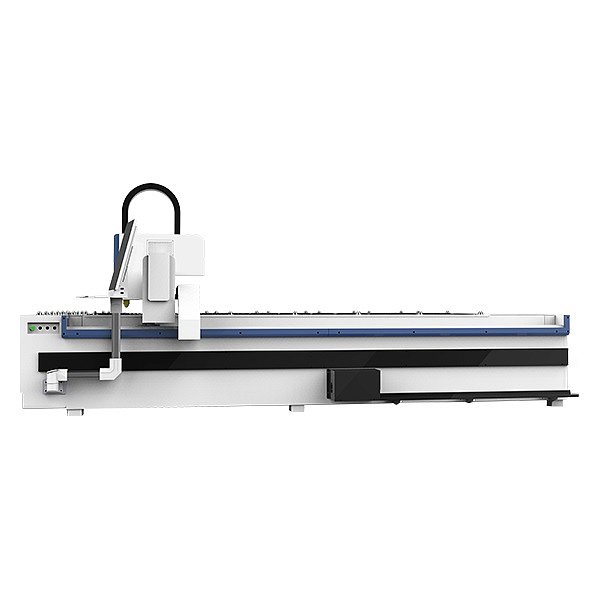

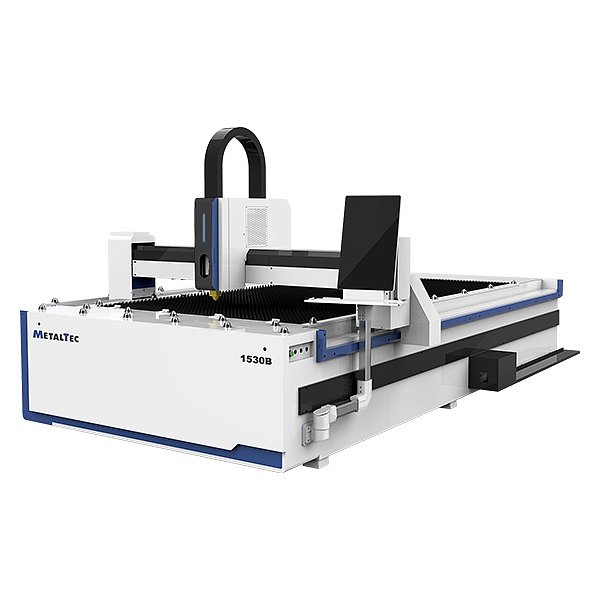

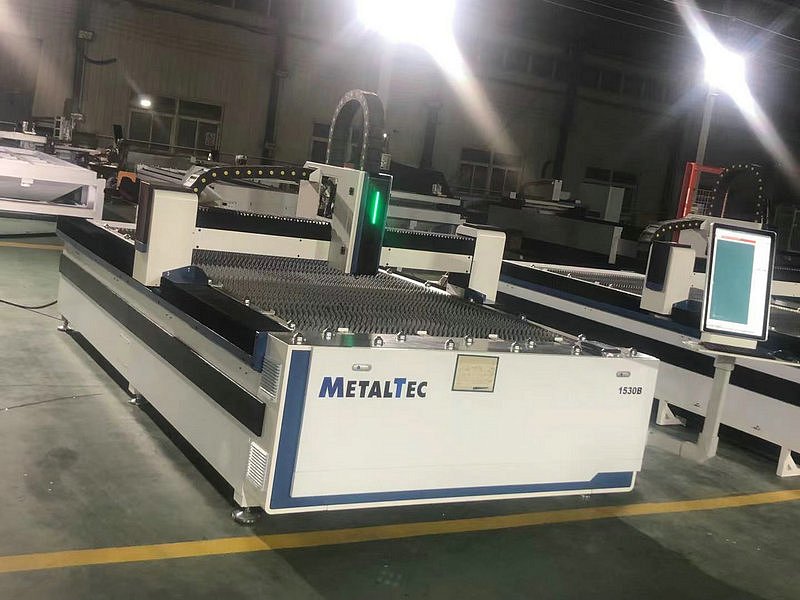

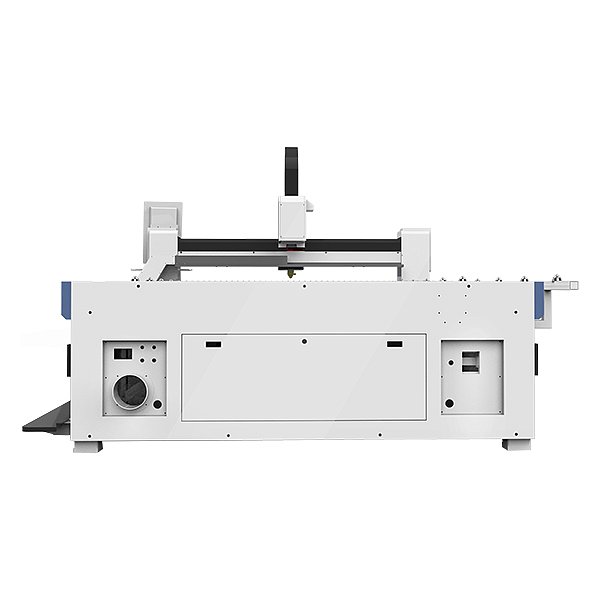

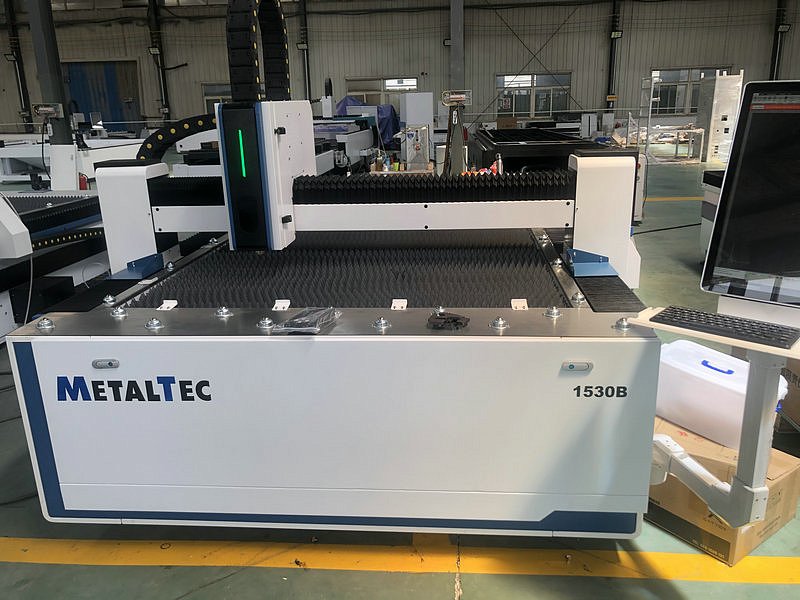

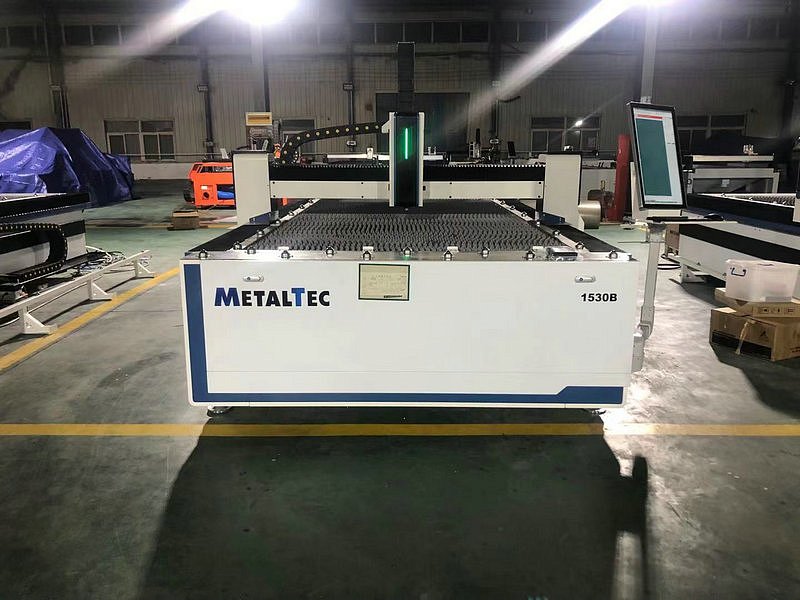

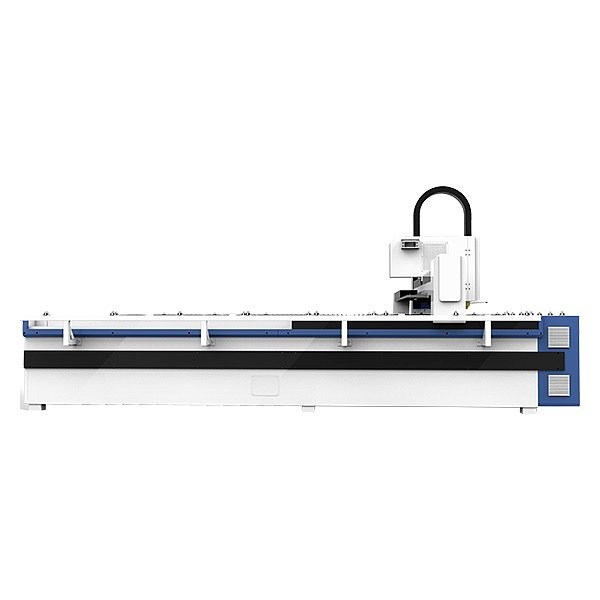

Оптоволоконный лазерный станок для резки металла MetalTec 1530 B (6000W)

Назначение

Лазерный станок MetalTec 1530 B (6000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

Виды обрабатываемых материалов

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, алюминиевых и титановых сплавов, оцинкованного листа.

Сферы применения

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, алюминиевых и титановых сплавов, оцинкованного листа.

Особенности станка

- Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.

- Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.

- Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.

- Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.

- Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

Примеры получаемых изделий





Модель	1530B

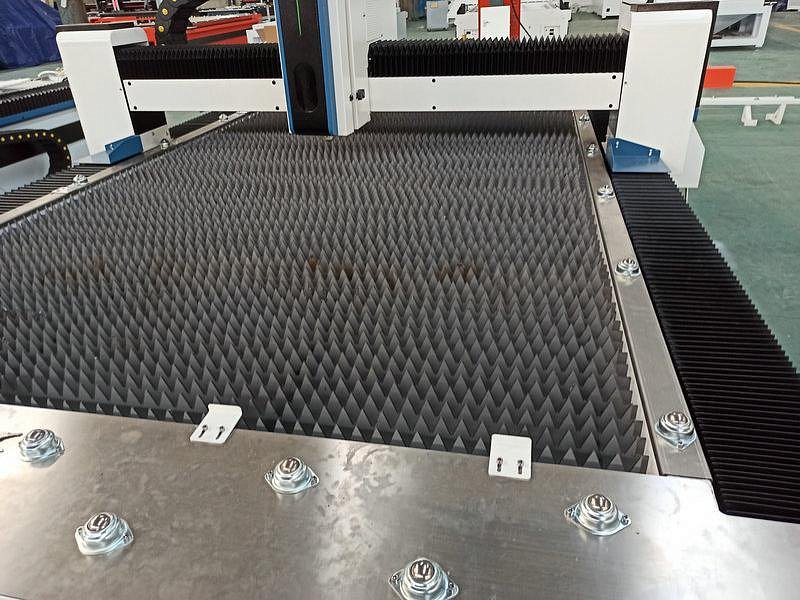

Рабочая зона (X x Y), мм	1530 x 3050
Вид охлаждения	Чиллер HUA KU (Китай)
Направляющие по осям X, Y, Z	LAPPINGS (Тайвань) (квадратного сечения)
Передача по осям X, Y	Двухприводные зубчатыe рейки YYC (Тайвань)
Передача по оси Z	Шарико-винтовая пара TBI (Тайвань)
Датчик высоты	Автоматический
Система управления	CYPCUT
Поддерживаемые форматы файлов	CAD, CorelDRAW, plt, AI, dxf
Смазка	Централизованная система смазки
Редуктор	NIDEC-SHIMPO (Япония)
Электрокомпоненты	OMRON (Япония) / SCHNEIDER (Франция)
Точность позиционирования, мм	±0,03
Точность повторного позиционирования, мм	±0,02
Ускорение	до 1G
Напряжение, В	380
Частота тока, Гц	50
Гарантия на станок	2 года
Лазер:
Тип лазера	Оптоволоконный лазер

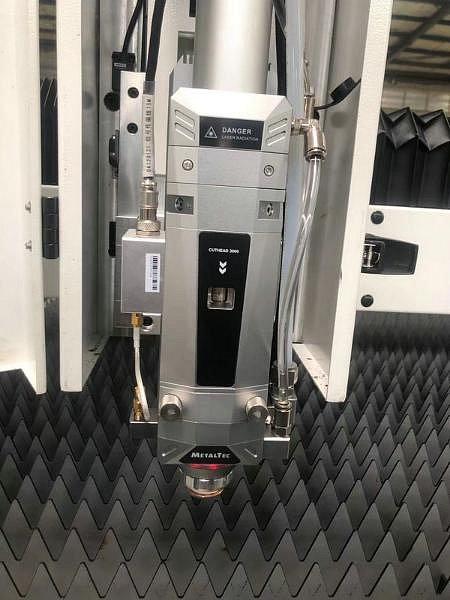

Режущая голова	BLT 421 (Автофокус)
Производитель лазера	Raycus
Мощность лазера, Вт	6000
Длина волны лазера, мм	1070
Срок работы лазера, ч	До 100 000
Гарантия на лазерный источник	2 года
Двигатели:
Двигатель по оси X, кВт	Серводвигатель FUJI (Япония) 1,8
Двигатель по оси Y, кВт	Серводвигатель FUJI (Япония) 1,3
Двигатель по оси Z, кВт	Серводвигатель FUJI (Япония) 0,75
Резка:
Максимальная скорость резки, м/мин	50
Максимальная скорость холостого хода, м/мин	110
Минимальная ширина резки, мм	0,12
Габаритные размеры:
Длина, мм	4400
Ширина, мм	2250
Высота, мм	1700
Вес, кг	3000

Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления

Комплектация	Стандарт
ЦЕЛЬНОСВАРНАЯ СТАНИНА	+
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ	+
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)	+
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)	+
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У	+
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ)	+
ЛАЗЕРНЫЙ ИСТОЧНИК	+
ЛАЗЕРНАЯ ГОЛОВКА BOCI BLT421	+
ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3	+
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ)	+

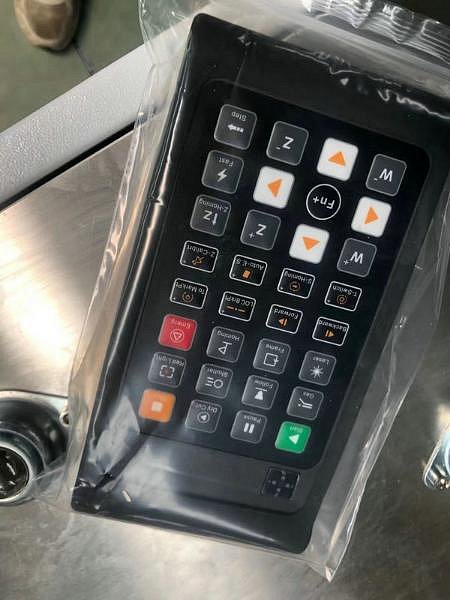

КОНСОЛЬ УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У	+
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CYPCUT E	+
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI	+
УДАЛЕНИЕ ОТХОДОВ РЕЗКИ	+
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ	+

Длина, мм	4400
Ширина, мм	2250
Высота, мм	1700
Вес, кг	3000
