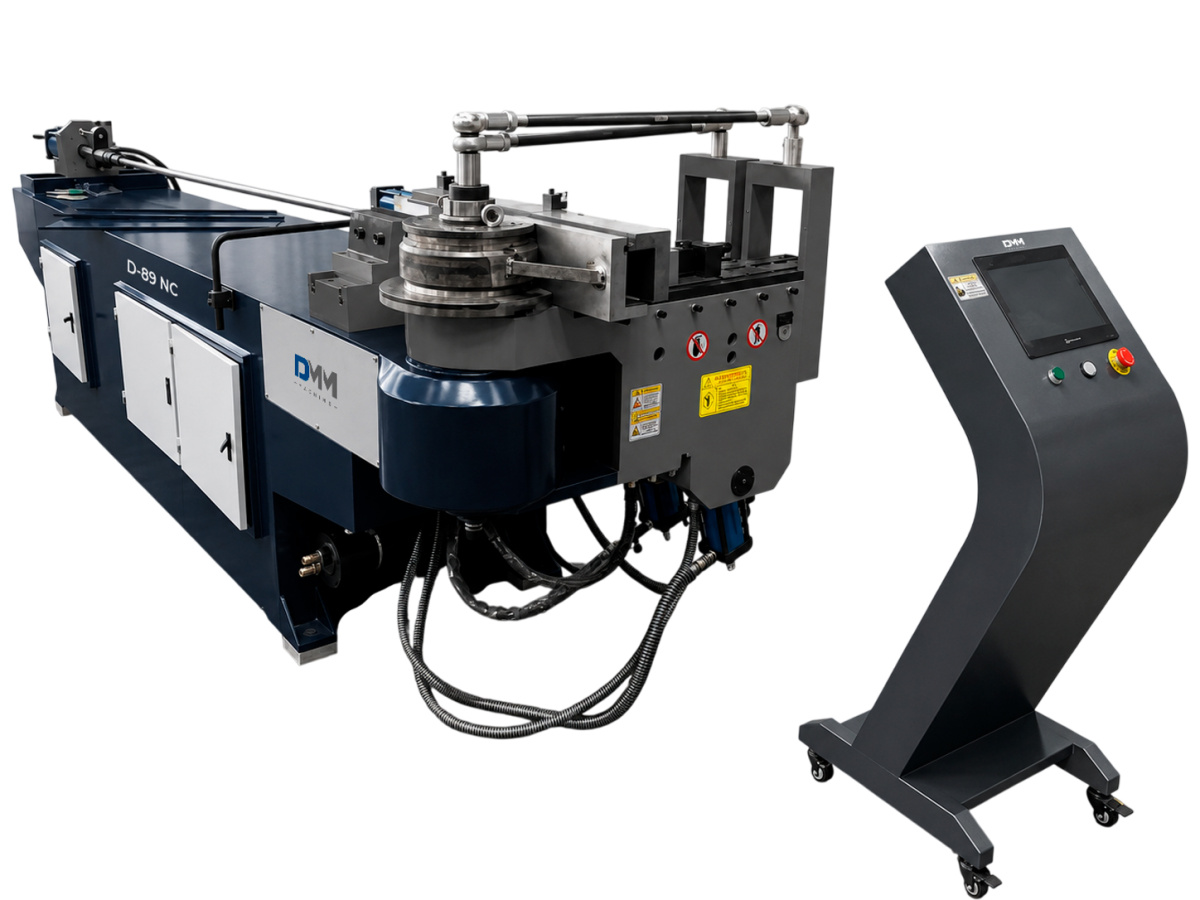

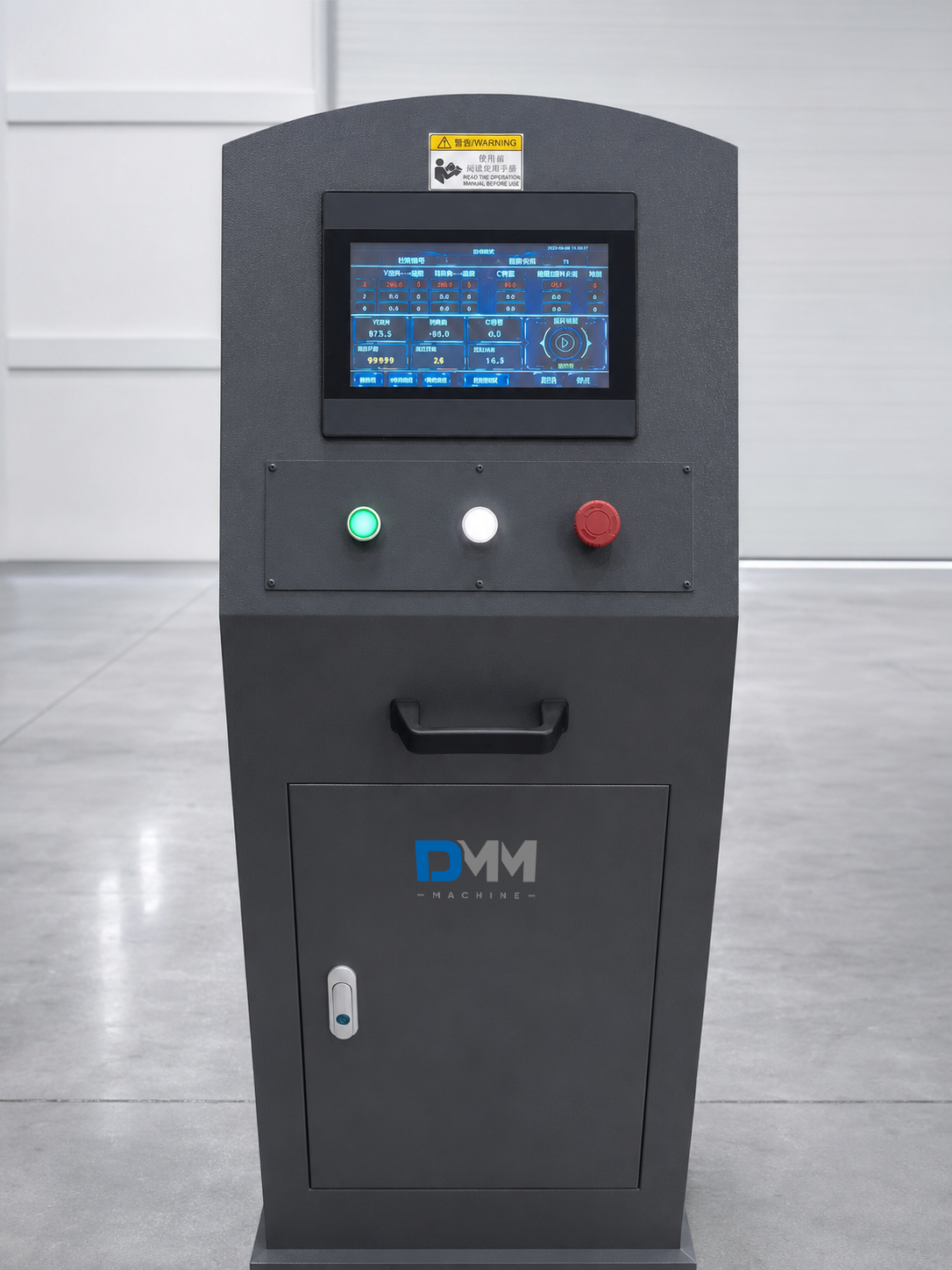

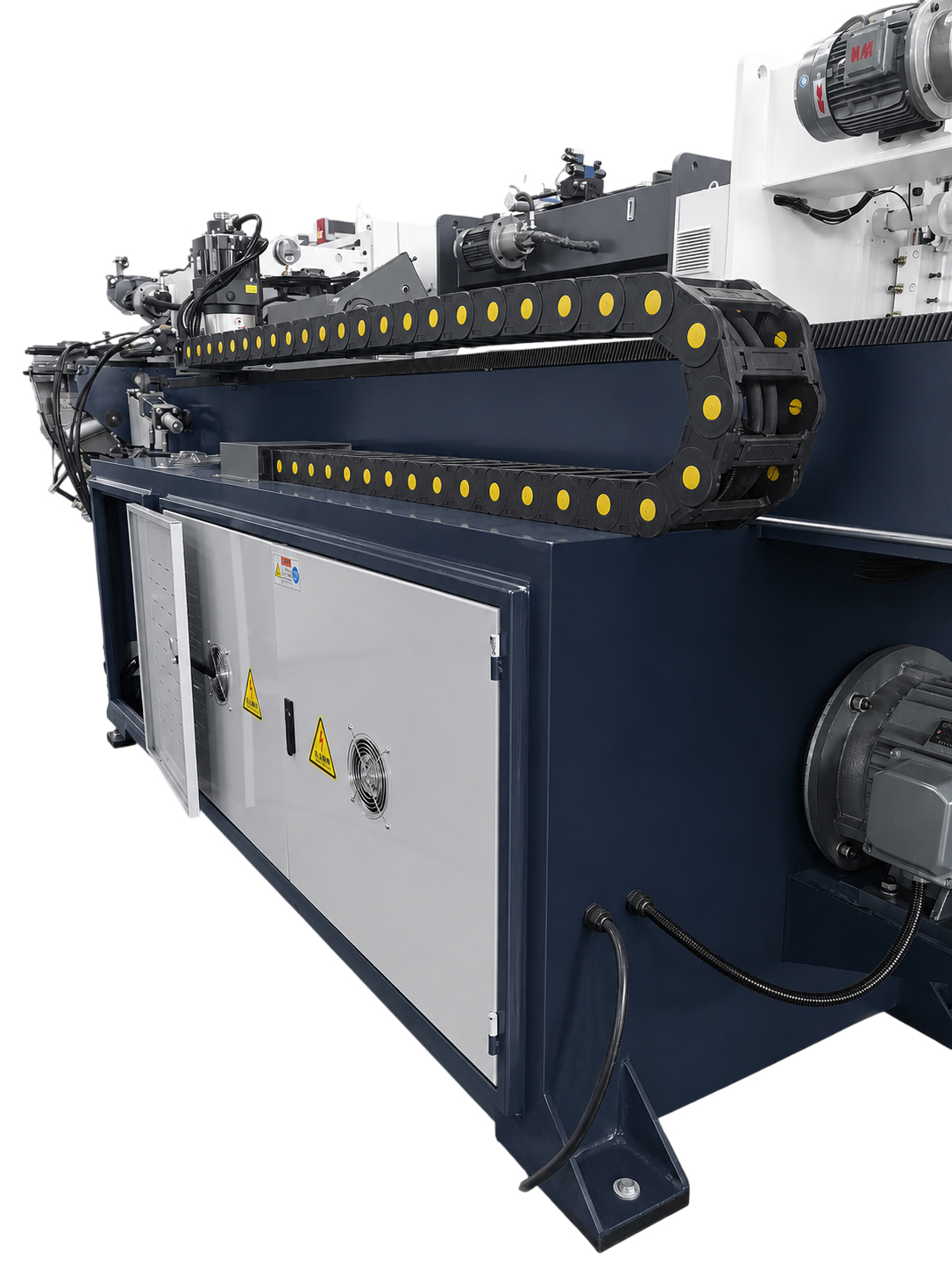

Полуавтоматический трубогибочный станок DMM D-89 NC

НАЗНАЧЕНИЕ

Полуавтоматический трубогибочный станок DMM D-89 NC предназначен для гибки труб с максимальным наружным диаметром до 89 мм и толщиной стенки до 3 мм. Используется в промышленном производстве для изготовления гнутых деталей трубопроводов - например, для мебели, автомобилестроения, строительных конструкций, сельхозтехники, ограждений и т.п.

ПРИНЦИПИАЛЬНАЯ СХЕМА РАБОТЫ

1. Вставка трубы — оператор вручную заводит трубу до упора в гибочный ролик (или до заданного положения по линейке).

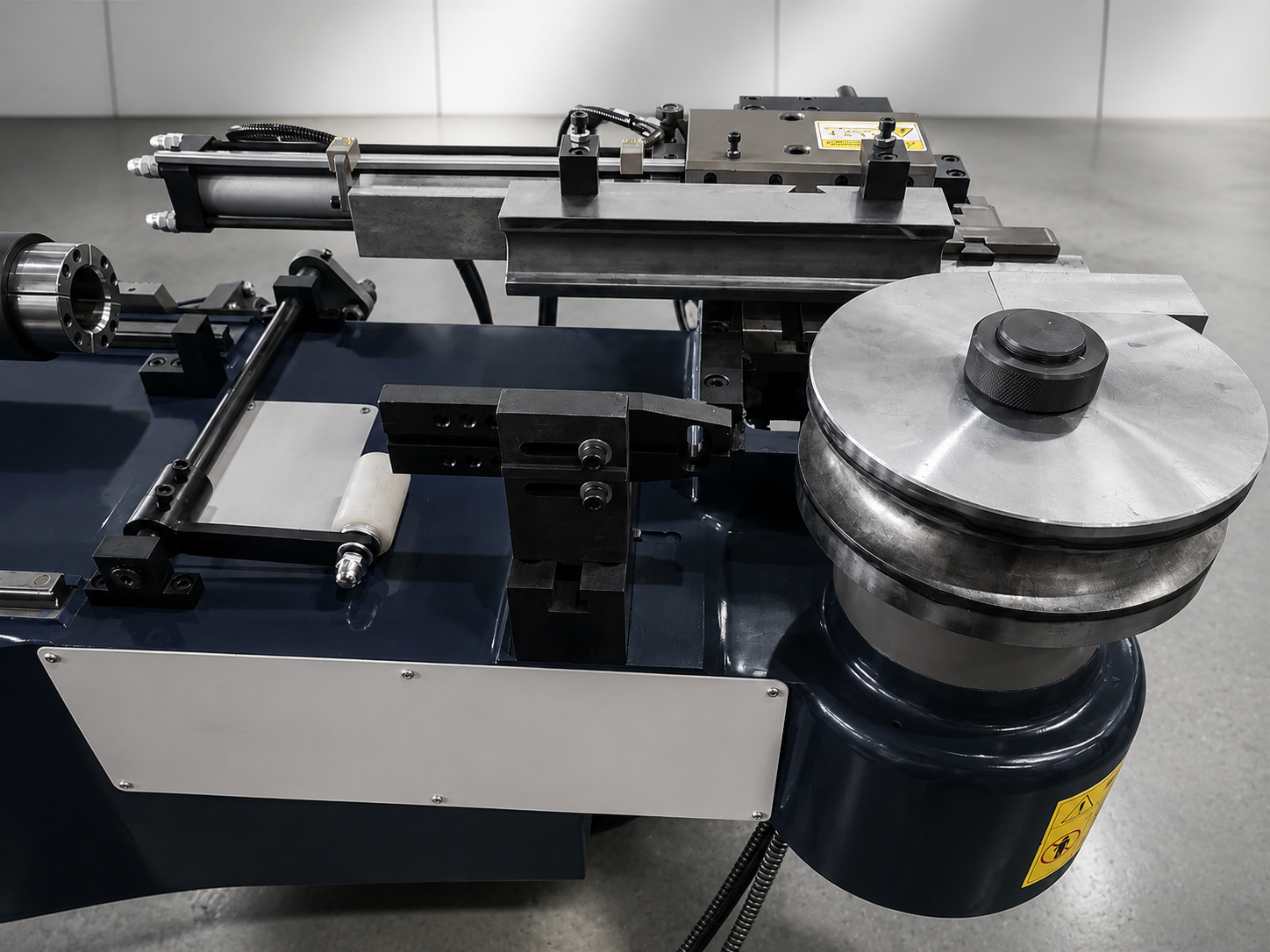

2. Зажим трубы — включается гидроцилиндр зажима, прижимая трубу к гибочному ролику. Это предотвращает проскальзывание и деформацию.

3. Гибка (с вспомогательной подачей) — гибочный ролик поворачивается на заданный угол (до 190°). Одновременно может включаться вспомогательный цилиндр, который подталкивает трубу вдоль оси, чтобы компенсировать утяжку и предотвратить образование складок на внутреннем радиусе.

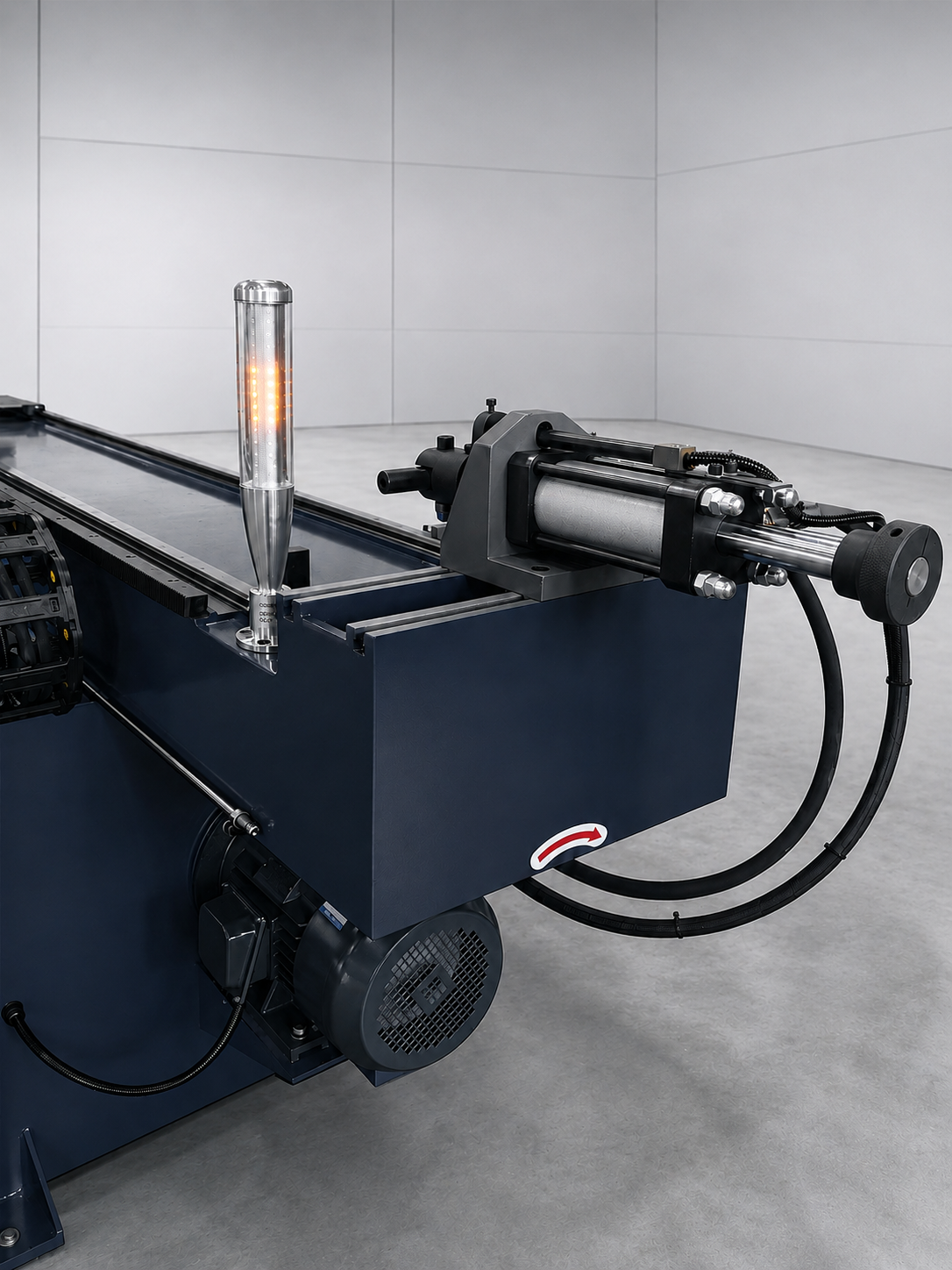

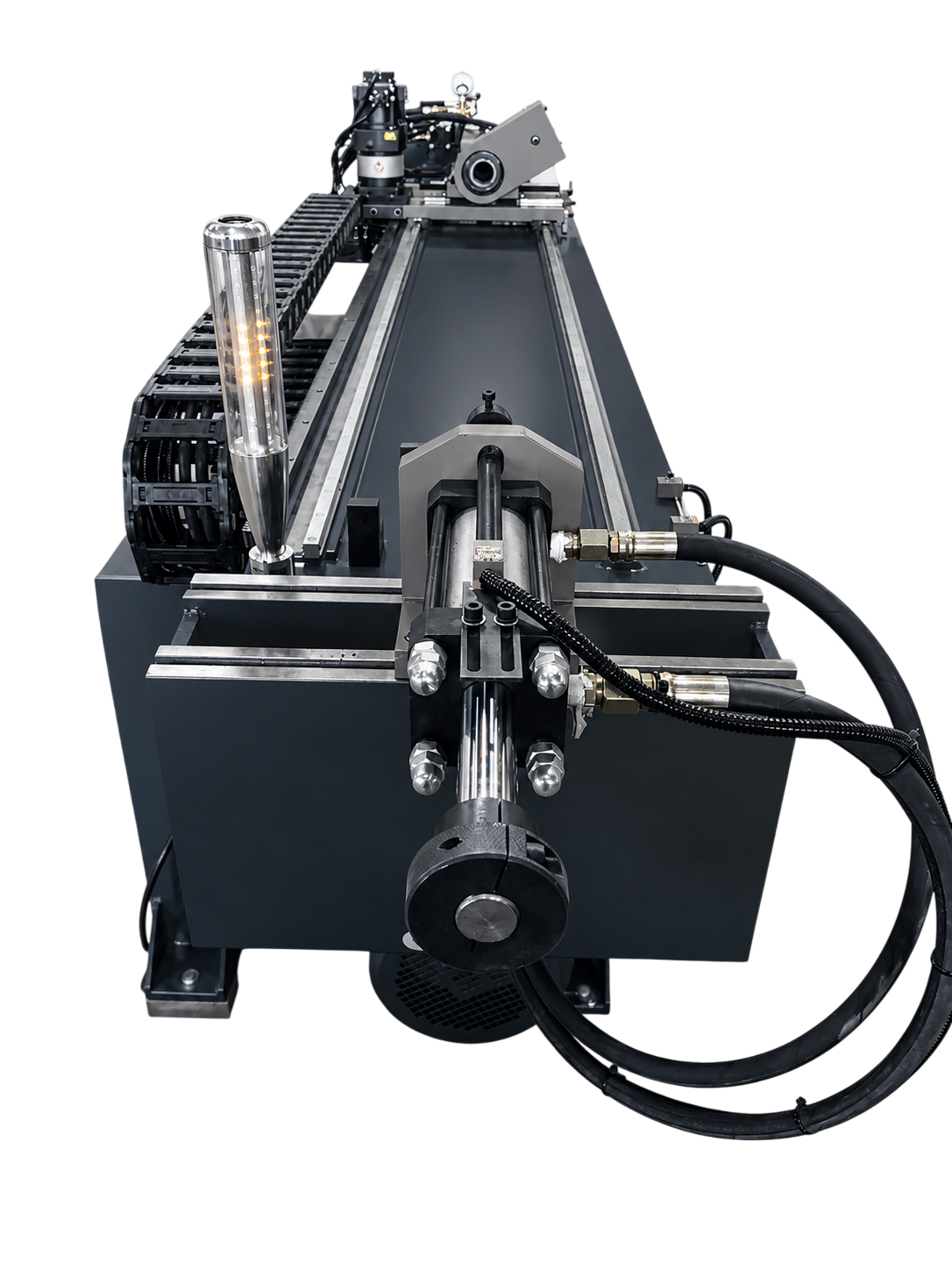

4. Извлечение дорна — после завершения гиба (или на последней фазе) дорн (внутренний стержень) втягивается назад, чтобы освободить трубу.

5. Отжатие зажима (с вспомогательным отводом) — зажимная матрица отводится, труба освобождается. Вспомогательный цилиндр отводит опорные элементы, чтобы можно было извлечь трубу.

6. Реверс гибки — гибочный рычаг возвращается в исходное положение (или немного отходит, чтобы снять пружинение).

7. Введение дорна — дорн снова подаётся вперёд в исходное положение для следующего гиба (если гибов несколько).

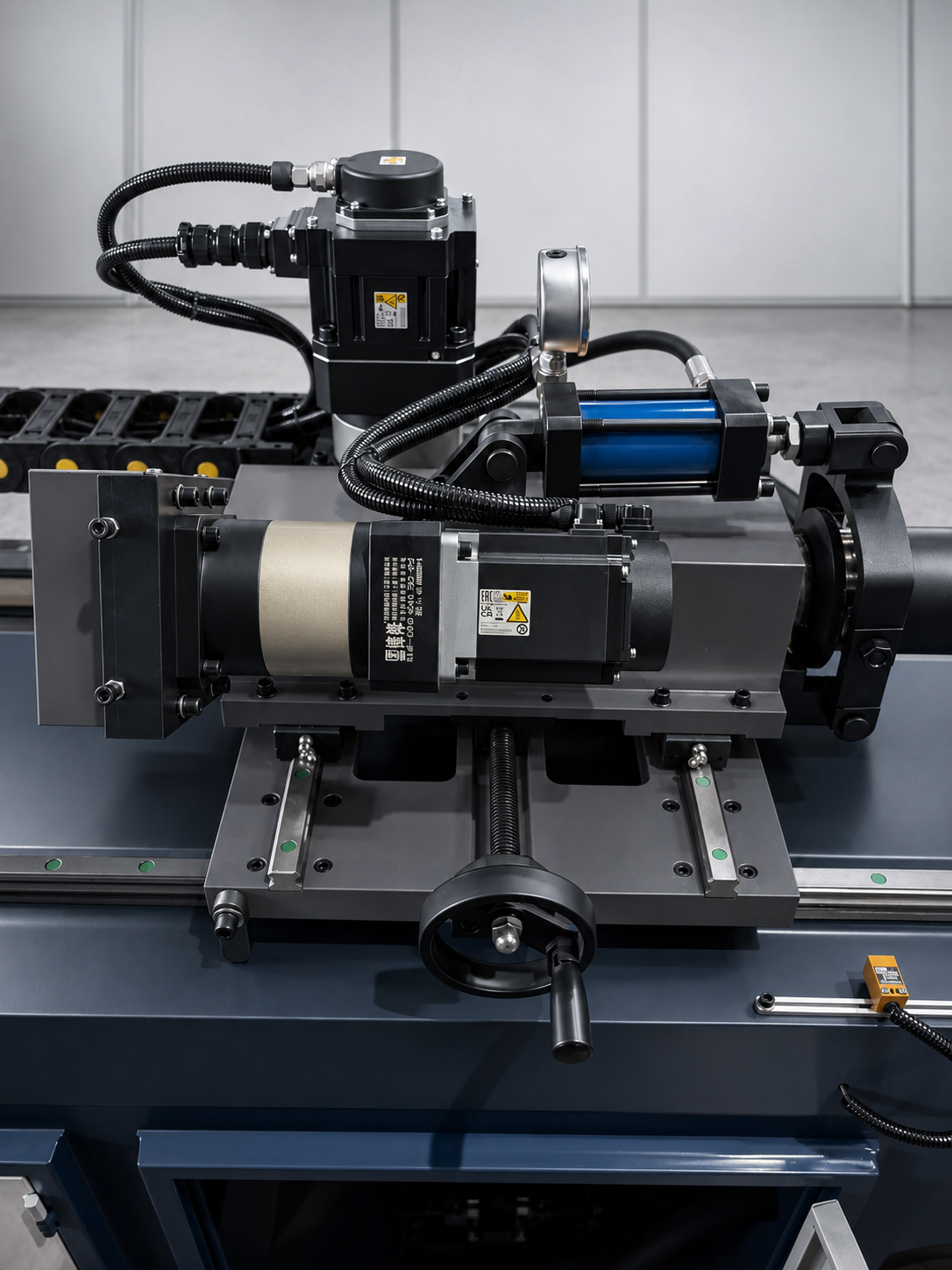

8. Подача трубы на следующий шаг — если программа предусматривает несколько гибов, труба продвигается на заданную длину, и цикл повторяется с шага 2.
