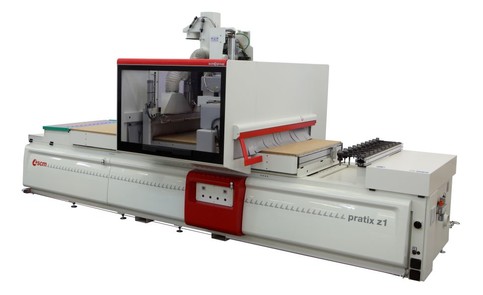

Обрабатывающий центр с ЧПУ Pratix Z1
The perfect solution for all companies having limited floor space and non-skilled operators in the use of machining centres.
Преимущества
|
|
“PRO-SPACE” PROTECTIONS: SAFE AND COMPACT
Ideal for those with limited available space, it is distinguished by: absence of perimeter protections, protections mounted directly on the mobile upright and also free access to the rear of the machine.
|
|
RO.AX SPINDLE: FOR PERFECT BORING
|
|
CANTILEVER STRUCTURE: UNIQUE AND EASY TO USE
The only structure that allows the loading ofcomponents along the “Y” axis far larger than the working capacity of the machine.
|
|
| MULTIFUNCTION ALUMINIUM WORKTABLE WITH “T”-SHAPED GROOVES
Flexibility of use at the very best levels of production with the possibility to add to the standard vacuum worktables systems, support for panels or suctions cups. Also within the network of grooves, any type of support can be mechanically fixed to the table. |
Технические характеристики
| pratix | z1 | |
| Axes | ||
| Working area along X-Y-Z axis | mm | 3110 - 1280 - 180 |
| Vectorial speed X-Y axes | m/min | 35 |
| Boring head | ||
| Vertical spindles up to (B, C version) | no. - rpm | 12 (8X / 4Y) - 8000 |
| Horizontal spindles up to | no. - rpm | 6 (4X / 2Y) - 8000 |
| Integrated blade in X | Ø mm - rpm | 125 - 10000 |
| Electrospindle | ||
| Standard motor power (S6) (B, C version) | kW (Hp) | 9,5 (13) |
| Max. speed | rpm | 24000 |
| Tool changer on the carriage in X / base | places | 4 / 10 |
