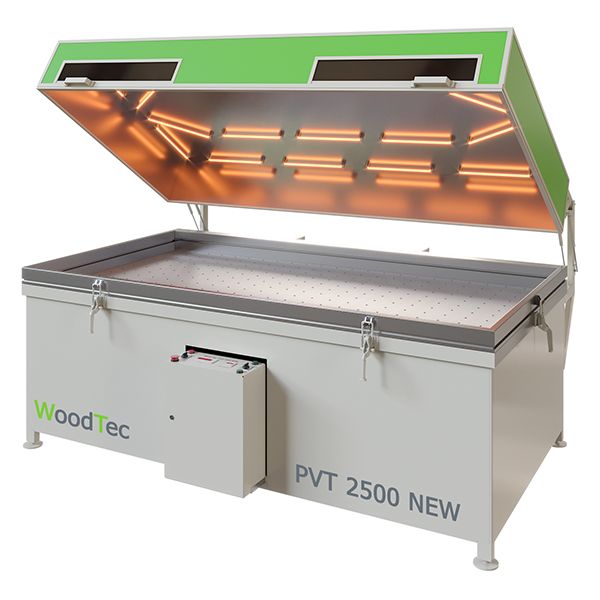

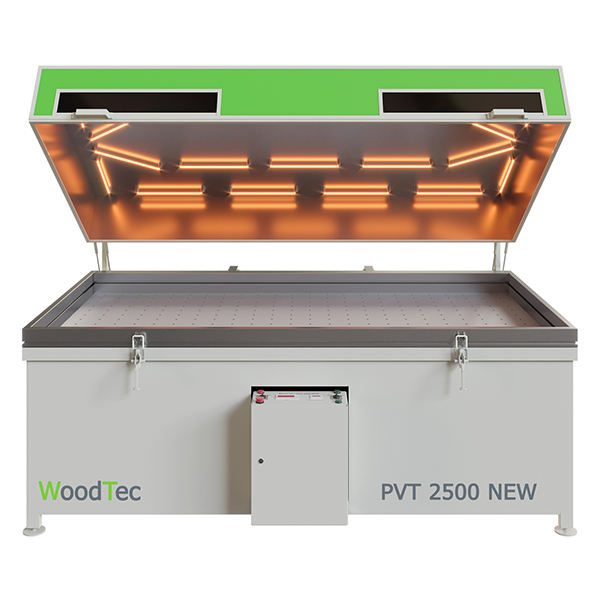

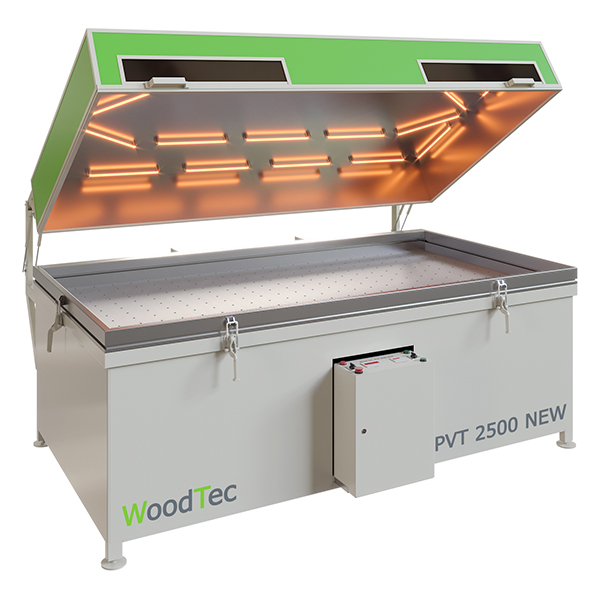

Пресс мембранно-вакуумный WoodTec PVT 2500 NEW
Артикул: 4382
Зона работы:
- 2440х1310 мм
Мощность:
- 24 кВт
Вес:
- 600 кг
Назначение
Предназначен для облицовки пленками ПВХ дверных полотен и вставных филенок, мебельных и кухонных фасадов и других элементов корпусной мебели, а также панелей из композитных материалов с рельефной поверхностью.
При облицовке используется нагрев и вакуумная технология. Загрузка заготовок, укладка пленки, подъем нагревательных элементов и разгрузка – ручная. Процесс прессования- автоматический.
Применение
Пресс применяется на предприятиях и в цехах по производству мебели, фасадов и дверей, а также в других деревообрабатывающих производствах
Схема обработки
Конструктивные особенности
Насосная станция
В качестве вакуумной станции используется - роторный вакуумный насос с масляным уплотнением серии SV. Отличие насосов данной серии чистый выхлоп, высокая мощность откачки, немецкая технология, встроенный фильтр выхлопных газов, глубокий вакуум.
Газовые упоры
Подъём термо-модуля осуществляется с помощью газовых упоров, что дает лёгкость подъёма, а также безопасность эксплуатации
Зажимы
В конструкции пресса применены зажимы с центральным регулировочным винтом прижимного устройства обеспечивающие точную регулировку прижимного кольца.
Нагревательные элементы
В качестве нагревательных элементов в прессе применены кварцевые лампы КГТ, установленные на керамические изоляторы (изоляторы имеют практически не ограниченный срок службы).
Пульт управления
Пульт управления станком – удобно расположенный, эргономичный, интуитивно понятный.
| Размер рабочего стола, мм | 2440 х 1310 |
| Полезная площадь рабочего стола, м2 | 3,2 |
| Максимальная высота детали, мм | 0 - 250 |
| Высота термомодуля, мм | 300 |
| Питающее напряжение, кВт мм | 380 |
| Мощность нагревателей, кВт | 24 |
| Мощность вакуума, кВт | 0,9 |
| Производительность насоса м3/час | 25 |
| Давление прессования, кг/м² | 9 |
| Диапазон температур, °С | до 200 |
| Регулировка температур | ручная / автоматическая |
| Регулировка вакуума | ручная / автоматическая |
| Мембрана | в комплектацию не входит |
| Габаритные размеры | |
| Длина, мм | 2700 |
| Ширина, мм | 1700 |
| Высота, мм | 1300 |
| Вес, кг | 600 |
