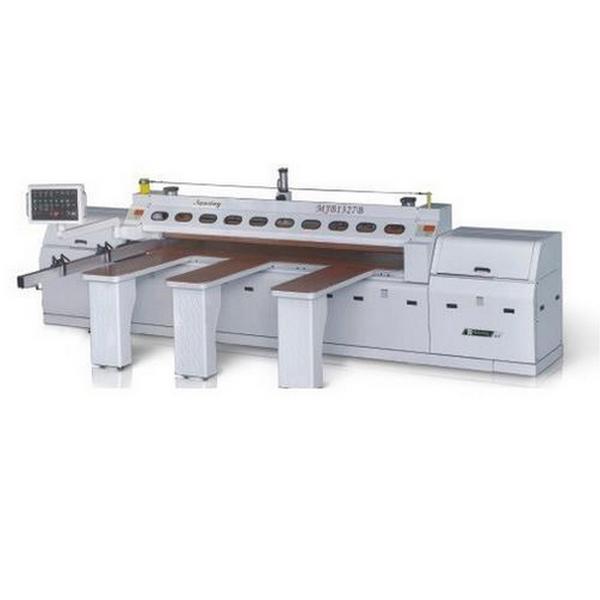

Раскроечный центр MJB1333B
Артикул: 436
Длина реза: 3300 мм
Мощность: 11+1,5 кВт
Вес: 2800 кг
Назначение
Предназначен для пакетного высококачественного раскроя ламинированных ДСП и ДВП. Станок используется для тяжелых условий работы в условиях крупносерийного и массового производства. Главным преимуществом станка по сравнению с обычными форматно-раскроечными станками с ручным перемещением каретки является то, что занимая одинаковую производственную площадь, он обеспечивает трехкратное увеличение производительности.Высочайшая надежность узлов и качество сборки выгодно отличает этот станок от конкурентов как надежную долговечную машину.
Применение
Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

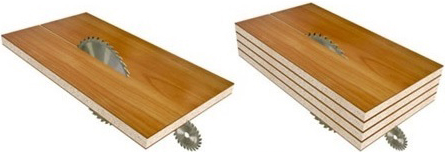

Схема обработки
Конструктивные особенности
Рабочие загрузочные столы Передняя часть станка оснащена загрузочными столами с воздушной подушкой. Столы предназначены для загрузки плит ДСтП и выгрузки деталей и срезков, а так же для разворота пакета ДСП из продольного в поперечное положение по отношению к рабочей области станка. Легкое передвижение деталей по столам происходит за счет потока воздуха, подаваемого специальным электровентилятором через отверстия в верхней части стола, тем самым исключается возможное появление царапин на нижней поверхности детали.
Пильный суппорт увеличенной мощности позволяет раскраивать заготовки толщиной до 76 мм при скорости подачи до 37 м/мин.
Массивные упоры на линейке со встроенной шкалой обеспечивают надежную фиксацию 4-х листов ДСП
Позадистаночные приемные столы ( 3шт) с упорами и линейками длиной до 1500 мм.
Максимальная защита оператора во время работы обеспечивается современной системой защитных приспособлений, в том числе специальной секционной завесой.
