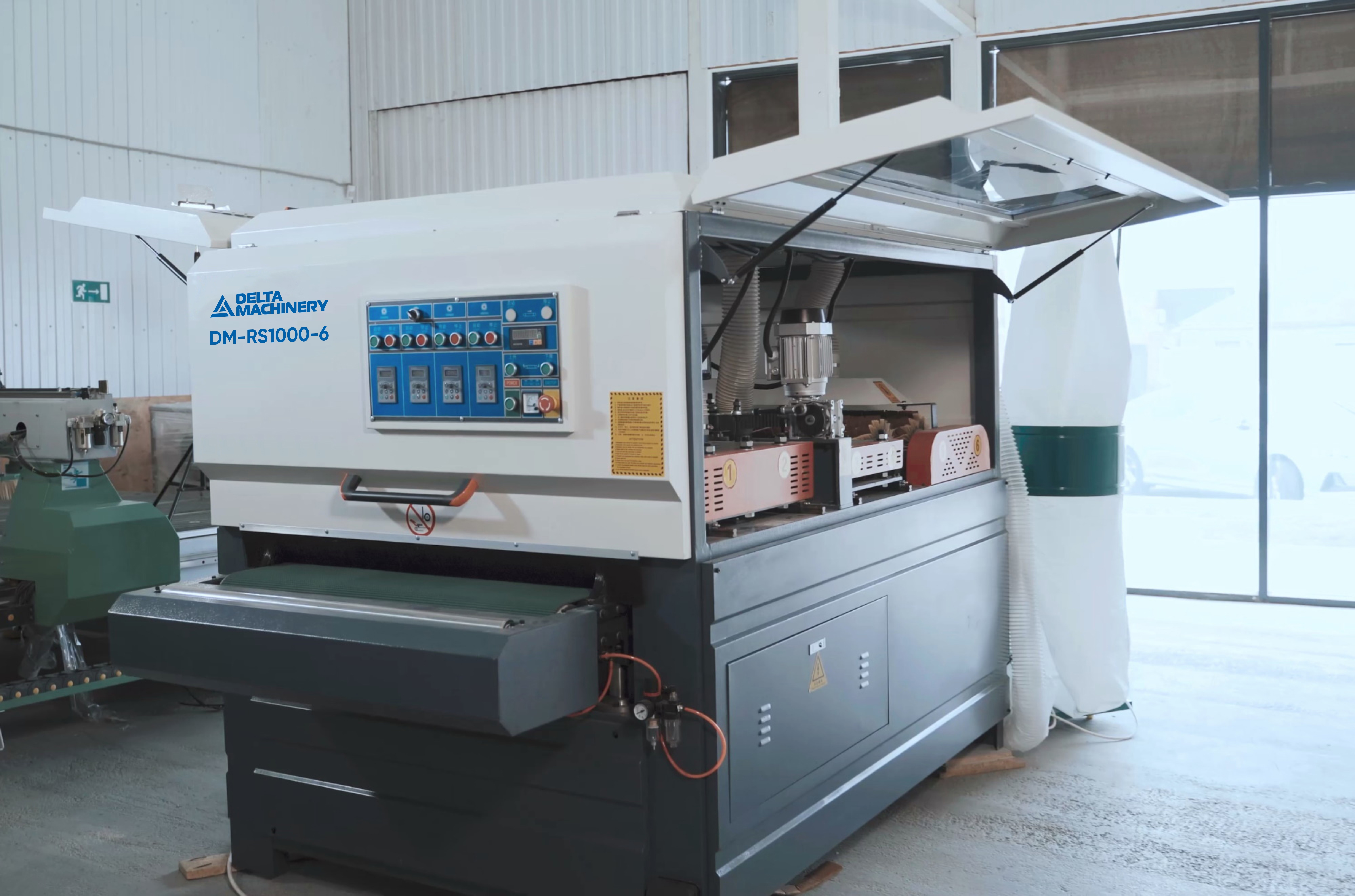

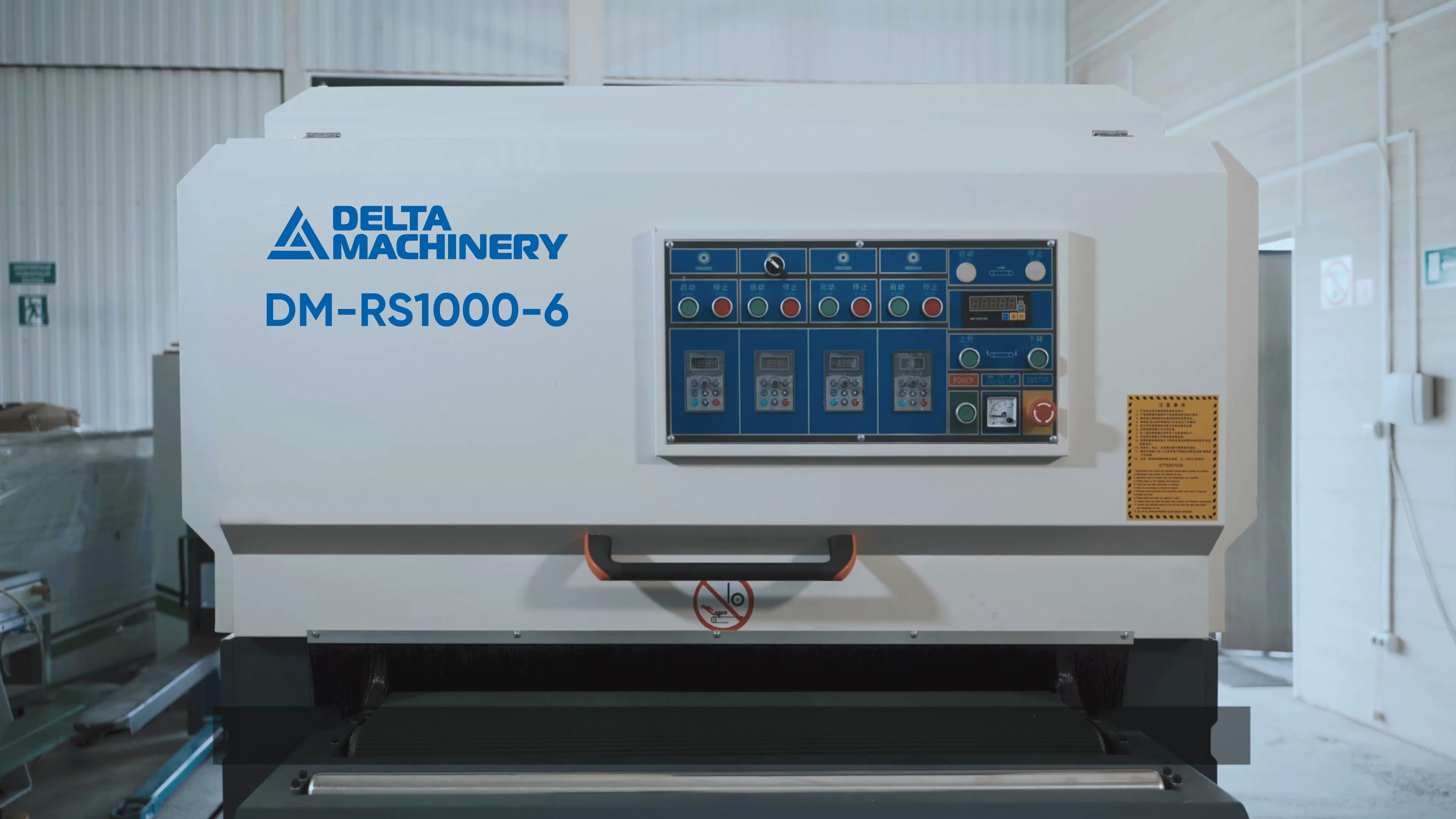

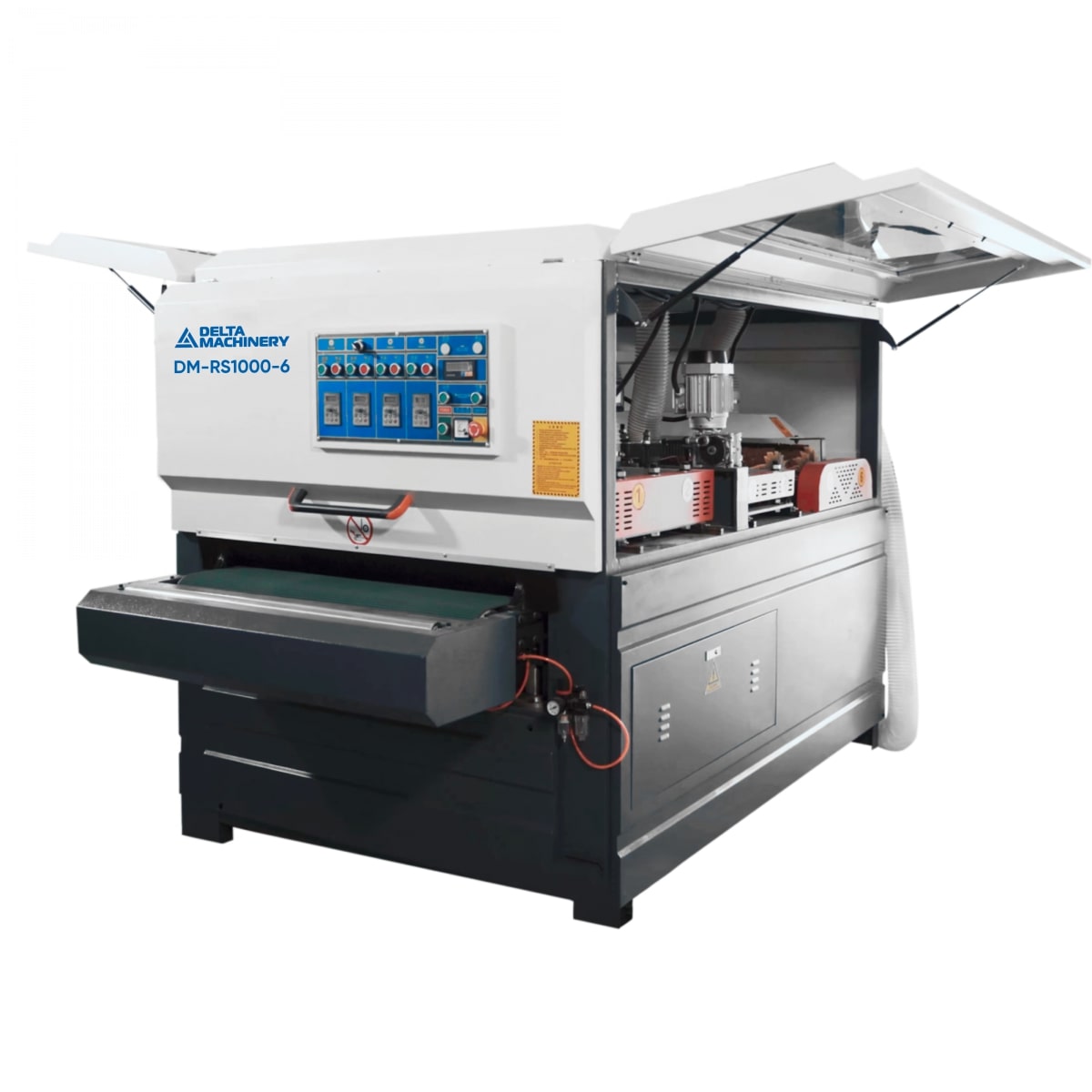

Рельефно-шлифовальный станок DELTAMACHINERY DM-RS1000-6
Артикул: 02-2070
Ширина обработки: 1000 мм
Классический рельефно шлифовальный станок
- Описание
- Конструктивные особенности
- Технические характеристики
- Транспортные данные
- Документация
- Видео
НАЗНАЧЕНИЕ
Рельефно-шлифовальный станок предназначен для рельефного шлифования поверхностей различных плитных материалов (ДСП, МДФ), мебельного щита, филёнок, профильных заготовок, погонажа и пр.
ПРИМЕНЕНИЕ
Технологические возможности станка позволяют использовать его на крупных и средних предприятиях, а также в цехах по производству столярно-строительных изделий, дверей из массива древесины, погонажных изделий и клееных мебельных щитов; на предприятиях по выпуску элементов мебели, паркета и других деревообрабатывающих производствах.
СХЕМА ОБРАБОТКИ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
➤ Оснащены электрорегулировкой подъема – опускания, что в сочетании с эластичными роликами обеспечивает точный и деликатный прижим заготовки.
➤ Удобная система смены инструмента, позволяющая заменять шлифовальные лепестки, не снимая весь барабан.
➤ Не приводной ролик в столе облегчают подачу длинно-мерных заготовок.
➤ Удобный и эргономичный пульт управления позволяет оператору задать все необходимые параметры обработки.
➤ Сдвоенные узлы поперечного шлифования и узел чашек имеют систему попеременного перемещения каждого из узлов относительно заготовки, что позволяет обработать максимальную площадь заготовки.

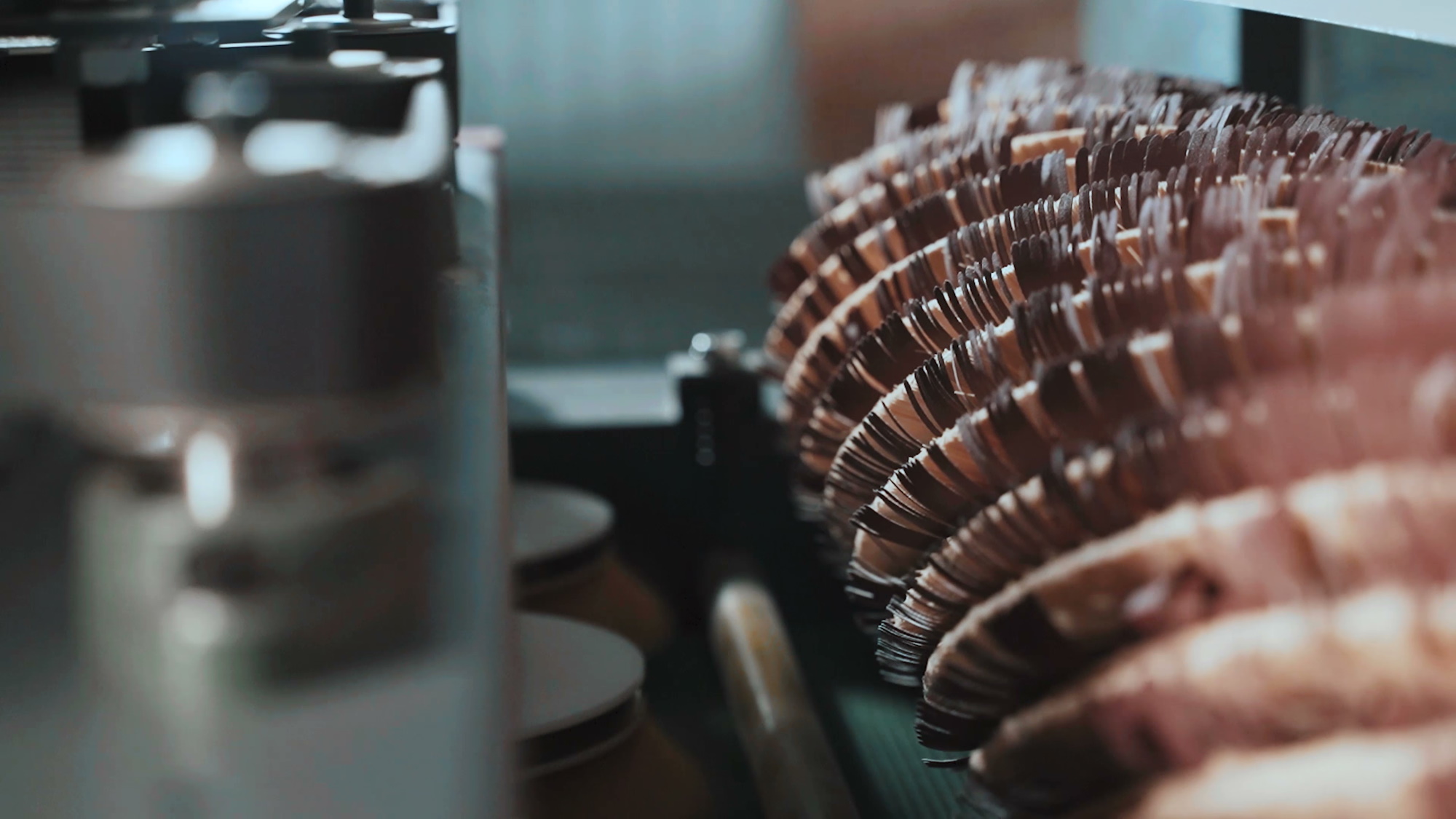

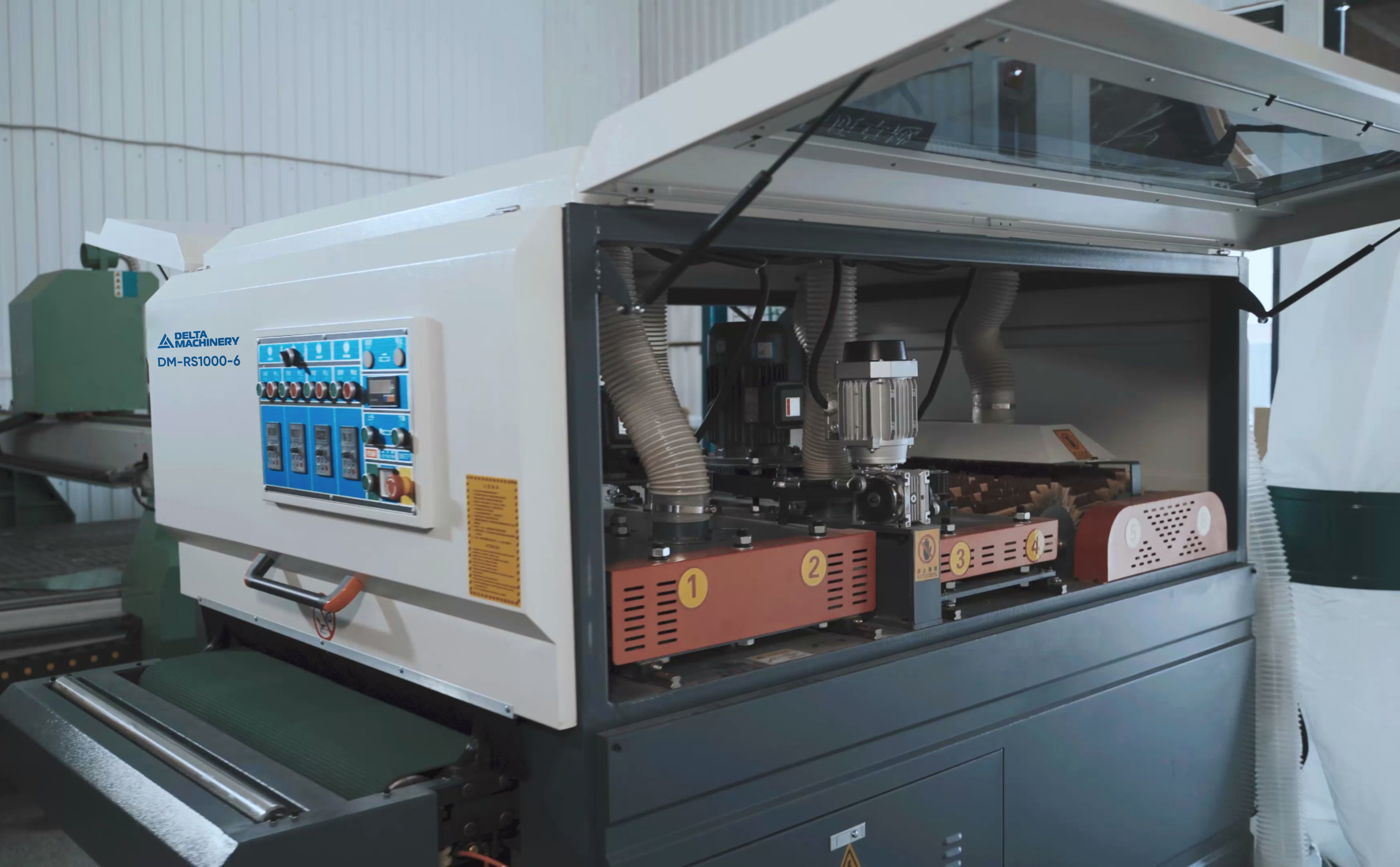

ШЛИФОВАЛЬНЫЕ БЛОКИ
Первоначально заготовка об-рабатывается сдвоенным попе-речным шлифовальным блоком оснащенными осцилляцией

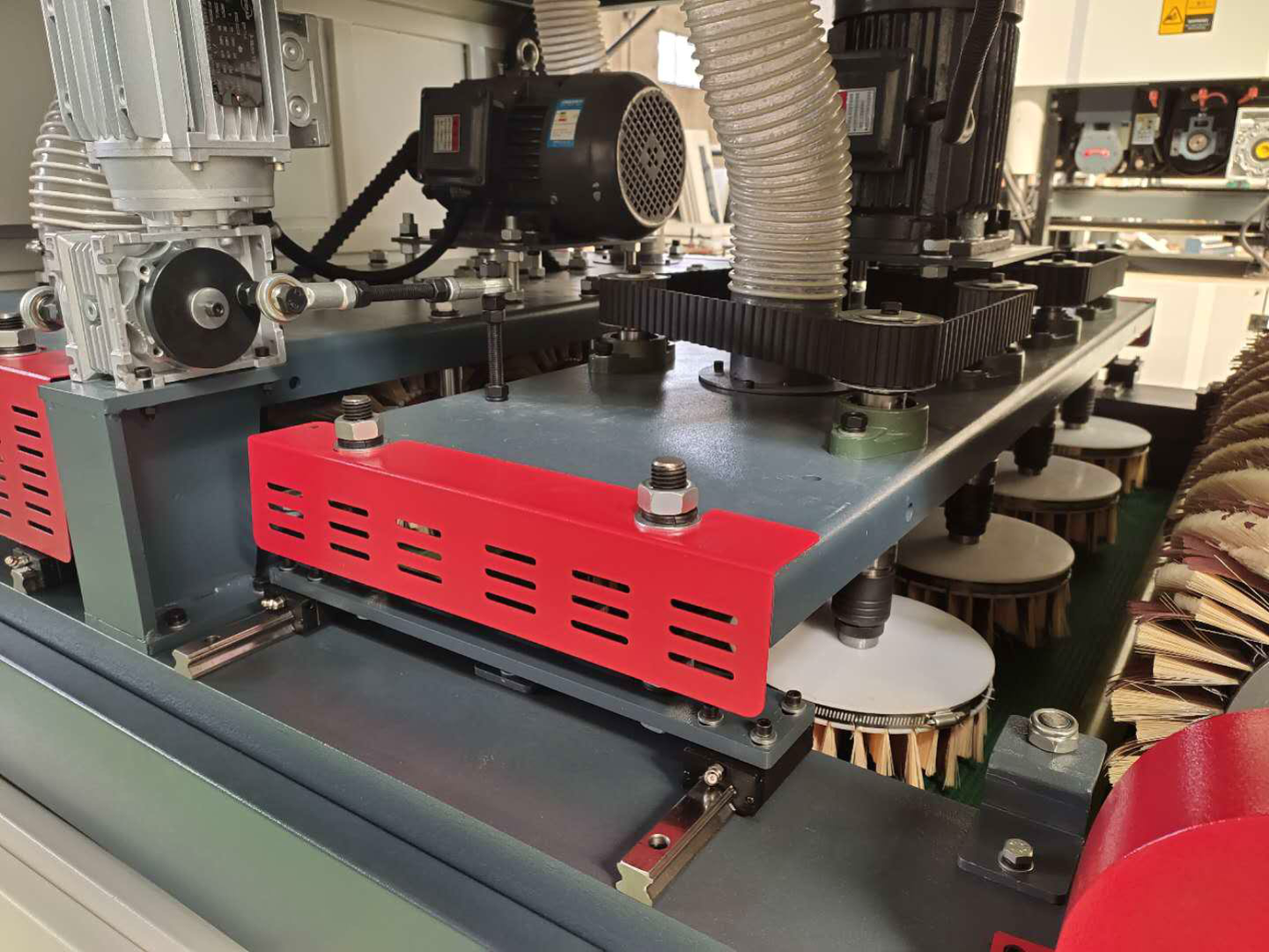

Вторым этапом идет шлифование блоком чашечных щеток

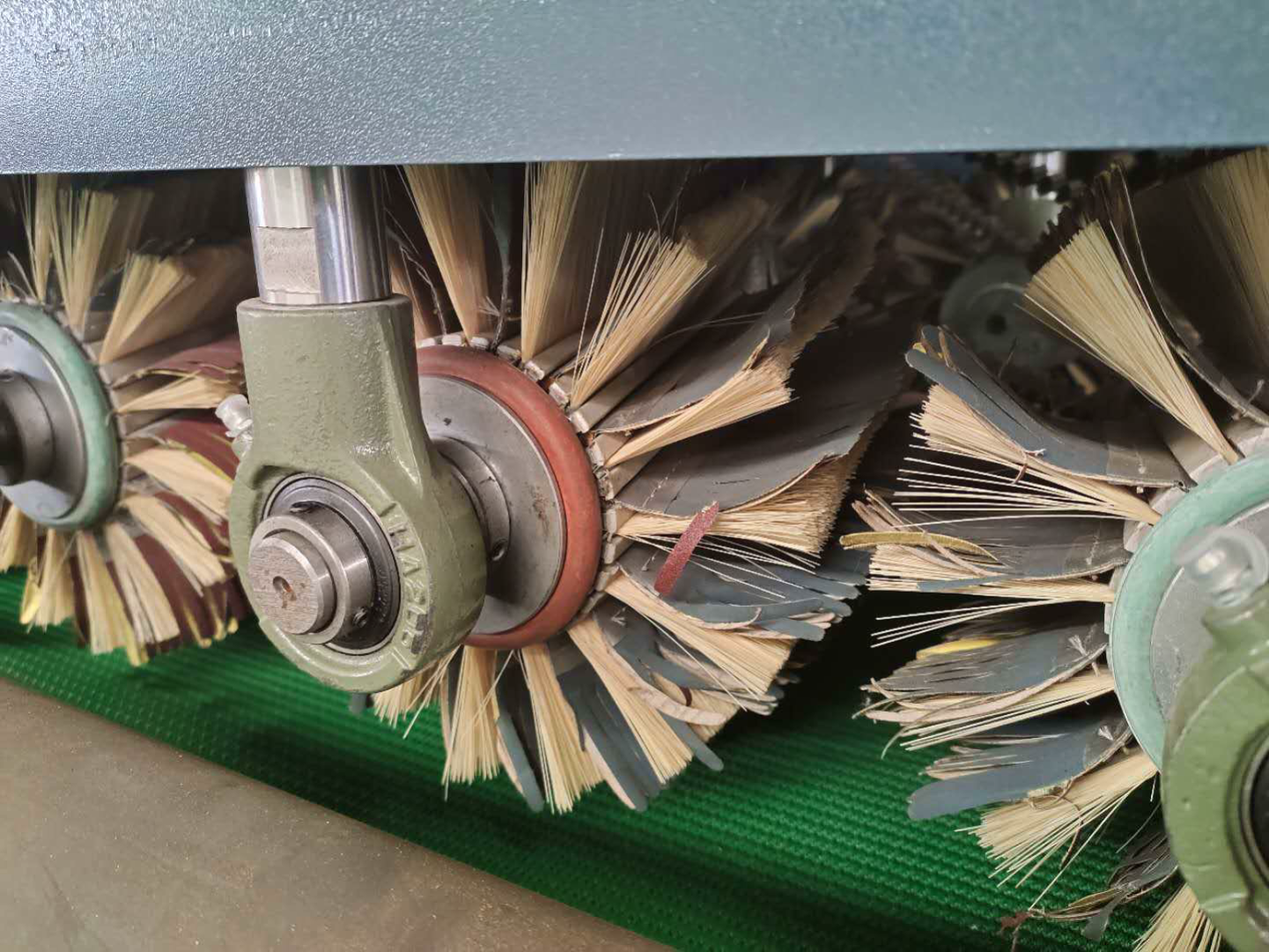

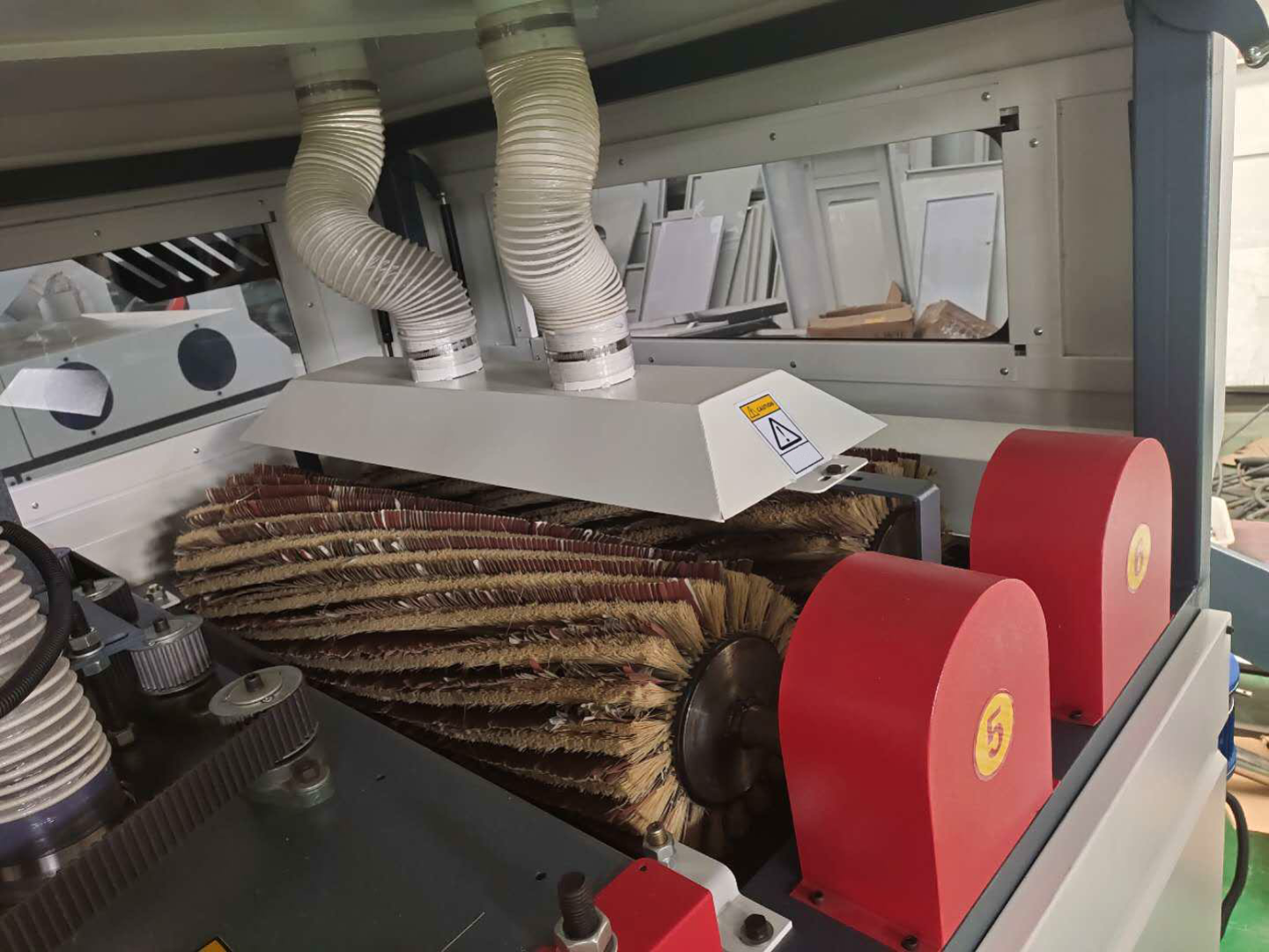

Финишным этапом обработки является продольный шлифовальный блок (два барабана во всю ширину рабочего стола, с щетками расположенными по спирали)
Данная компоновка является наиболее универсальной и ре-шает максимальное количество задач.
ПАНЕЛЬ УПРАВЛЕНИЯ
Обеспечивает удобство и безопасность в работе оператору

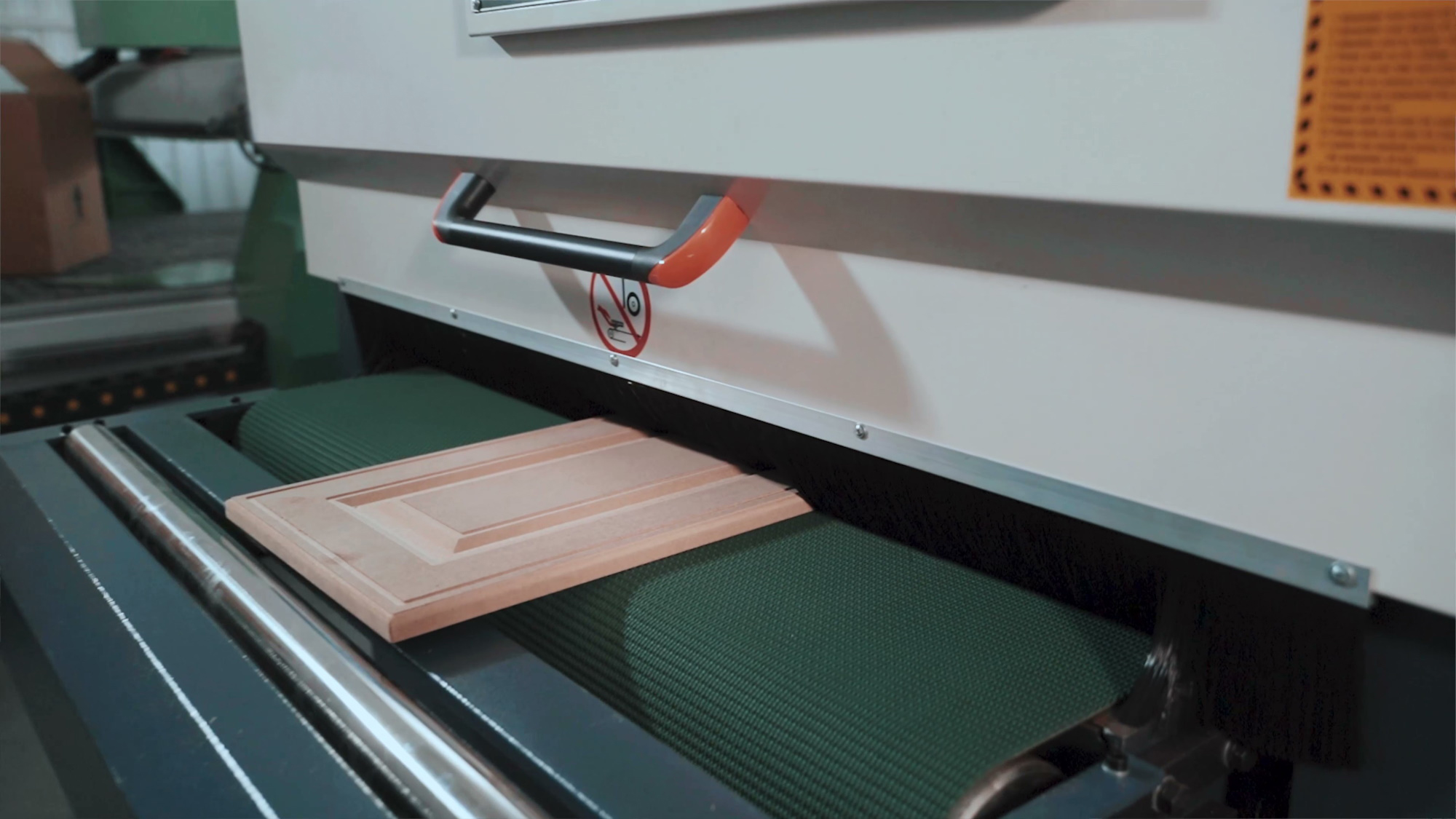

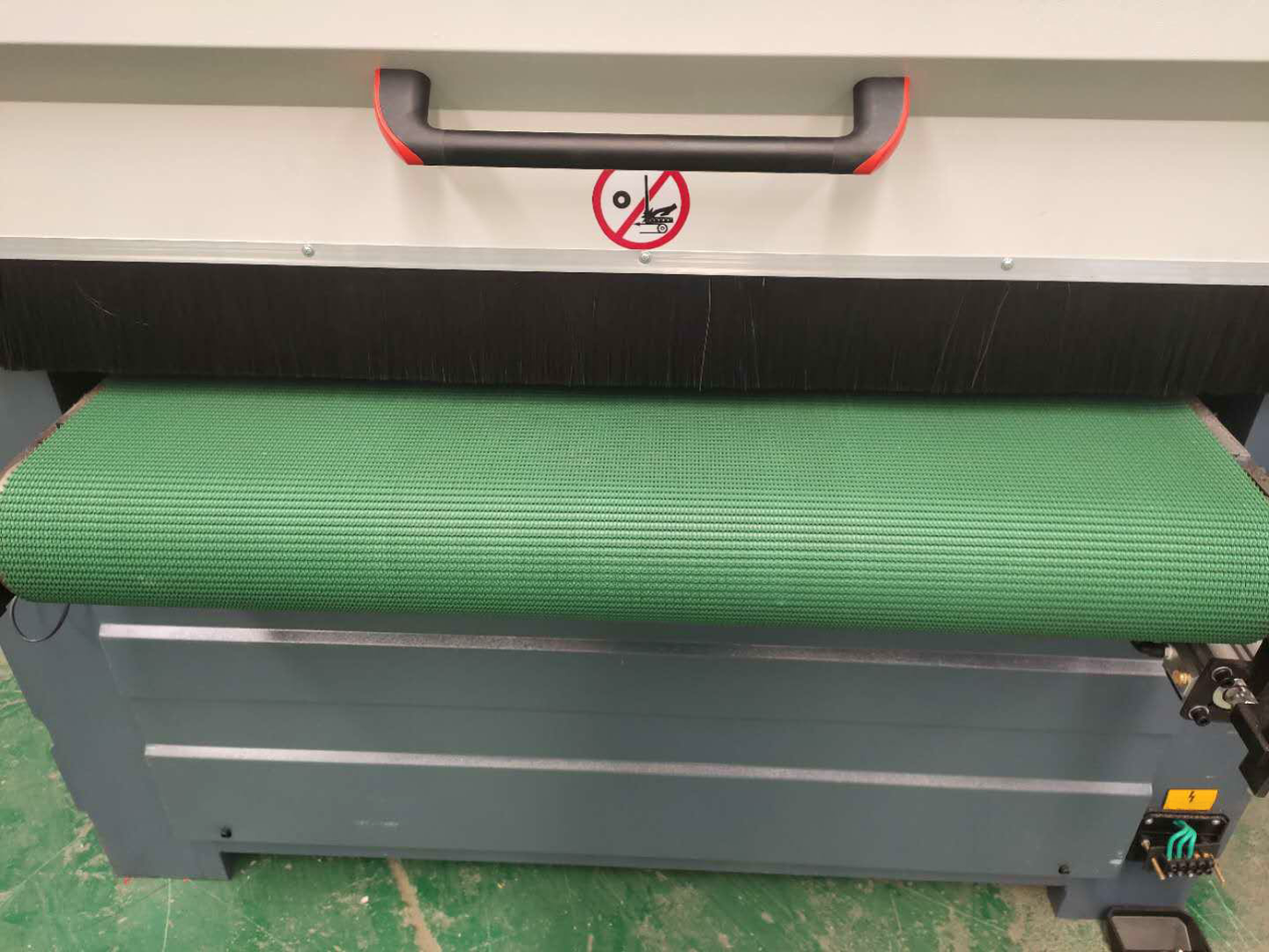

ПОДАЮЩИЙ РАБОЧИЙ СТОЛ
Скорость подачи - бесступенчатая от 5 до 20 м\мин
КРЕПЛЕНИЕ СТОЛА НА 4-Х ОПОРАХ
Гарантирует жесткое и стабильное положение стола в процессе обработки и настройки, что в свою очередь обеспечивает стабильное качество получаемой продукции.
Привод подъема стола осуществляется от отдельного двигателя через редуктор и цепную передачу, что обеспечивает синхронную работу 4-х винтов.
ЭЛЕКТРОШКАФ
Встроенный электрошкаф надежно защищает электронику от пыли.
МОТОР-РЕДУКТОР
Промышленный мотор-редуктор имеет чугунный корпус. Регулировка подачи происходит с панели управления, при помощи преобразователя частоты.
АВТОЦЕНТРИРОВАНИЕ ПОДАЮЩЕГО ТРАНСПОРТЕРА
Система исключает боковое сползание и износ боковой ча-сти конвейера, значительно увеличивает ресурс резиновой ленты, снижает затраты на об-служивание станка и повышает производительность. Осу-ществляется с помощью от-дельного пневмоцилиндра.
РАСШИРЕНИЕ СТОЛА НА ВХОДЕ С РОЛИКОМ
Позволяет удобно базировать длинномерные заготовки, облегчает их подачу в станок, исключает свисание заготовок, что повышает качество обработки
