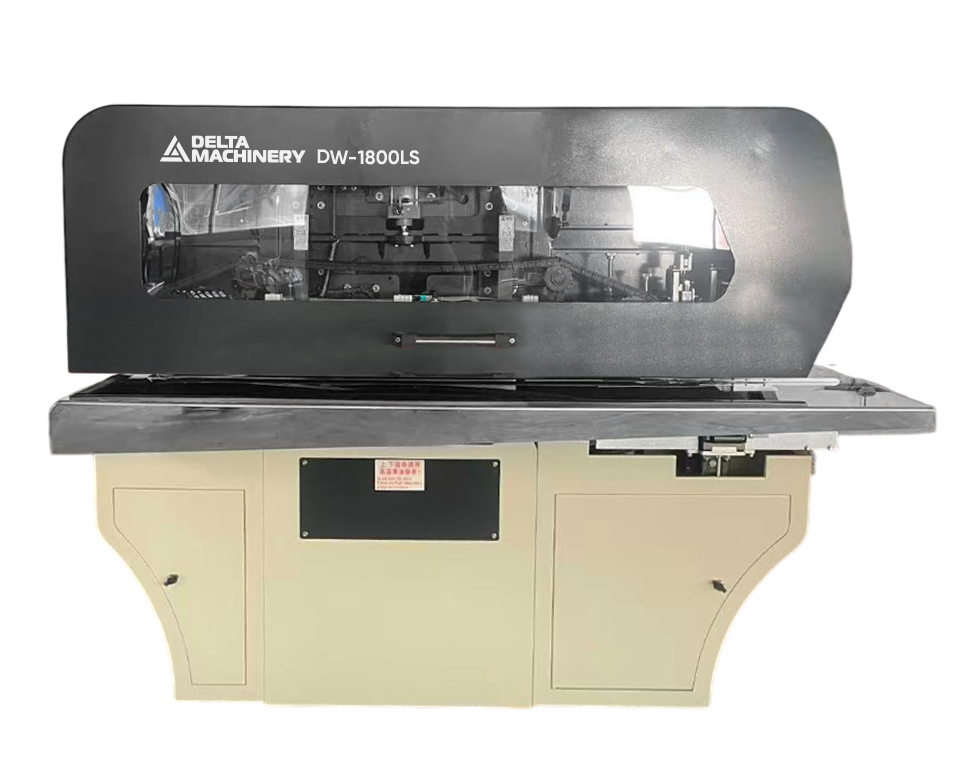

Станок для продольной склейки шпона DELTAMACHINERY DW-1800LS
Артикул: 02-0233
Толщина шпона, мм: 0,35-2
Давление в пневмосистеме, бар: 6
НАЗНАЧЕНИЕ
Предназначен для продольного соединения двух полос шпона встык. Толщина листов шпона от 0,3 до 2,0 мм. Станок разработан специально для соединения шпона, который впоследствии подвергается воздействию высоких температур и напряжений во время дальнейших технологических процессов (прессование на гладких или мембранных прессах).Полосы шпона, предварительно обрезанные на гильотинных ножницах, скрепляются клеем, наносимым на кромки. Нанесение клея осуществляется при помощи клеевого агрегата, интегрированного в станок.
В отличие от традиционной системы скрепления листов с помощью зигзагообразного клеевого шва данный способ обеспечивает наилучшее соединение краев, что особенно важно при работе с натуральным шпоном, отличающимся волнистой поверхностью. Это достигается тем, что при самом процессе прижима листов друг к другу они дополнительно разглаживаются прижимным механизмом. Клеевой шов получается плотный, без «просветов». Данный способ также дает улучшение качества шпонированных поверхностей при работе с тонким шпоном, так как клеевой шов присутствует только между листами, но не на самих листах шпона.

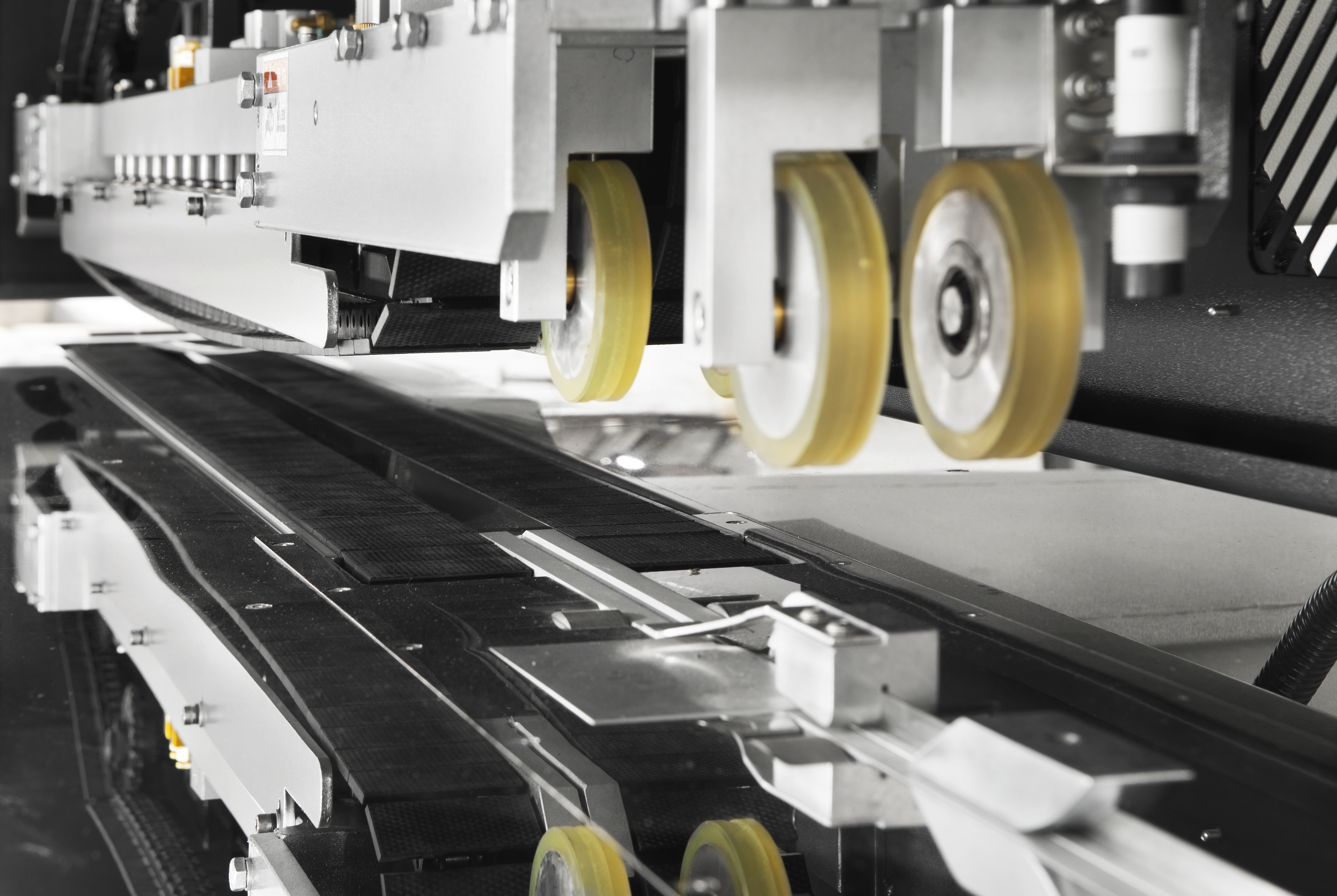

СИСТЕМА ПОДАЧИ ШПОНА
Специально разработанная система подачи шпона включает в себя нагревательные элементы и пневматические прижимные механизмы.
Фотоэлектрический датчик, установленный на ролике подачи, позволяет с высокой точностью выравнивать полосы шпона непосредственно в месте их соединения. Элементы протягивающего цепного механизма изготовлены из нержавеющей стали. Скорость движения обоих транспортных механизмов (верхнего и нижнего) регулируется одновременно для достижения наилучших качественных результатов.
ПАНЕЛЬ УПРАВЛЕНИЯ PLC
Пульт управления станком имеет Touch Screen экран на котором расположены основные кнопки управления станком
АГРЕГАТ ОХЛАЖДЕНИЯ КЛЕЯ
Устанавливается сразу в базовом исполнение станка, поставляется в комплекте со шлангами присоединения к узлу клеенанесения. Данное устройство предназначено для охлаждения зоны клеенанесения и увеличения срока службы станка и экономии карбомидного клея.

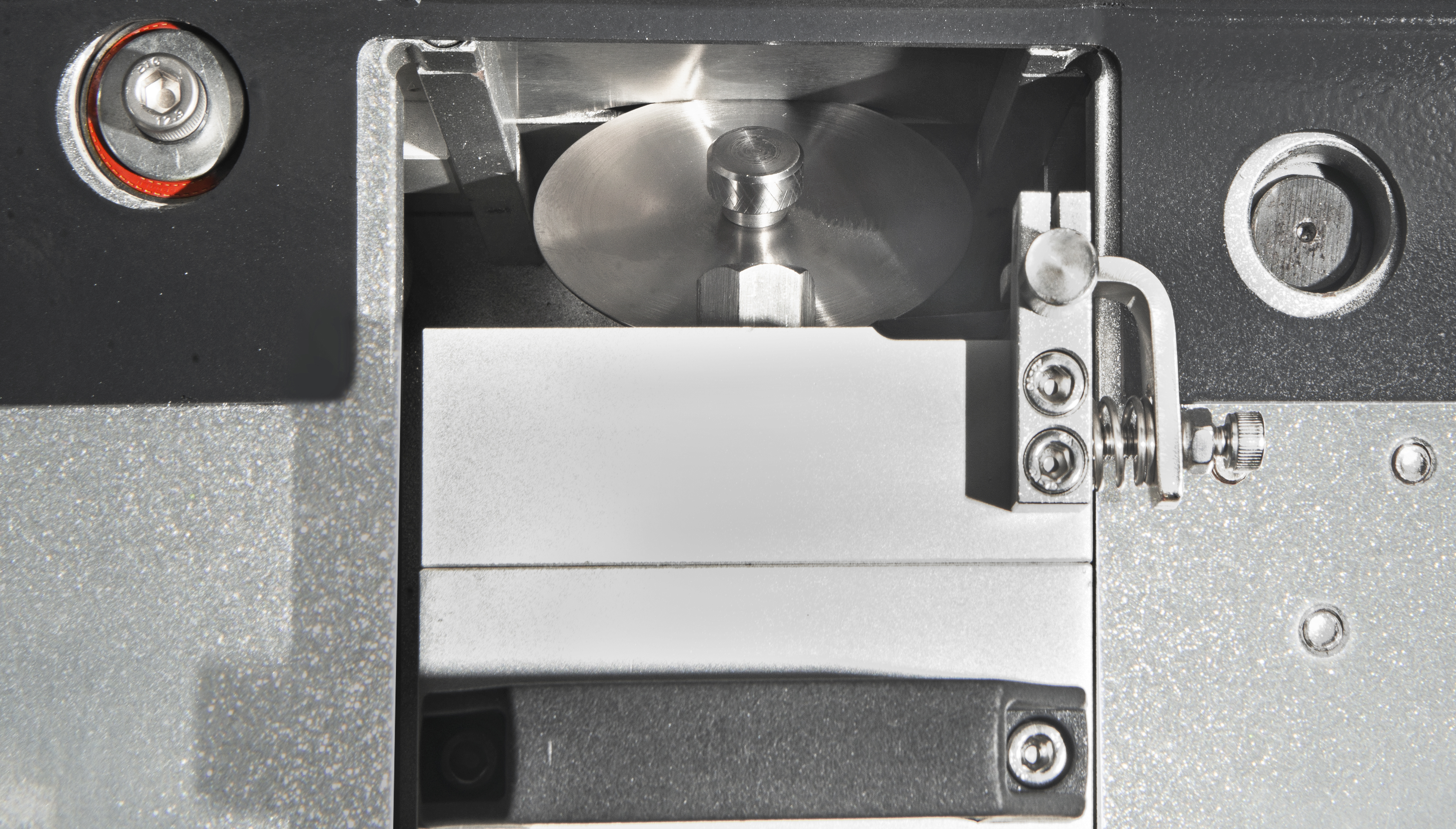

КЛЕЕНАНОСЯЩИЙ УЗЕЛ И ВАЛИК
Узел разработан так, что бы оператор всегда имел легкий доступ для контроля, дозирования и очистки. Клеенаносящий диск расположен почти горизонтально, что позволяет наносить клей с особой точностью и практически исключает выдавливание клея из шва

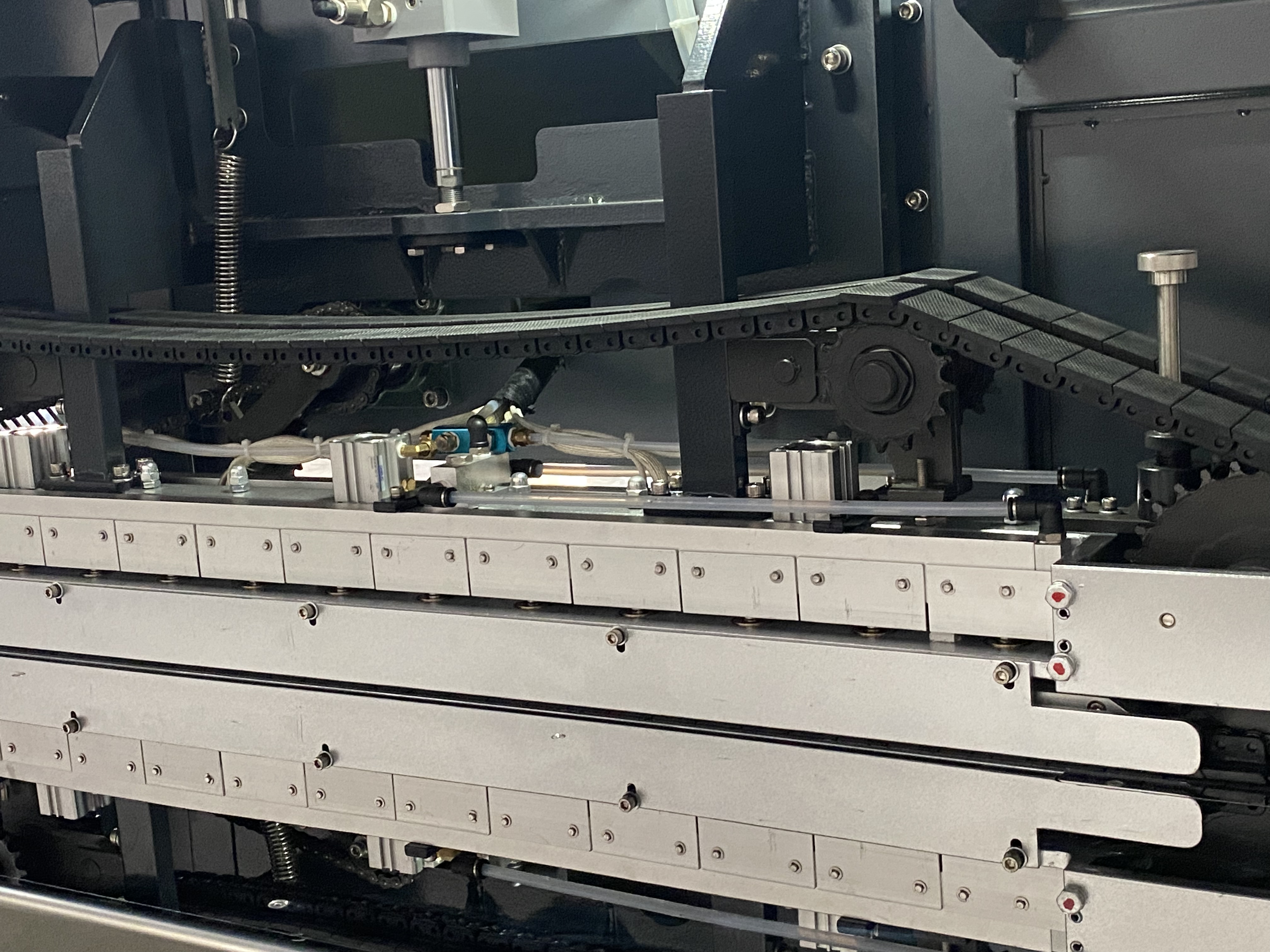

СПЕЦИАЛИЗИРОВАННЫЙ ПРОМЫШЛЕННЫЙ ТРАНСПОРТЕР
Верхний и нижний транспортеры приводятся в движение с помощью двигателя управляемого частотным преобразователем, для регулирования скорости вращения.
Нижний приводной транспортер имеет износостойкие направляющие.
Элементы транспортера выполнены из специализированного инженерного пластика (долговечный и не изнашиваемый) – это позволяет эффективно снижать деформацию при сращивании шпона, которая может возникнуть из-за высокой температуры нагреваемого блока.
