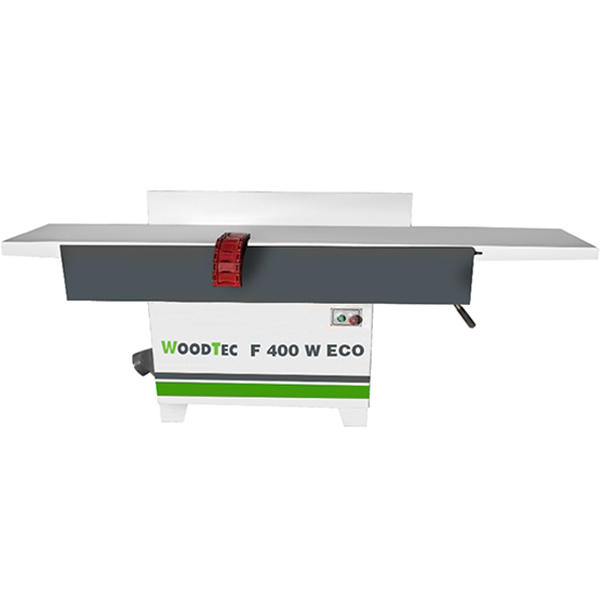

Станок фуговальный с шейперным валом WoodTec F 400 W ECO
Артикул: 5639
Ширина обработки: 410 мм
Длина столов: 2482 мм
Мощность: 4 кВт
Вес: 450 кг
Назначение
Предназначены для прямолинейного одностороннего строгания изделий из древесины по плоскости и снятия фасок под углом.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Отличительные особенности
- Шейперный вал.
- Литые чугунные столы обеспечивают высокое качество обработки.
- Массивная станина позволяет значительно снизить уровень вибраций.
- Удобное и быстрое выставление толщины снимаемого съема с помощью рычага.
- Удобная настройка направляющей линейки на необходимую ширину строгания и угол от 90° до 45°.
Конструктивные особенности
 Шейперный вал Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности. |
  Литые фуговальные столы Столы изготовлены из чугуна усиленного ребрами жесткости, прошедшие обязательную шлифовку и фрезеровку на промышленных центрах с ЧПУ. |
  Регулировка положения подающего стола Высота подающего стола регулируется рычагом, отслеживание величины съема по шкале. |
 Направляющий упор Упор изготовлен из алюминиевого профиля усиленный ребрами жесткости, имеет габариты 1500 х 120 мм (F 400 ECO) |
 Крепление направляющего упора Выполнено на литой опоре. Перемещение по ширине выполняется посредством передачи шестерня-рейка путём вращения маховика. Благодаря этому обеспечивается максимальная жесткость конструкции и удобство настройки. |
  НАКЛОН НАПРАВЛЯЮЩЕГО УПОРА На станке предусмотрена возможность наклона упора от 90° до 45°. Например, для снятия фаски. |
 АСПИРАЦИОННОЕ ОТВЕРСТИЕ Аспирационное отверстие расположенное под принимающим столом обеспечивает идеальное удаление стружки из зоны резания. |
| Ширина обработки, мм | 410 |
| Длина рабочего стола, мм | 2482 |
| Максимальная толщина снимаемого слоя, мм/td> | 4 |
| Диаметр ножевого вала, мм | 100 |
| Количество ножей ножевого вала, шт. | 96 |
| Мощность эл./двигателя, кВт | 4 |
| Напряжение, В | 380 |
| Частота вращения ножевого вала, об/мин | 5060 |
| Габаритные размеры: | |
| Длина, мм | 2482 |
| Ширина, мм | 810 |
| Высота, мм | 1050 |
| Вес, кг | 450 |
