Артикул: 4235
- Кол-во шпинделей: 63 шт
- Мощность: 4,5 кВт
- Вес: 700 кг

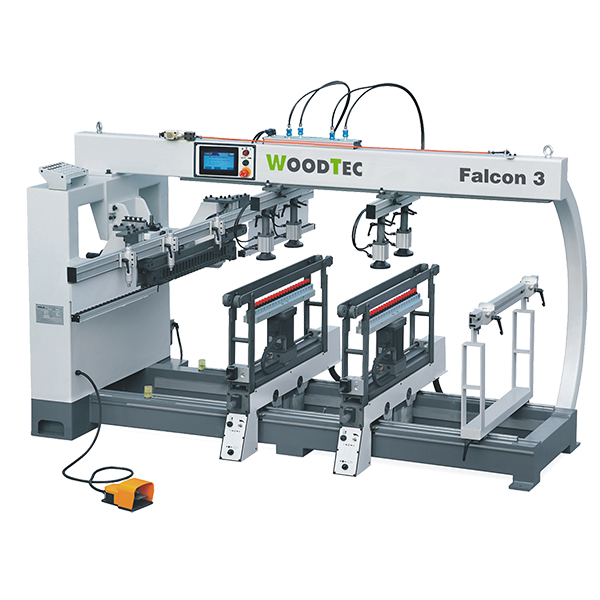

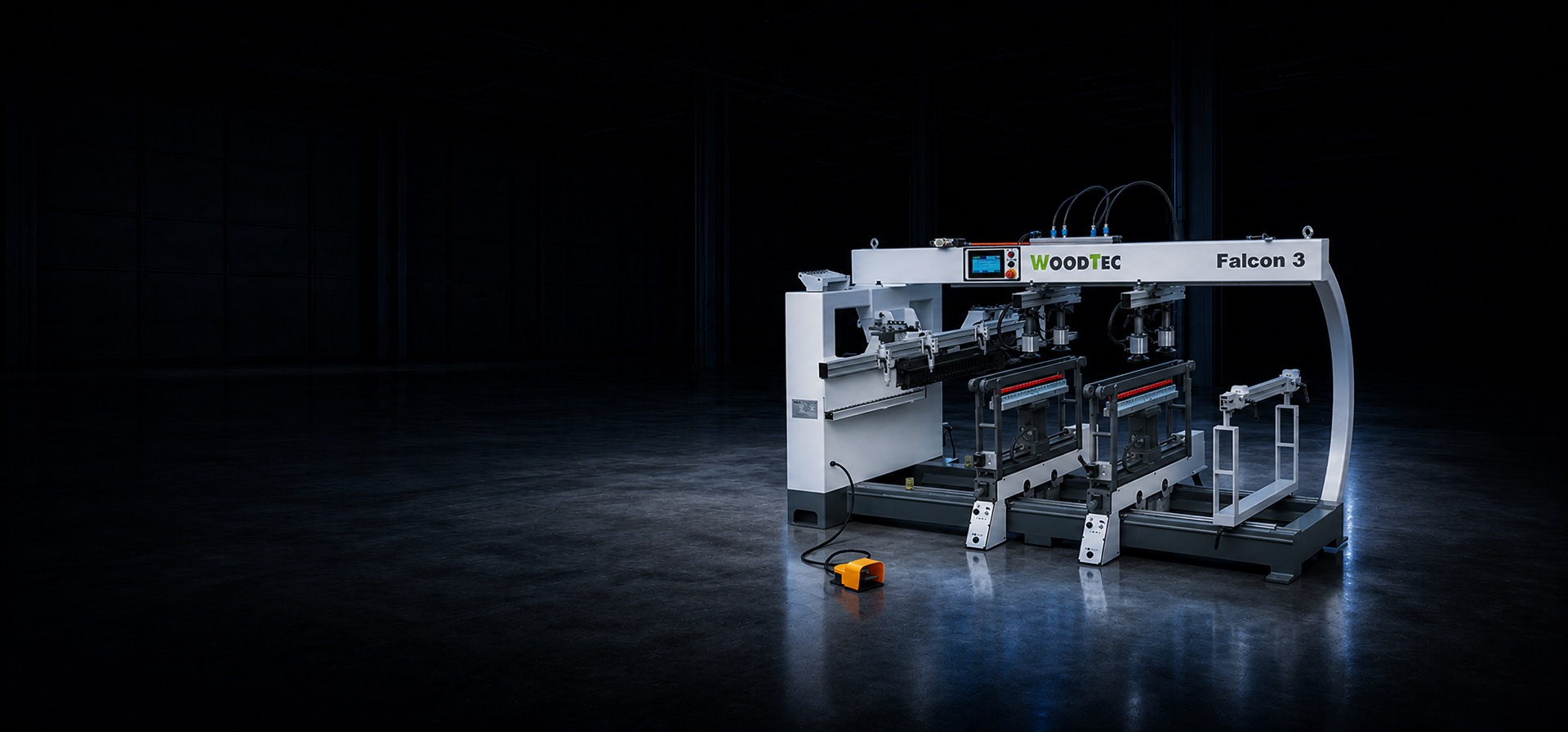

Сверлильно-присадочный станок проходного типа предназначен для сверления за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в пласти в деталях корпусной мебели. Работа станка осуществляется в автоматическом режиме.
Применяется для обработки необходимых монтажных отверстий в деталях корпусной мебели на предприятиях и в цехах по крупносерийному производству мебели, а также других деревообрабатывающих производств.
Пульт управления
Управление станком осуществляется при помощи промышленного пульта с ЖК-дисплеем. Отличается эргономичностью и обеспечивает удобство работы и настройки станка.
Сверлильные суппорты
Могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90°.
Вертикальная сверлильная голова
Горизонтальная сверлильная голова
Перемещение вертикальных сверлильных групп происходит по линейным направляющим, что обеспечивает точность работы.
Позиционирование вертикальных сверлильных групп происходит с точностью до 0,1 мм, благодаря микрометрическим упорам и электронным цифровым датчикам, которые так же сокращают время установки размеров при настройке по ширине и обеспечивают высокую точность.
Регулировка глубины сверления в торец
Горизонтальный суппорт крепятся на четырех массивных цилиндрических направляющих повышенной износостойкости. Обеспечивает прецизионное сверление отверстий в торце детали. Направляющие перемещения суппорта выполнены полностью закрытыми.
Система фиксации заготовок
Пневмоприжимы, настраивающиеся на толщину заготовки, а также имеющие возможность базирования в любом месте рабочей зоны станка обеспечивают точную и надежную фиксацию заготовок.
Блок подготовки воздуха
Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему. Так же имеется лубрикатор который автомати-чески с подачей воздуха смазывает штоки пневмоцилиндров, и др. внутренние элементы пневматики.
Расстояние между сверлильными шпинделями в группе, мм | 32 |
Количество сверлильных головок в вертикальной группе, шт. | 2 |
Макс. расстояние между сверлильными шпинделями в группе, мм. | 640 |
Количество сверлильных головок в каждой горизонтальной группе, шт. | 1 |
Частота вращения, об/мин | 2800 |
Максимальная глубина вертикального сверления, мм | 60 |
Максимальная глубина горизонтального сверления, мм | 40 |
Максимальная толщина заготовки, мм | 78 |
Максимальные размеры обрабатываемой зоны, мм | 1850 х 640 |
Частота тока, Гц | 50 |
Напряжение, В | 380 |
Установленная мощность, кВт | 4,5 |
Рабочее давление в пневмосистеме, МПа | 0,6 |
Габаритные размеры: | |
Длина, мм | 2750 |
Ширина, мм | 2500 |
Высота, мм | 1550 |
Вес, кг | 700 |
Руководство пользователя | 1 шт |
Станок | 1 шт |
Упаковка | Фанерный короб |
Длина, м | 2,85 |
Ширина, м | 1,2 |
Высота, м | 1,65 |
Общий вес, кг | 750 |
Общий обьем, м³ | 5,65 |
