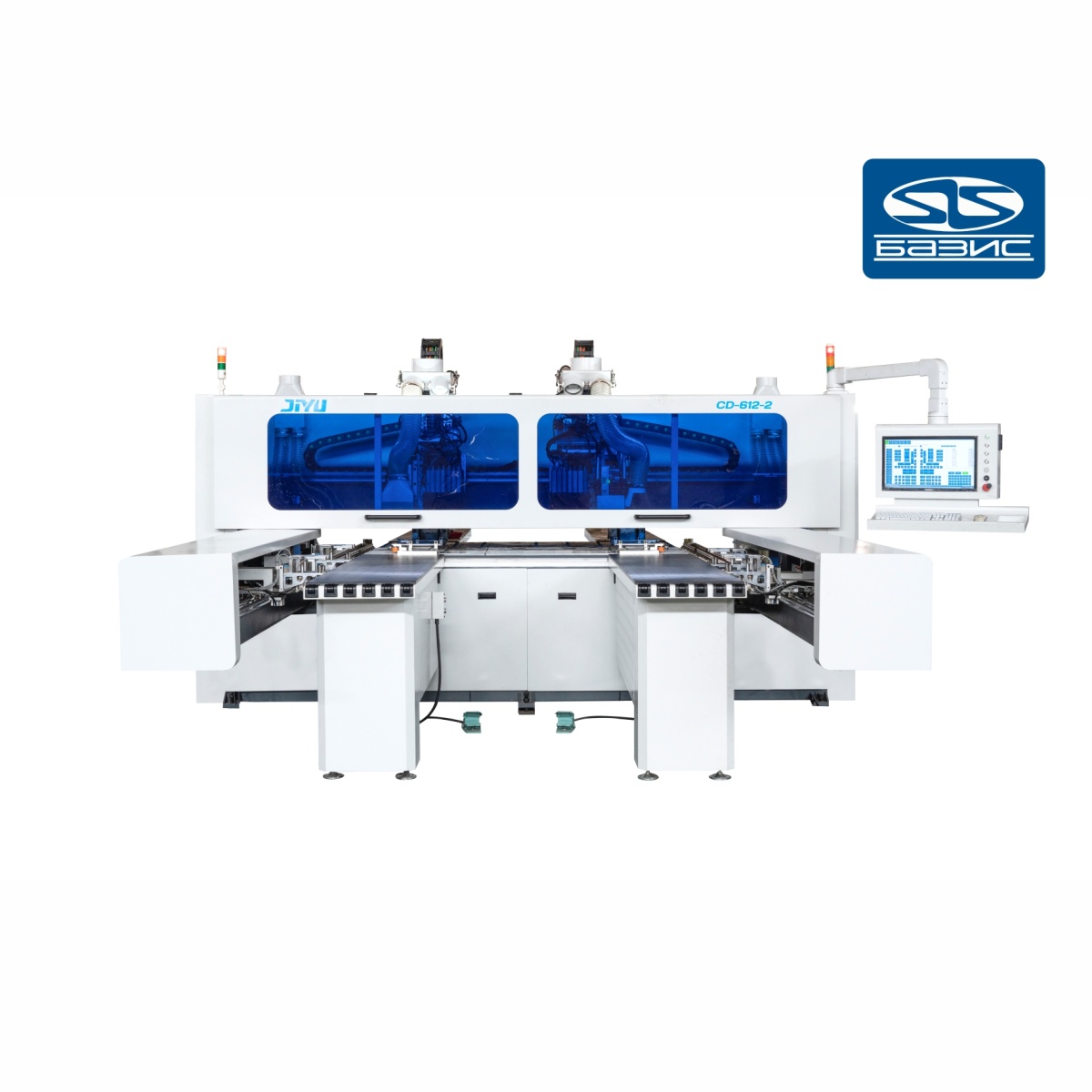

Сверлильно-присадочный центр с ЧПУ JIYU CD-612-2
Артикул: 01-7806
Мощность 48 кВт
Давление воздуха 0,6 – 0,8 МПа
Вес 3800 кг
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.
Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса. Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью фрезерных агрегатов. Данная модель, предназначена для серийного производства и имеет возможность одновременной работы с двумя деталями с правой и левой линейки одновременно, что в разы увеличивает производительность по сравнению с классическим исполнением станка с одной линейкой
Конструктивные особенности

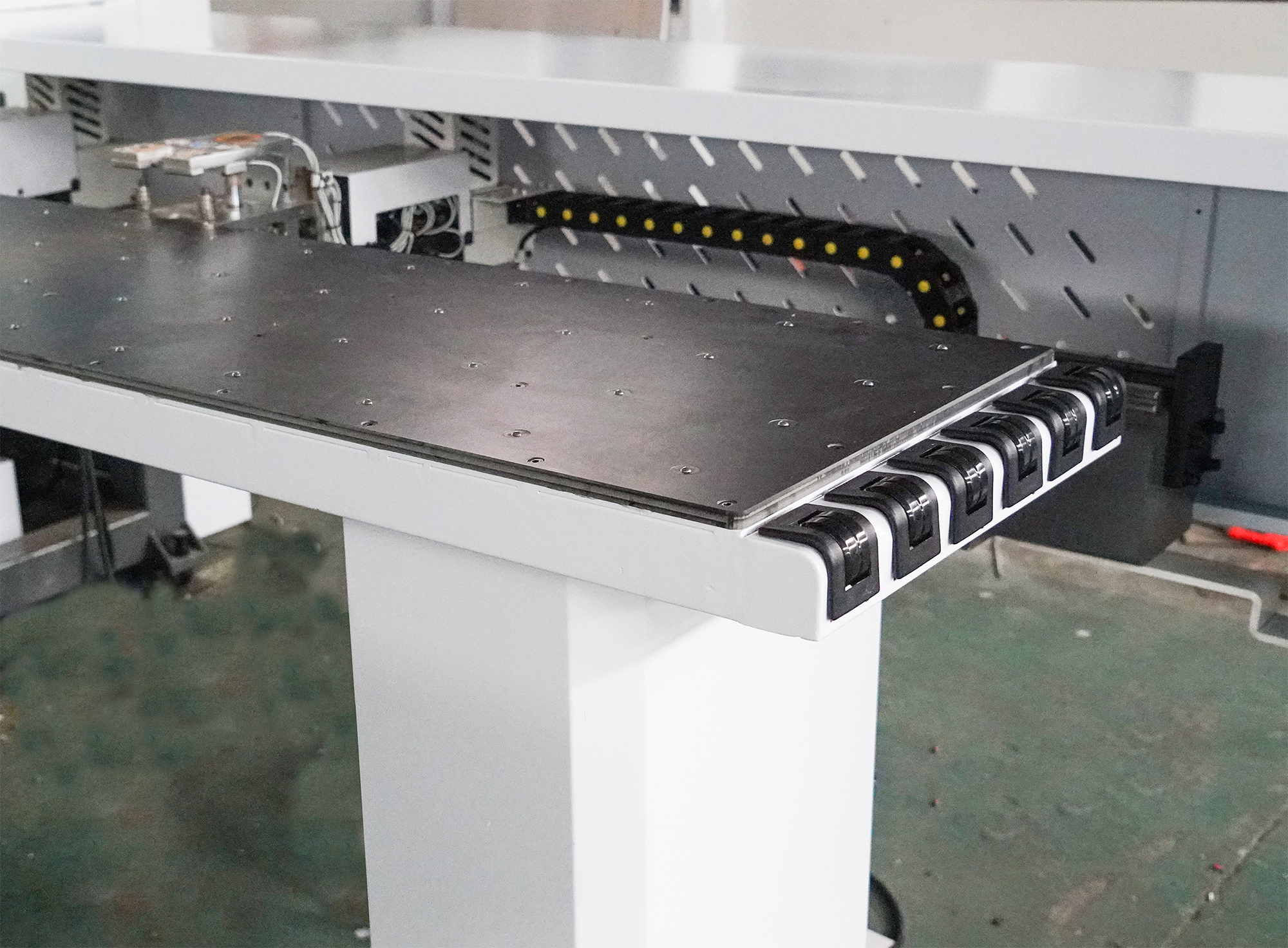

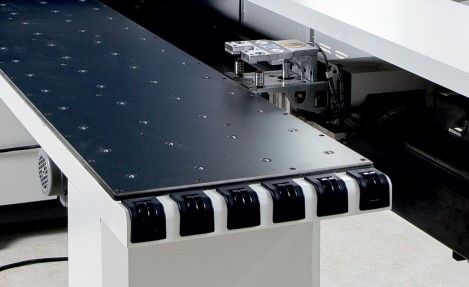

ПОДАЮЩИЙ СТОЛ
Оборудован системой поддува, это позволяет без особых усилий подавать заготовку в зону обработки и избегать царапин на поверхности материала.

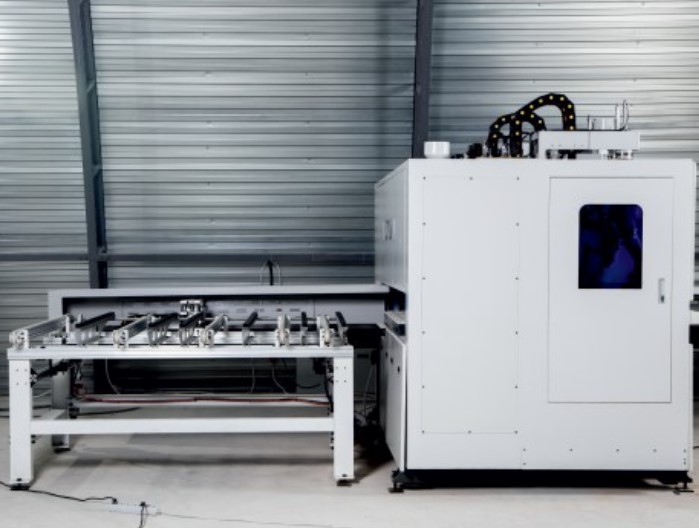

АВТОМАТИЧЕСКИЙ РАЗГРУЗОЧНЫЙ СТОЛ
Предназначен для быстрой транспортировки готовой детали из зоны обработки (при необходимости возможно программно задать возврат детали в зону загрузки, к оператору).

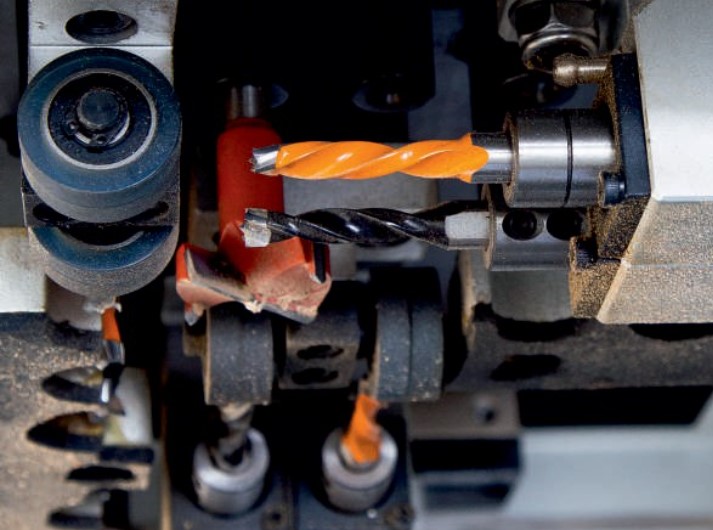

СВЕРЛИЛЬНЫЕ ГРУППЫ
4 сверлильных группы: две верхние и две нижние по 2,2 Вт +2 фрезерных узла (верхний и нижний)
Конфигурация каждой верхней сверлильной головы:
- 12 вертикальных шпинделей;
- 4+4 горизонтальных шпинделей;
- фрезерный узел 3,5 кВт.
Конфигурация нижней сверлильной головы:
- 9 вертикальных шпинделей;
- фрезерный узел 3,5 кВт.

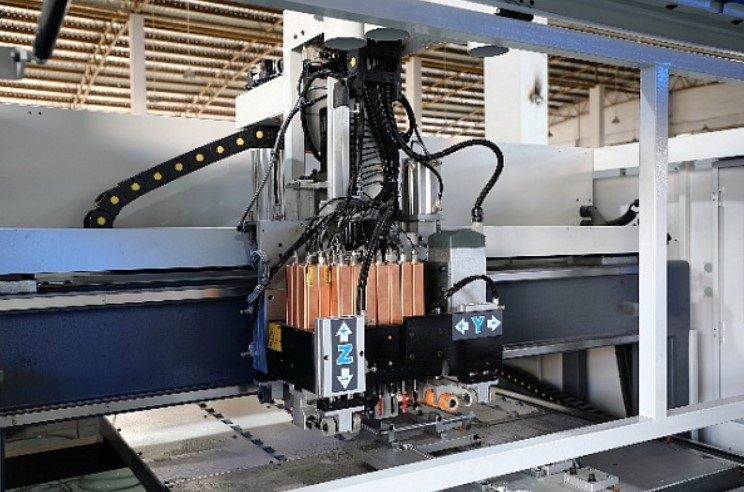

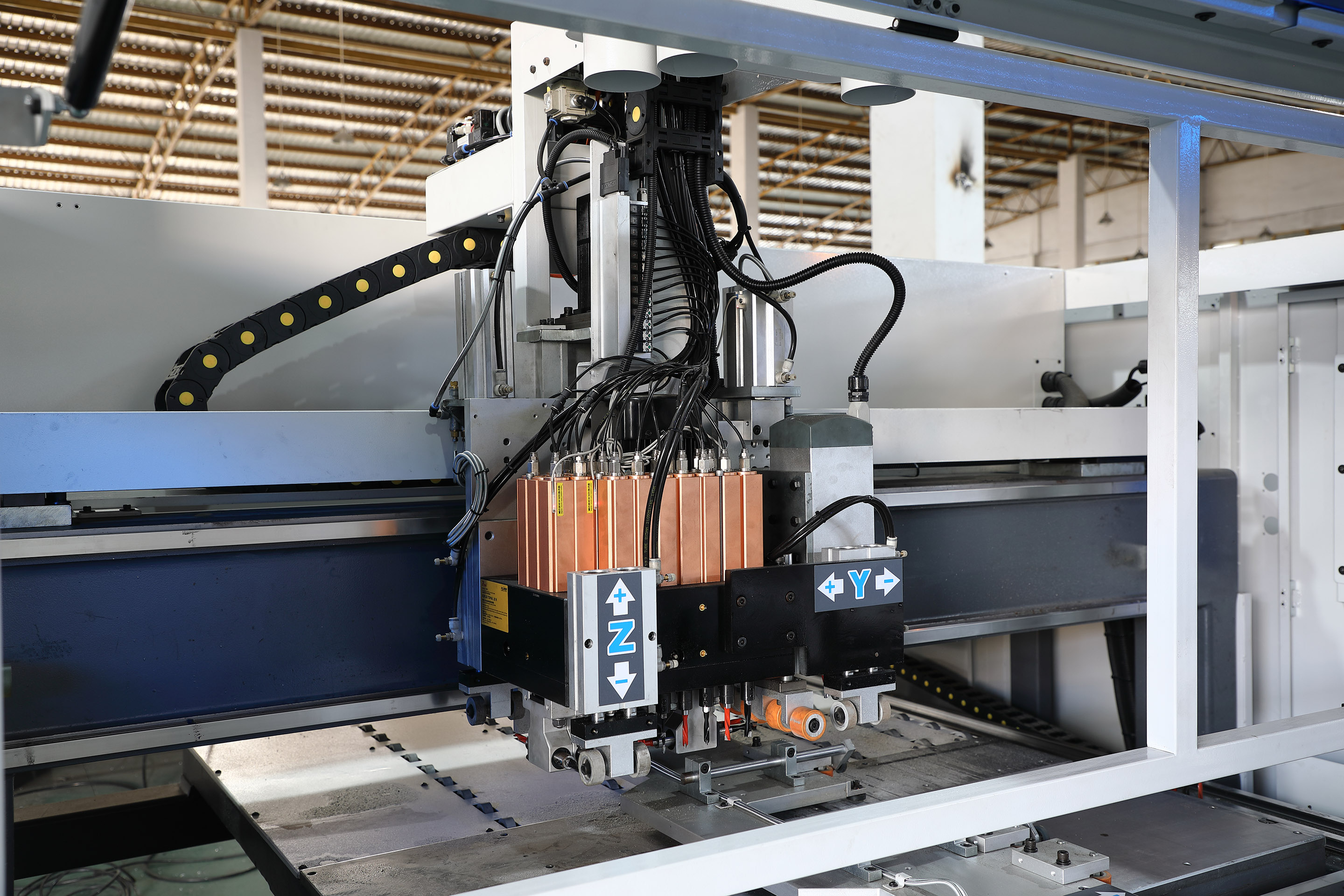

КОМПОНОВКА ОДНОЙ СВЕРЛИЛЬНОЙ ГРУППЫ
Компоновка одной верхней сверлильной группы. 12 вертикальных+8(4+4) горизонтальных шпинделей.

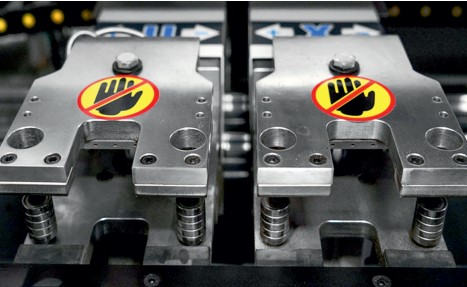

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ
Надежно удерживает и точно перемещают деталь в процессе обработки.

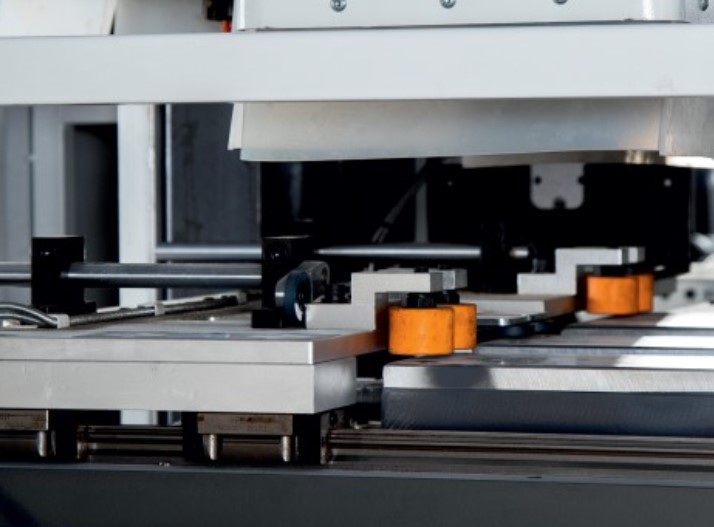

БОКОВОЙ УПОР
Программно-управляемый боковой упор с обрезиненными роликами, для надежного и точного позиционирования детали
НАПРАВЛЯЮЩИЕ
Линейные направляющие для точного перемещения.

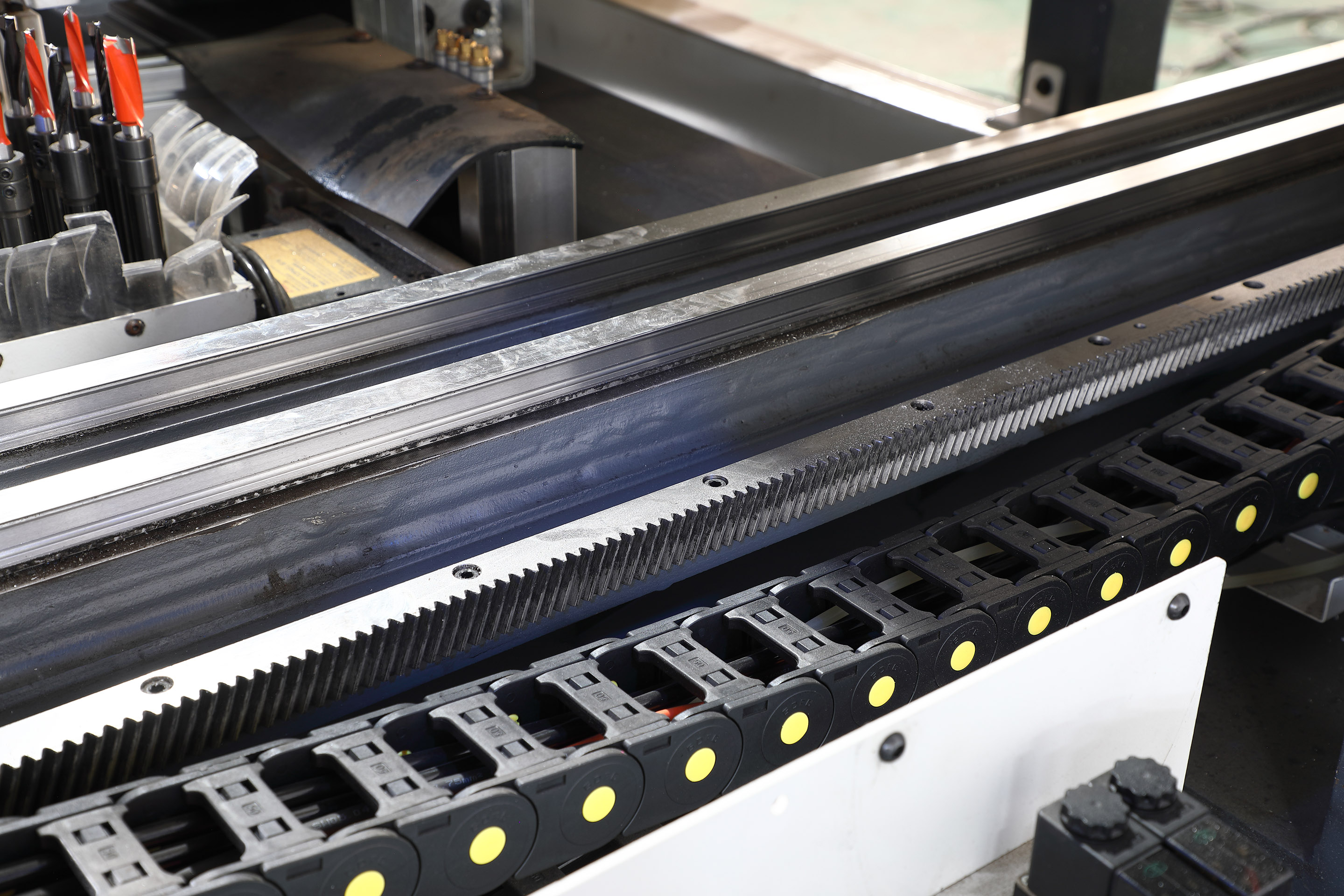

СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСИ Y
Ось Y перемещается по косозубой рейке, которая обладает большой несущей способностью, стабильно работает на высоких скоростях и обладает более высокой точностью
ПЕРЕМЕЩЕНИЕ ОСИ Z
Ось Z приводится в действие винтовой парой с высокой точностью.

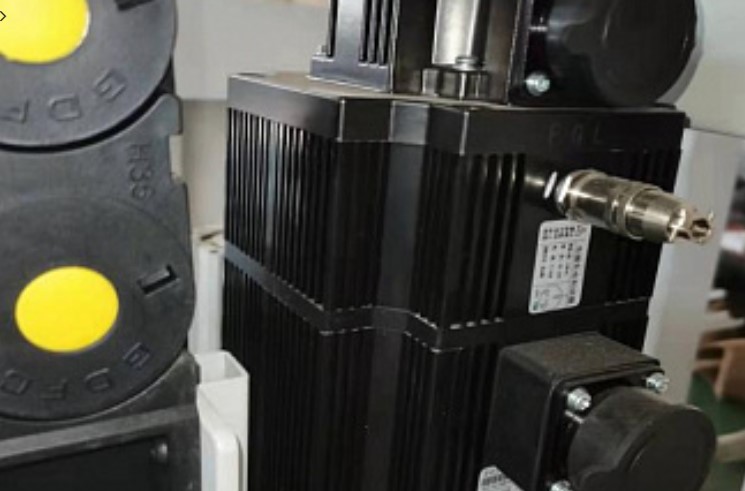

СЕРВОДВИГАТЕЛИ
На всех осях используются высококачественные серводвигатели.

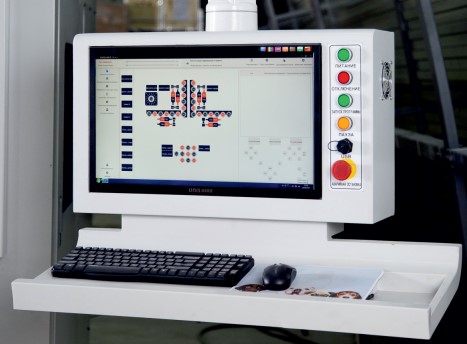

ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР
Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС.Возможность ONLINE-соединения с заводом для настройки и корректировки параметров

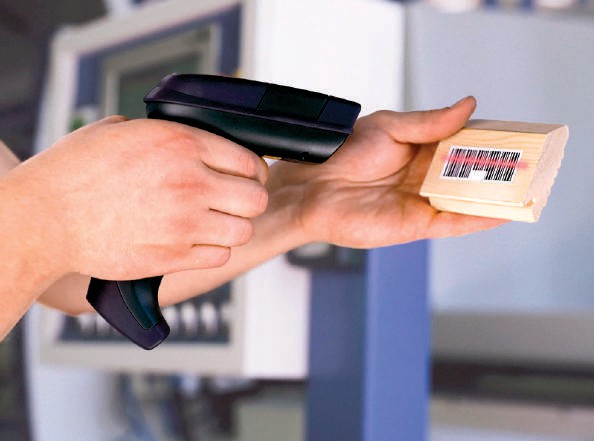

СКАНЕР ШТРИХКОДА
Возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
