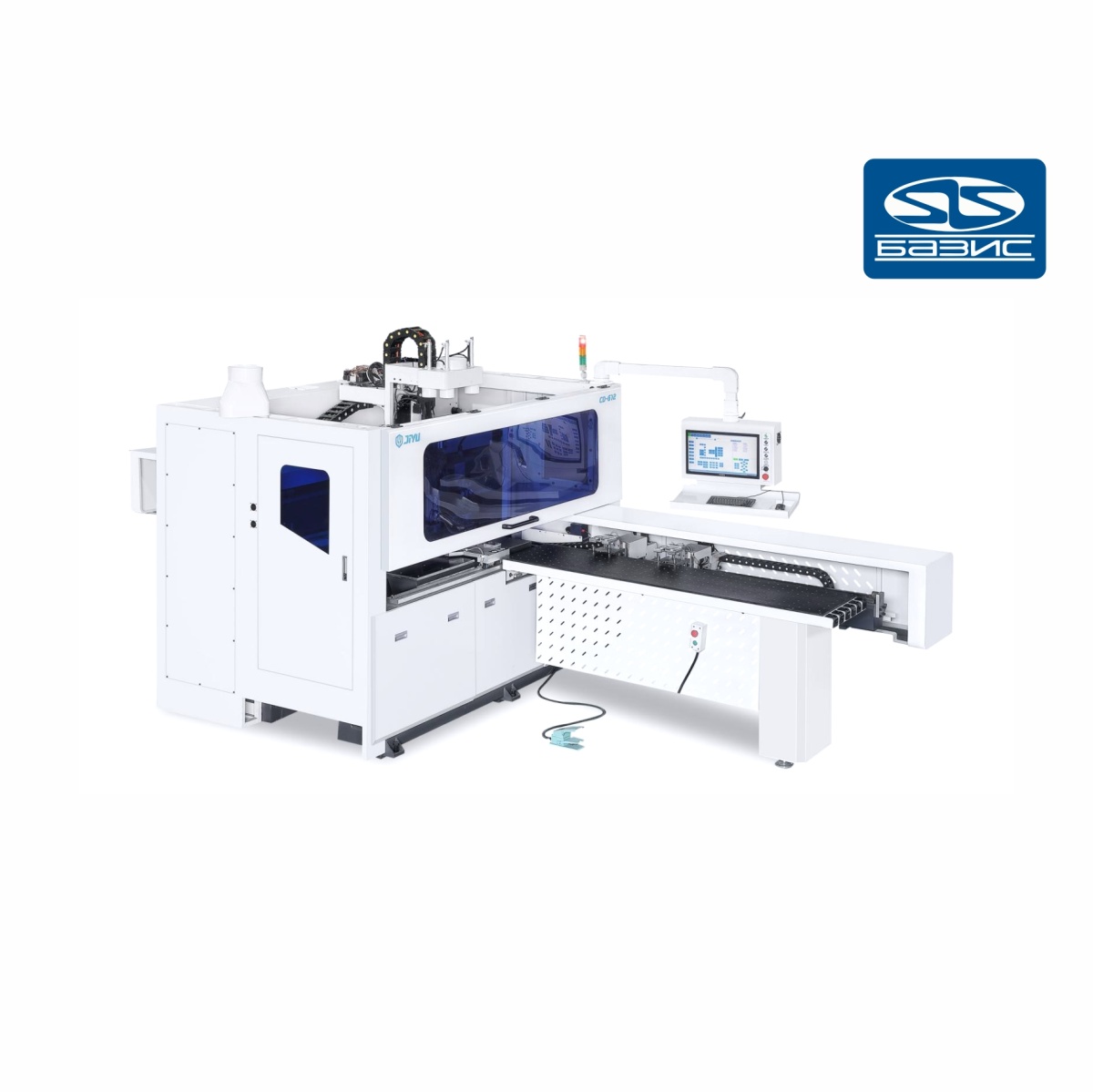

Сверлильно-присадочный центр с ЧПУ JIYU CD-612
.jpg)
.jpg)
.jpg)
Артикул: 01-5409
Мощность 22 кВт
Давление воздуха 0,6 – 0,8 МПа
Вес 3500 кг
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.
Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов.
Надежная конструкция из двух пневматических захватов надежно удерживает и точно
перемещает деталь в процессе обработки.
Схема обработки
Конструктивные особенности
ПОДАЮЩИЙ СТОЛ

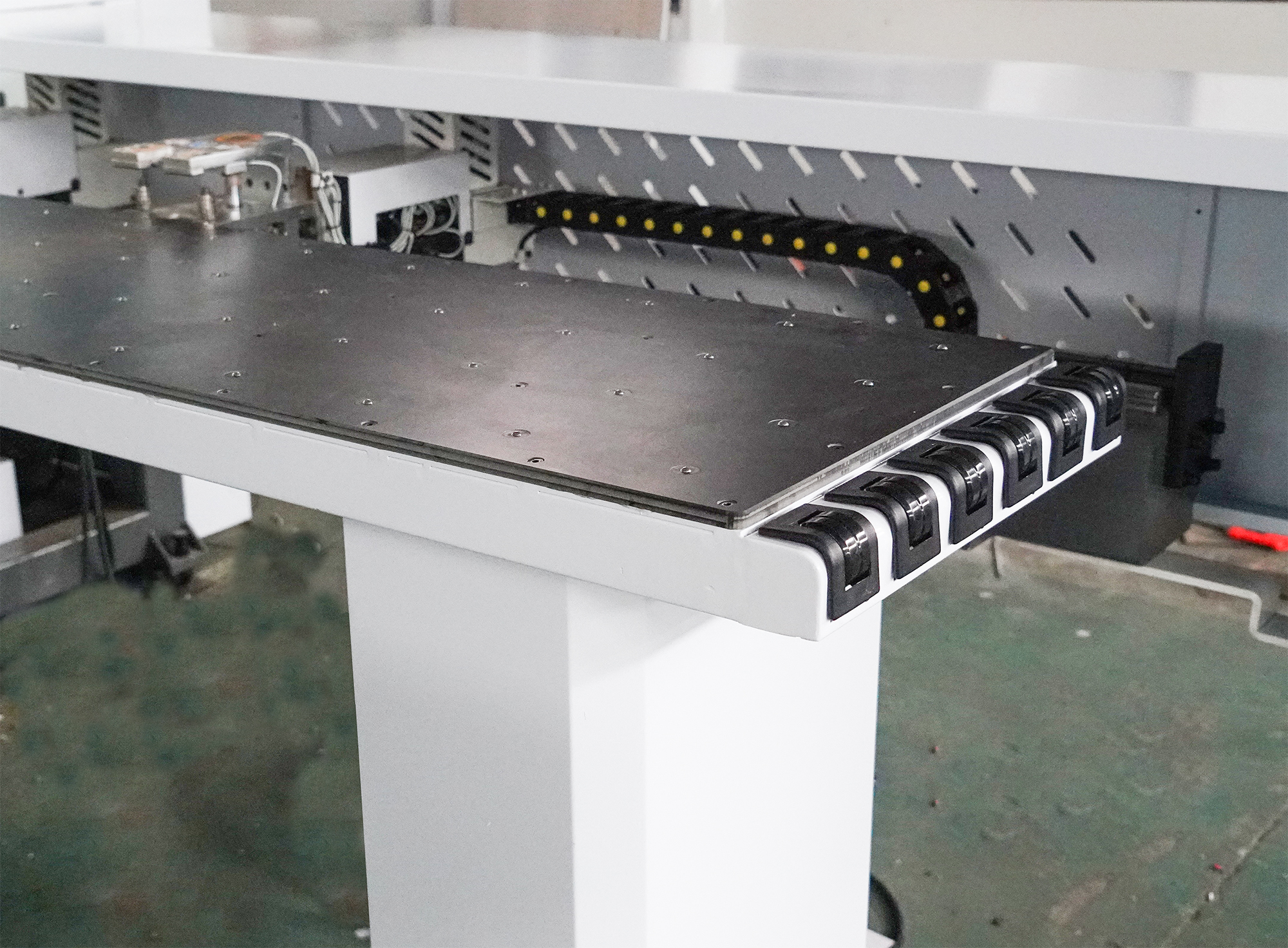

Оборудован системой поддува, это позволяет без особых усилий подавать заготовку в зону обработки и избегать царапин на поверхности материала.

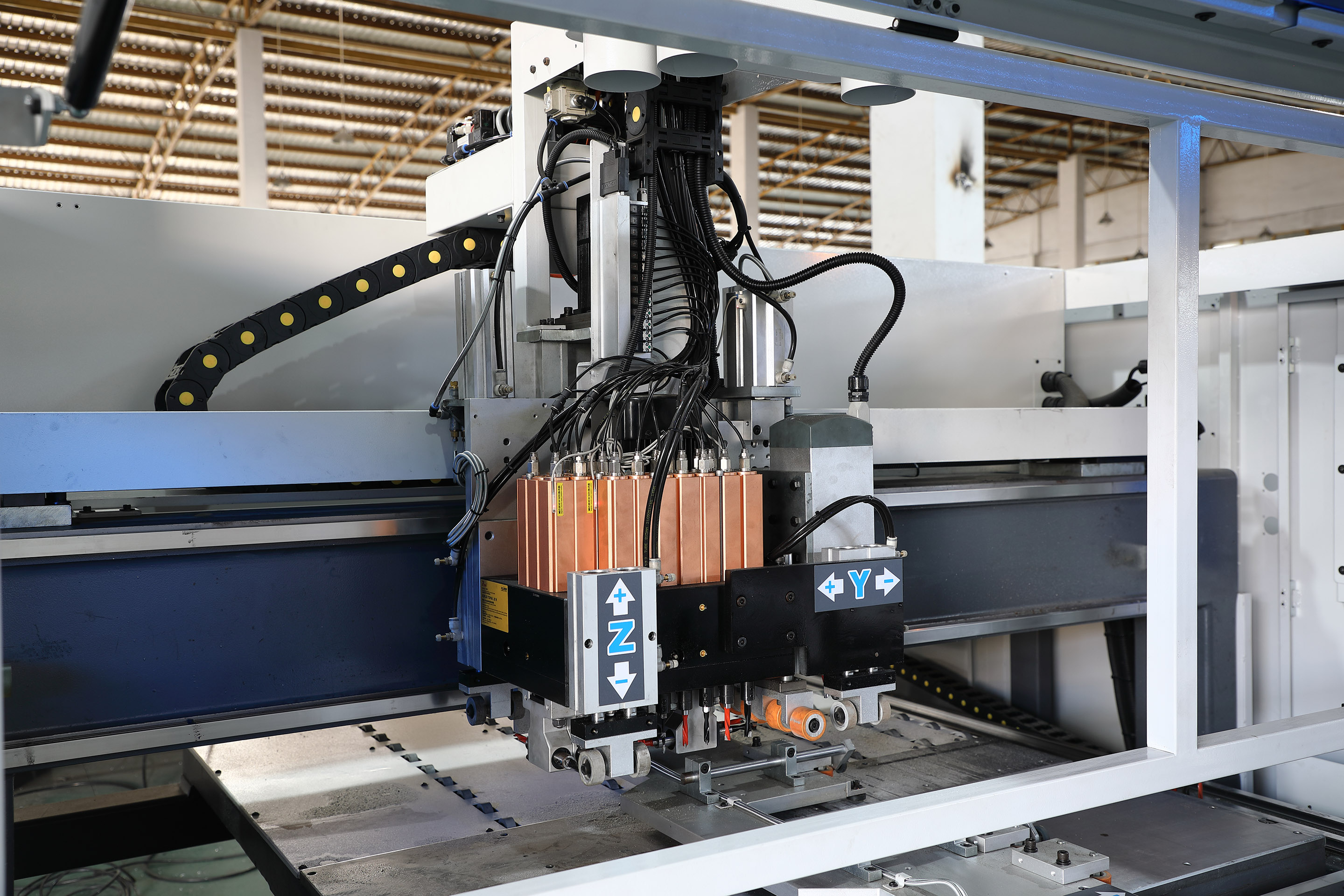

СВЕРЛИЛЬНЫЕ ГРУППЫ
2 сверлильные группы: 1 верхняя и 1 нижняя + 2 фрезерных узла в стандартной комплектации.
Конфигурация каждой верхней сверлильной головы:
- 12 вертикальных шпинделей;
- 4+4 горизонтальных шпинделей;
- фрезерный узел 3,5 кВт.
Конфигурация нижней сверлильной головы:
- 9 вертикальных шпинделей;
- фрезерный узел 3,5 кВт
КОМПОНЕНТЫ СВЕРЛИЛЬНЫХ ГРУПП
Компоненты сверлильных групп производства Taiwan.

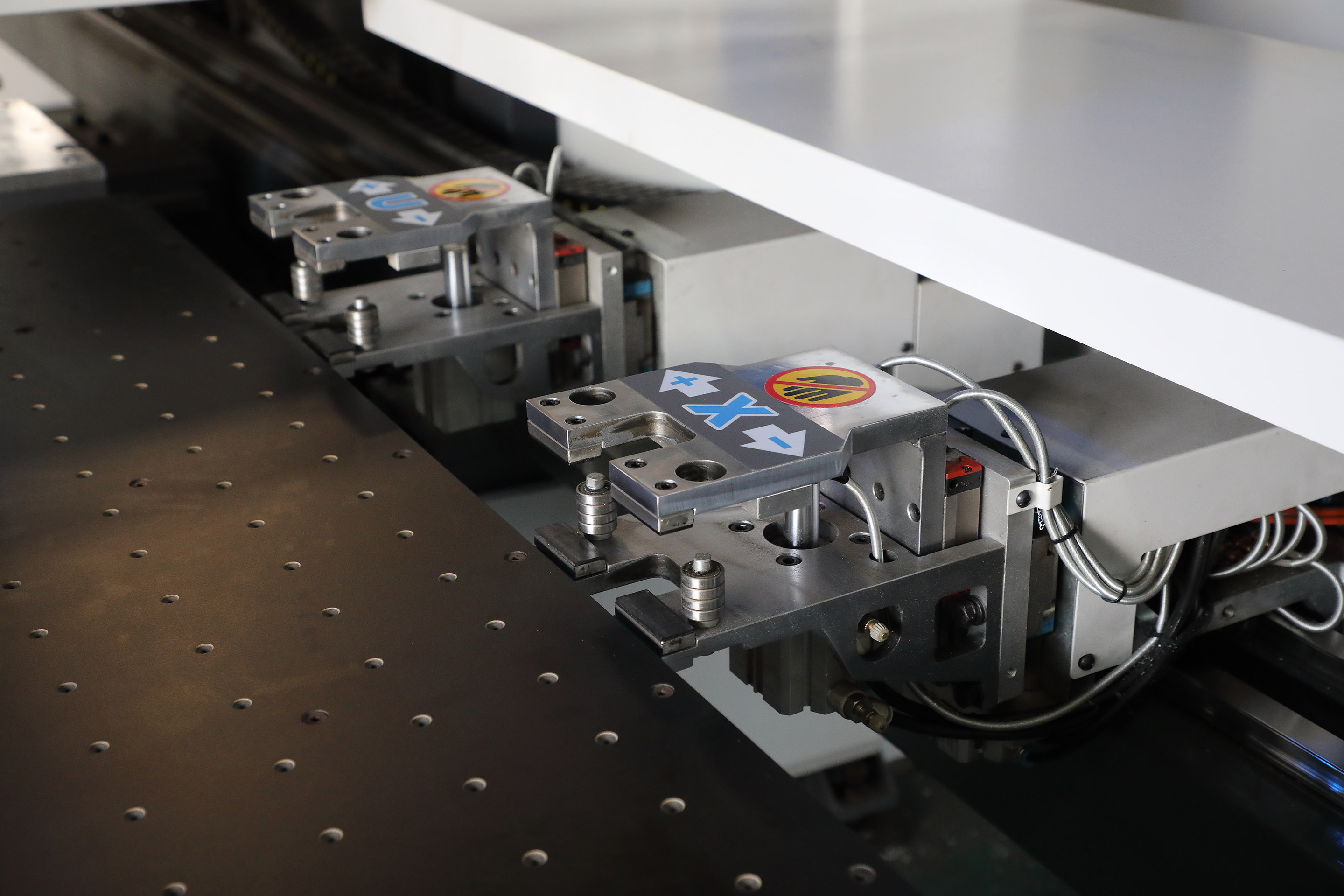

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ
Надежно удерживает и точно перемещают деталь в процессе обработки.
НАДЕЖНАЯ КОНСТРУКЦИЯ

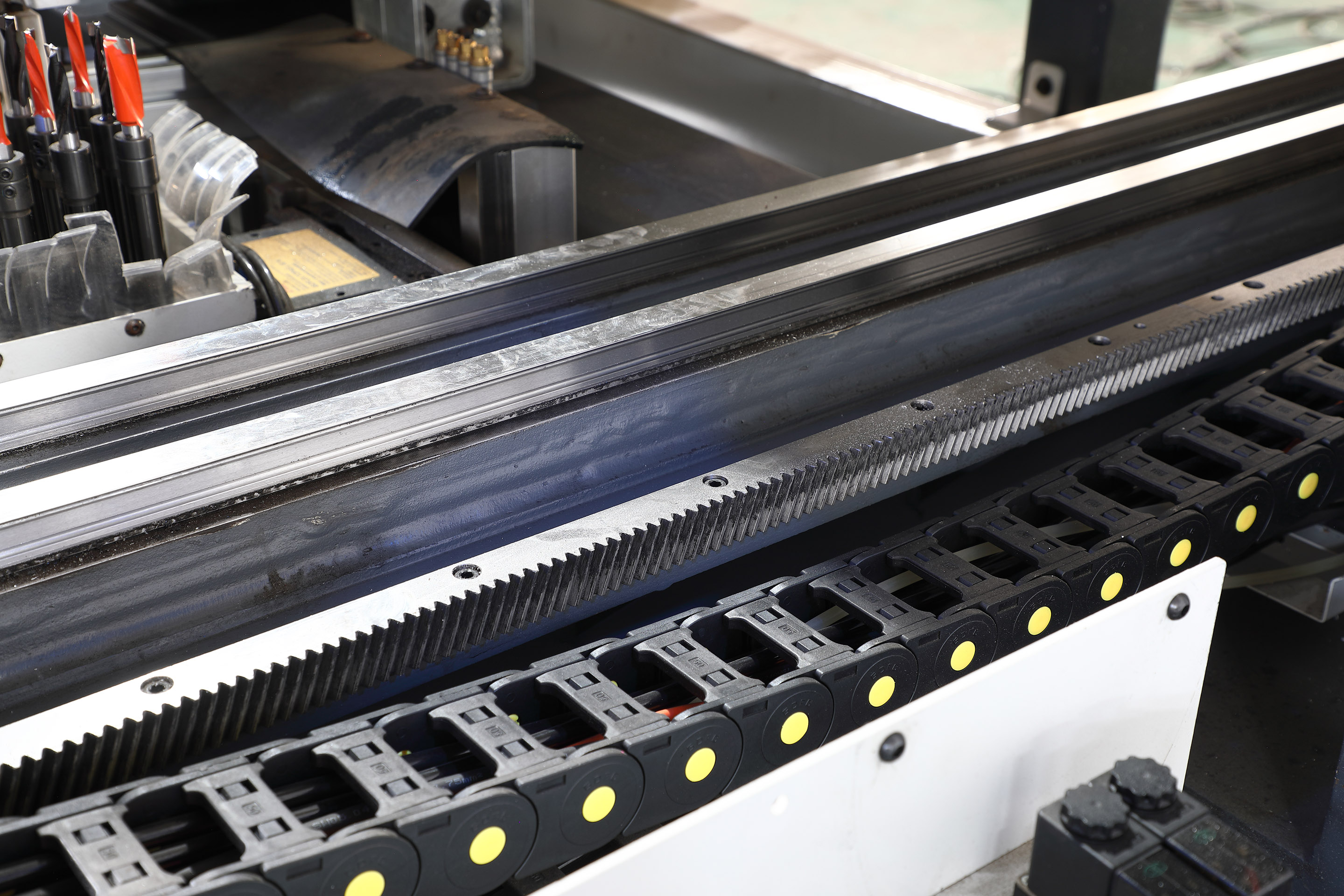

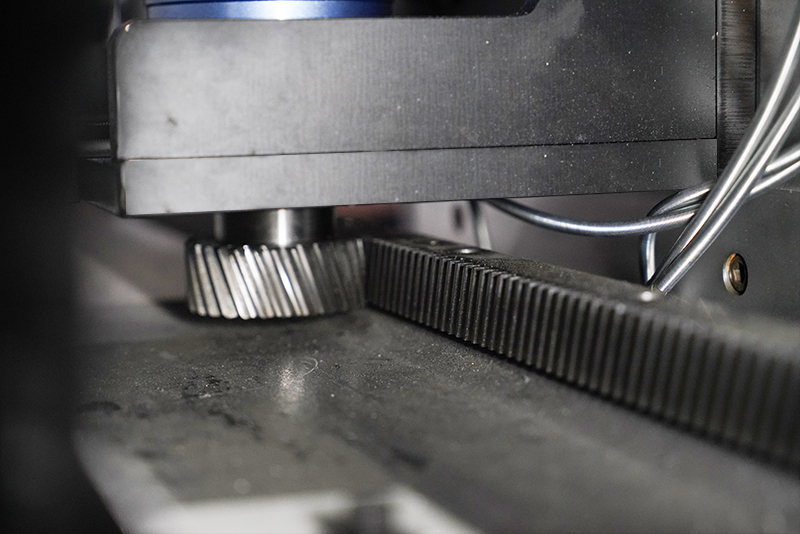

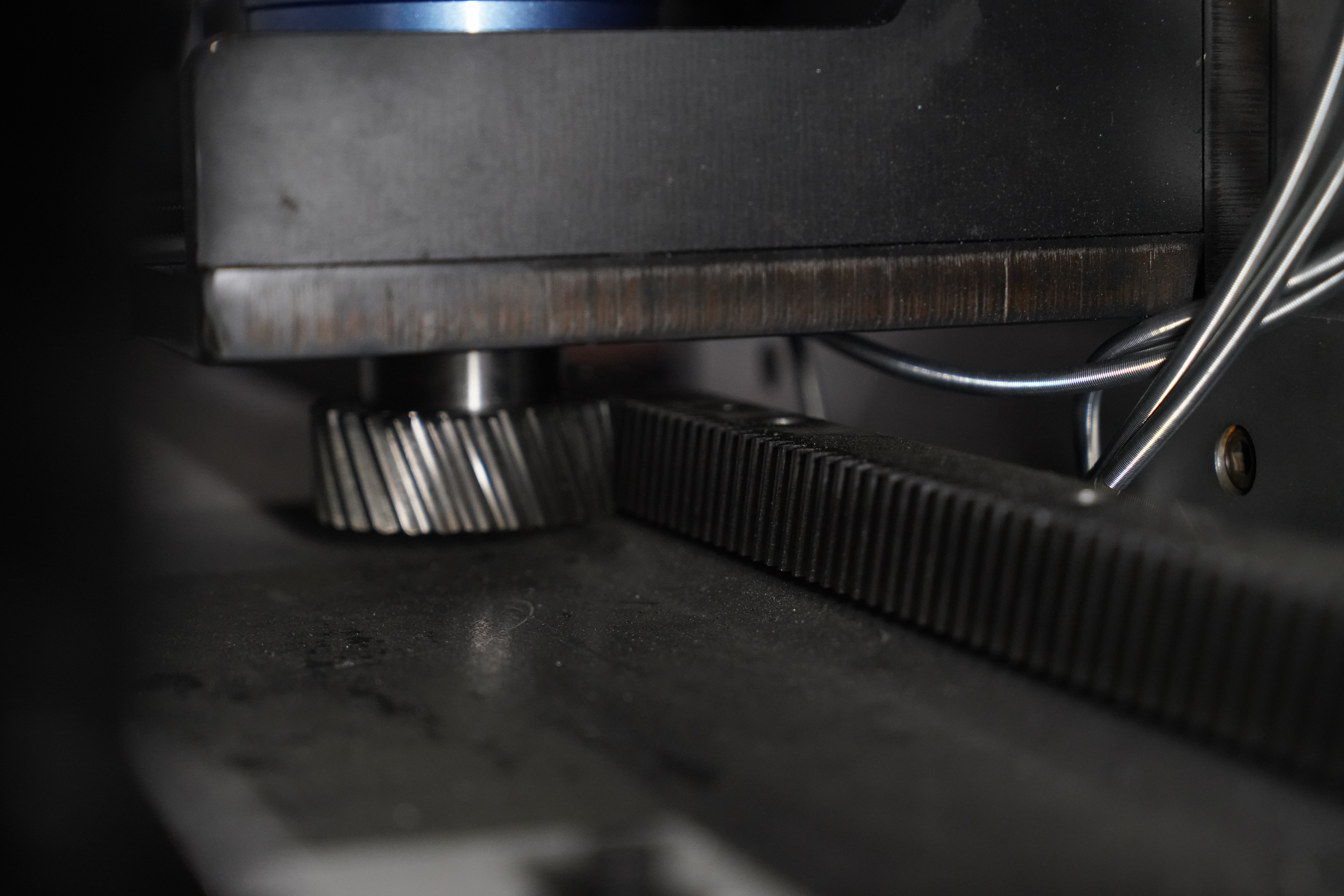

Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки. Приводной механизм – косозубая рейка.

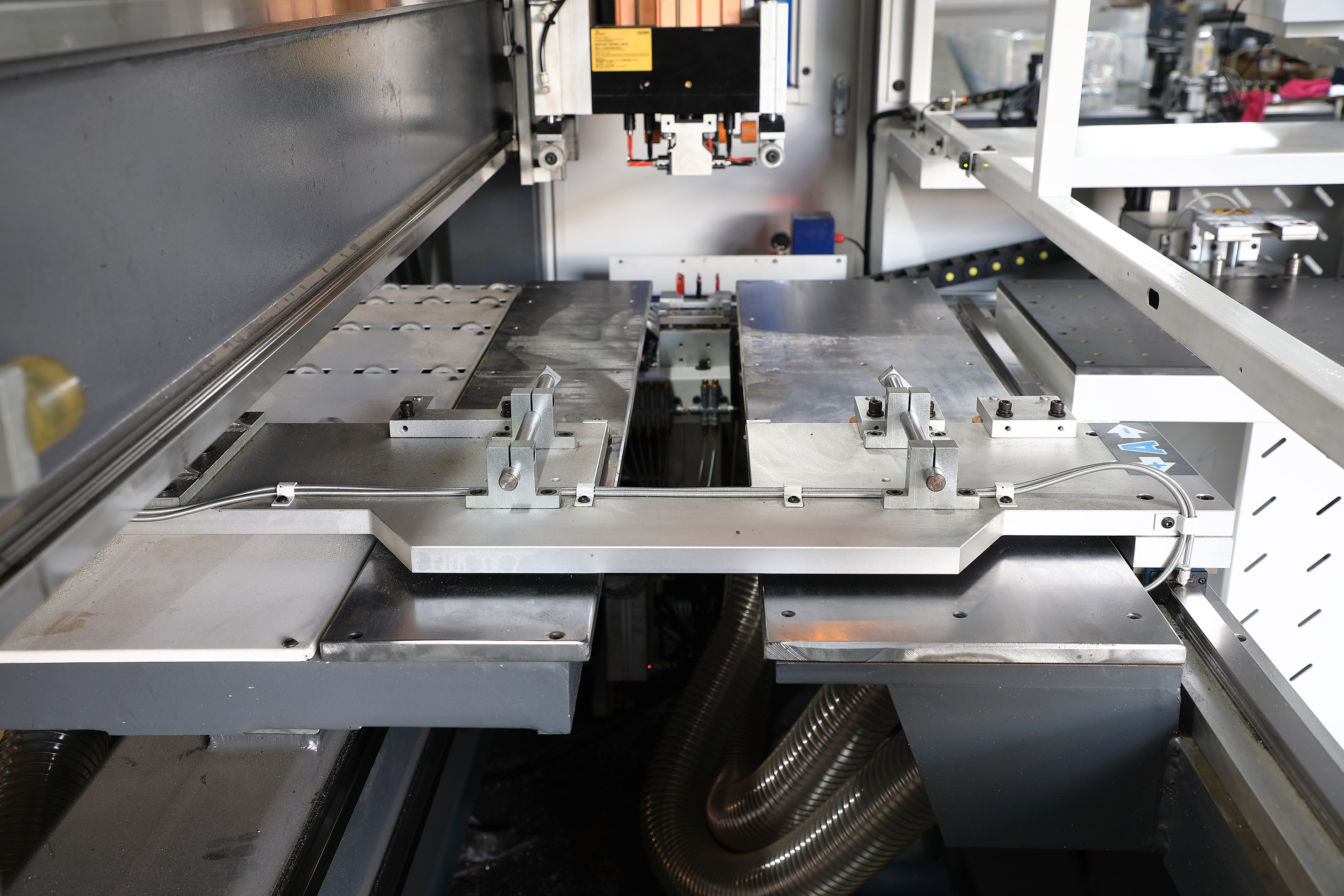

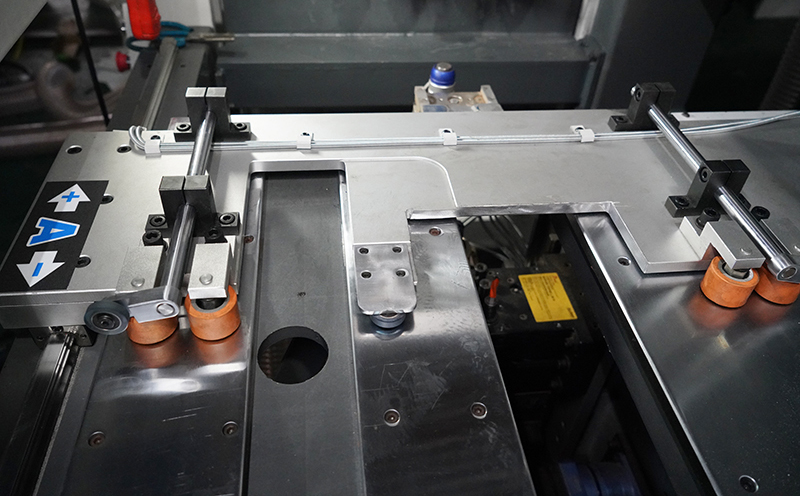

ПРОГРАММНО-УПРАВЛЯЕМЫЙ БОКОВОЙ УПОР
Программно-управляемый боковой упор с обрезиненными роликами, для надежного и точного позиционирования детали.

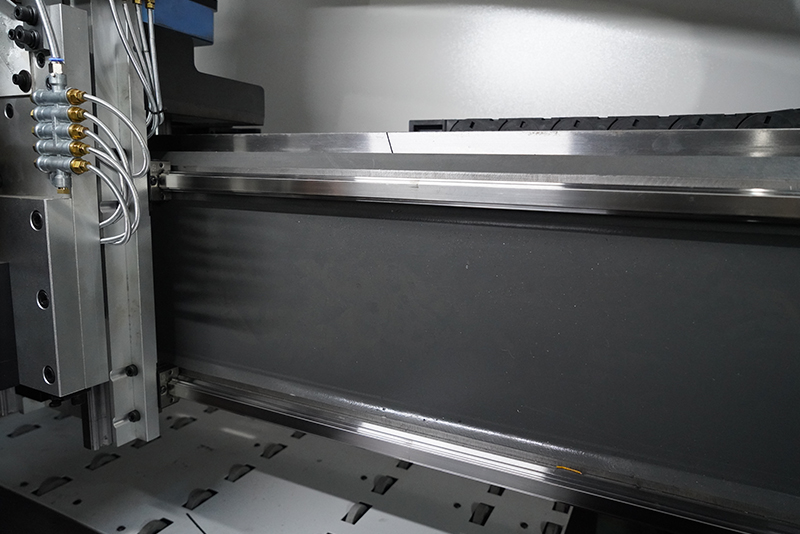

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
Линейные направляющие для точного перемещения.
ПЕРЕМЕЩЕНИЕ ОСИ Z
Ось Z приводится в действие винтовой парой с высокой точностью.
СЕРВОДВИГАТЕЛИ
На всех осях используются высококачественные серводвигатели.
ОСНАЩЕНИЕ
Станок оснащен двумя сверлильными головами по 2,2квт и двумя фрезерными узлами, верхним и нижним по 3,5квт.
Конфигурация верхней сверлильной головы:
- - 12 вертикальных шпинделей.
- - 4+4 горизонтальных шпинделей.
- - Фрезерный узел 3,5 квт.
- - Конфигурация нижней сверлильной головы.
- - 9 вертикальных шпинделей.
- - Фрезерный узел 3,5квт.
ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР
Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС.Возможность ONLINE-соединения с заводом для настройки и корректировки параметров
СКАНЕР ШТРИХКОДА
Возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
