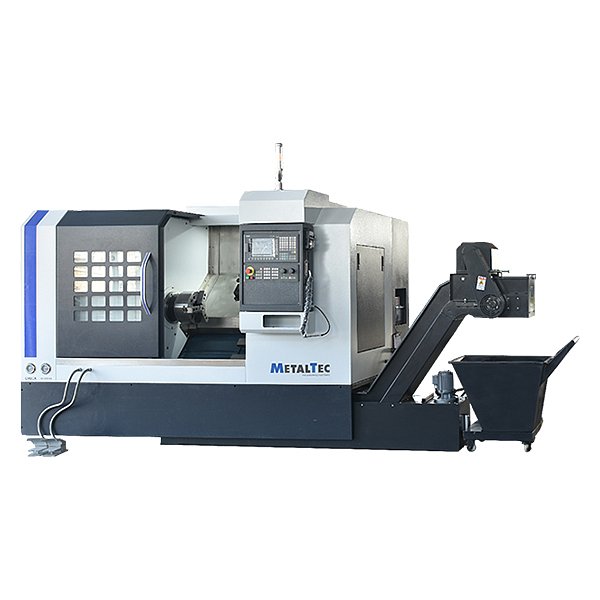

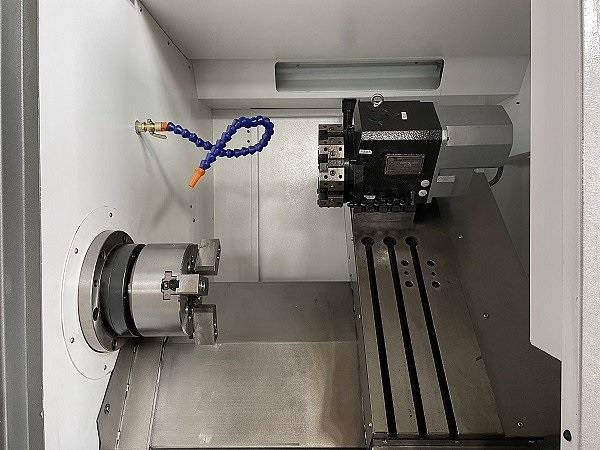

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 45 x 750 (ПРОМ+)

Артикул: 46193

Краткие характеристики:

Ø обработки: 450 мм

Расстояние между центрами: 750 мм

Мощность двигателя: 11 / 15 кВт

Система ЧПУ: Siemens

Тип направляющих: Качения

Вес: 3900 кг

Прайс-лист (.xls 0 Kb)

35 791 389 ₸ шт. 32 031 028 ₸ шт.

Заказать

Назначение

Токарный станок с ЧПУ - MetalTec TC 45 х 750 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Применение

За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Преимущества

Современный внешний вид станка, высокое качество лакокрасочного покрытия
Эргономичный дизайн и удобное расположение основных модулей станка
Станок компактный, занимает мало пространства на производстве
Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
Чугунная станина сводит на нет рабочие вибрации
Мощный двигатель для стабильной и высоко производительной работы
Система установки и смены инструмента для решения технических задач любой сложности
Подача смазочно-охлаждающей жидкости в зону резки
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Кабинетная защита
Шкаф с электрокомпонентами, степень защиты IP54

Особенности

Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
Направляющие качения 35 мм (Тайвань)
Шарико-винтовая пара d32 мм (Тайвань)
Полное кабинетное ограждение
Проходное отверстие шпинделя 50 мм
Станина имеет индукционную закалку с твердостью> HRC 55

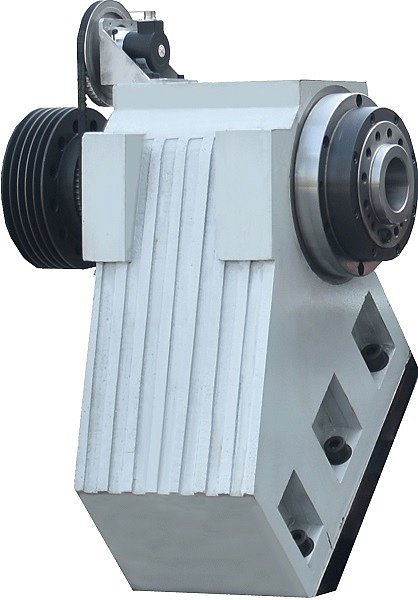

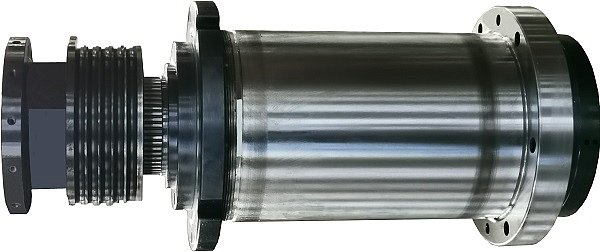

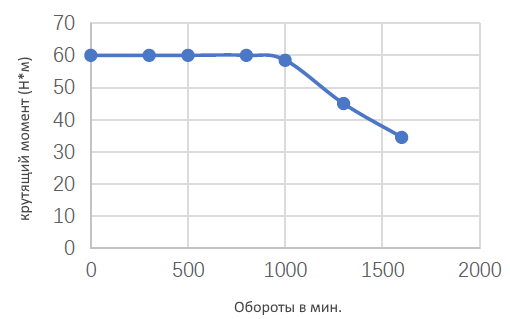

Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев

Комплектация

Комплектации	ПРОМ+
КАБИНЕТНОЕ ОГРАЖДЕНИЕ	+
ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ	+
12-ТИ ПОЗИЦИОННАЯ ПРИВОДНАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА	+

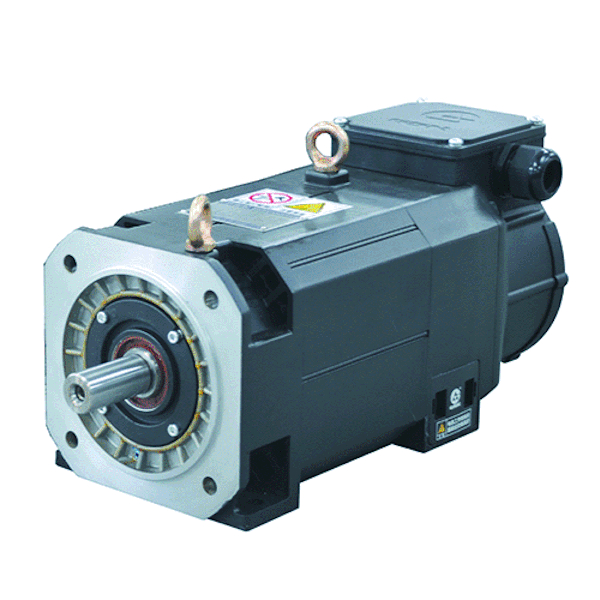

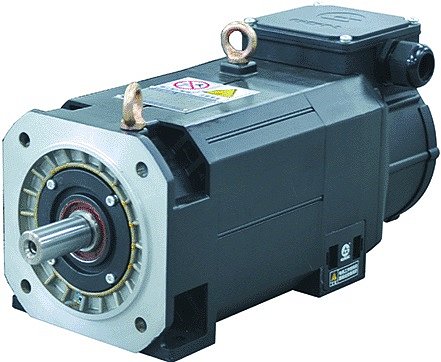

СЕРВОДВИГАТЕЛЬ ШПИНДЕЛЯ 11 / 15 кВт	+
ПРИВОДНАЯ СИСТЕМА SIEMENS	+
НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА	+
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань)	+
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ	+
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ	+
Опции
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА	+
ДЕТАЛЕУЛОВИТЕЛЬ	+
ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА	+
СИСТЕМА УДАЛЕНИЯ И ФИЛЬТРАЦИИ МАСЛЯННОГО ТУМАНА	+
ПОДАЧА СОЖ ВЫСОКОГО ДАВЛЕНИЯ 20 БАР	+

Конструктивные особенности

**КАБИНЕТНОЕ ОГРАЖДЕНИЕ**

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.

Кабинетное ограждение обеспечивает защиту оператора станка от возможных трав в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.

Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

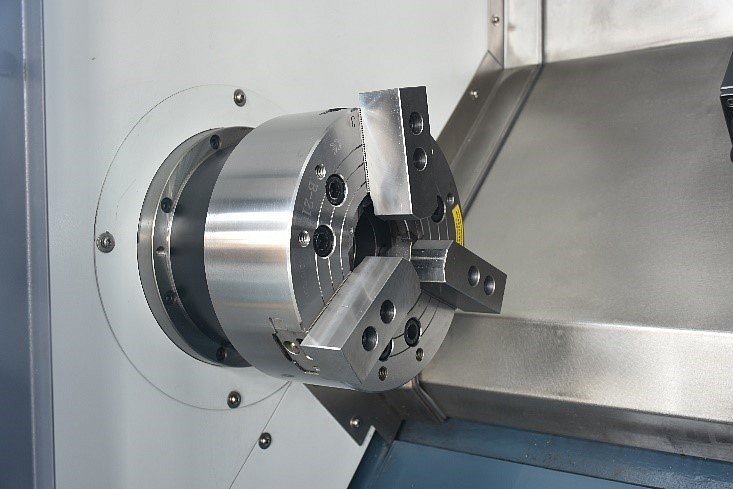

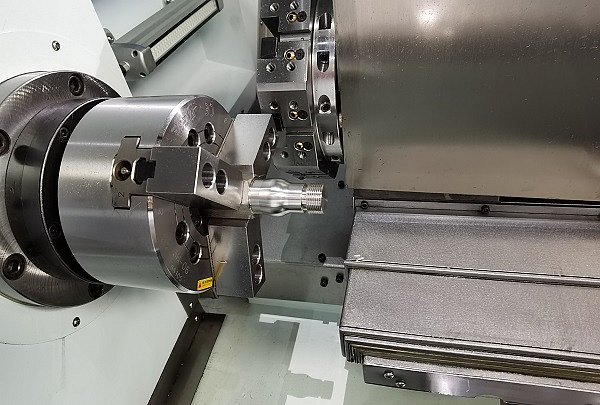

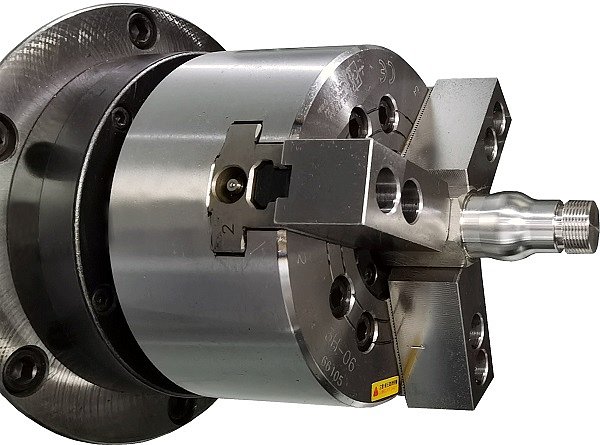

**ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ**

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)

Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно.

За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 – 0,08 мм

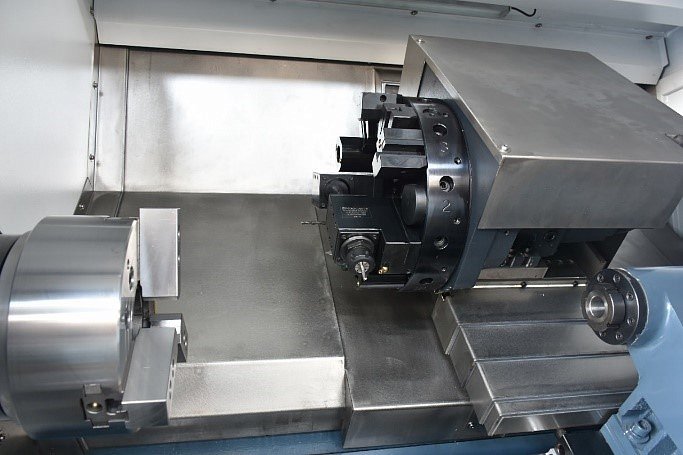

**12-ТИ ПОЗИЦИОННАЯ ПРИВОДНАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА**

Максимальное количество устанавливаемых инструментов составляет - 12 ед.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм и расточными блоками диаметром 25 мм.

В комплекте идут 2 блока приводного инструмента:

ATH30-ER25

RTH30-ER25

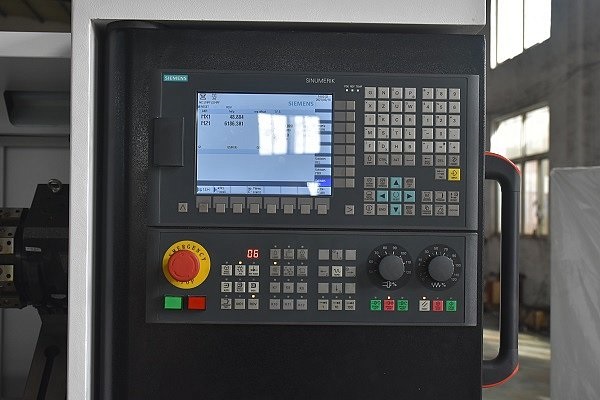

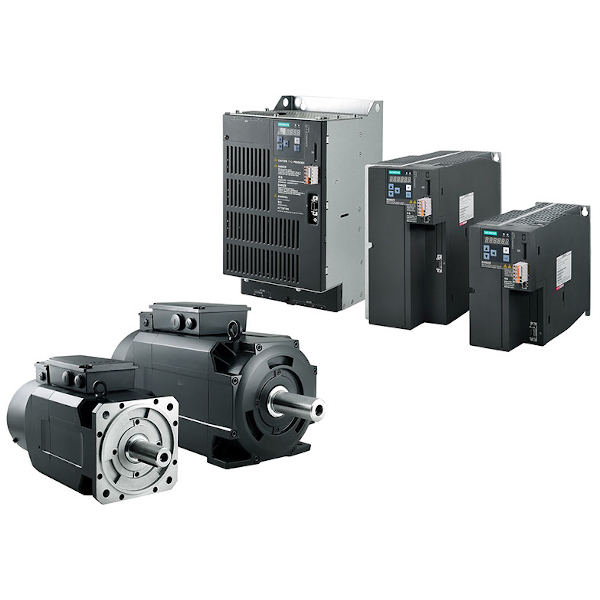

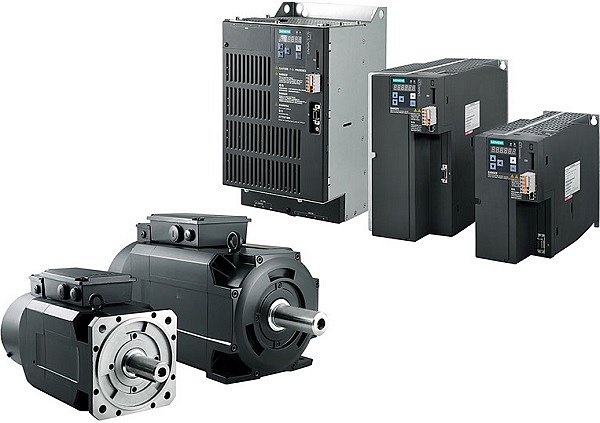

**ПРИВОДНАЯ СИСТЕМА SIEMENS**

Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков.

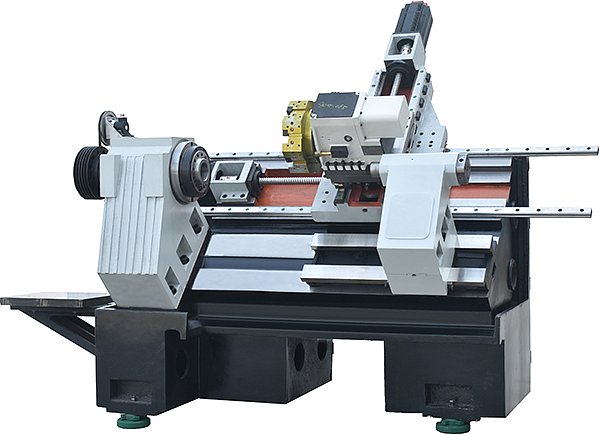

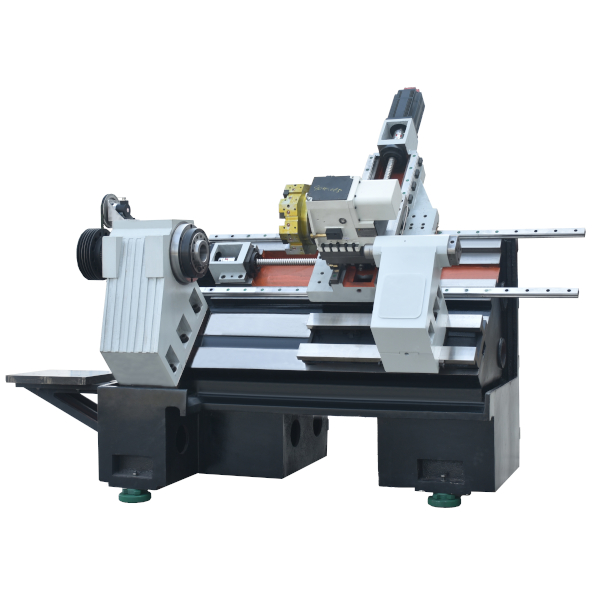

**НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА**

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термообработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

В стандартной комплектации станок оборудован виброопорами.

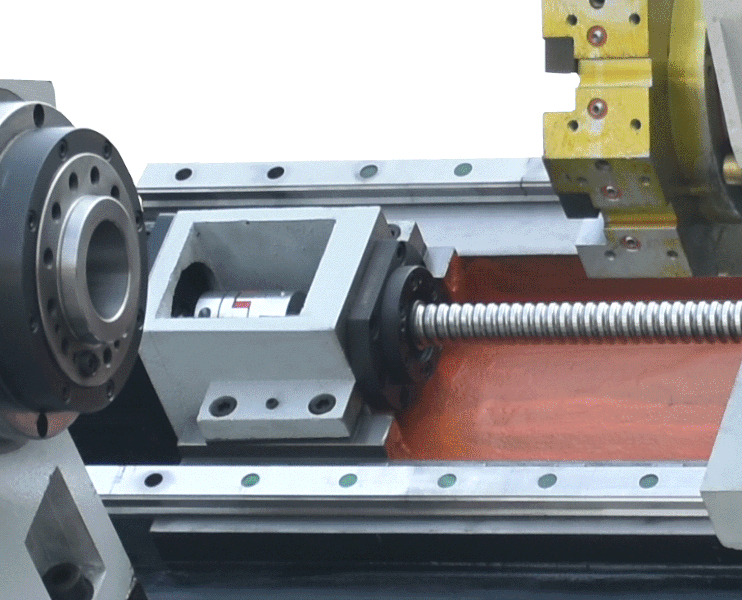

**НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань)**

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.

**ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ**

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.

Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.

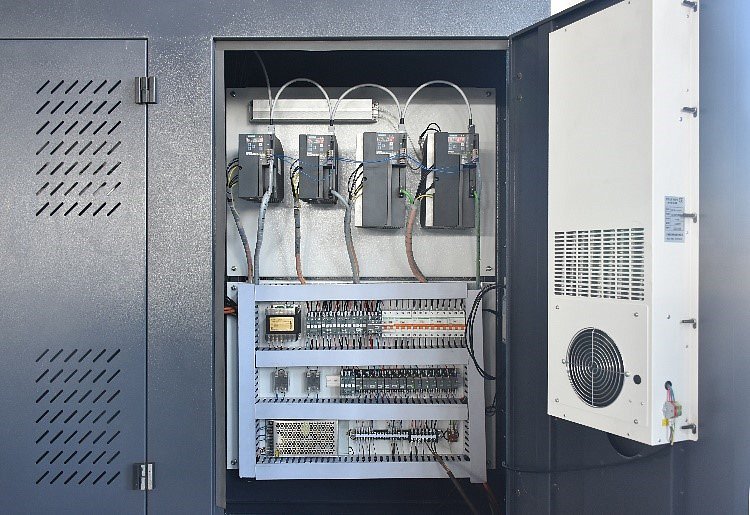

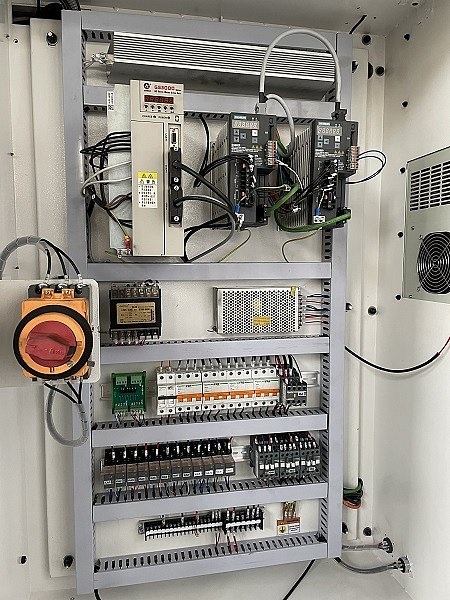

**ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ**

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).

Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.

На своем производстве мы не экономим на электрокомпонентах и используем комплектующие ведущих мировых производителей, что позволяет избежать помех и ошибок при обмене информацией с исполнительными механизмами.

Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия).

Контакторы – Sсhneider (Франция).

Опции

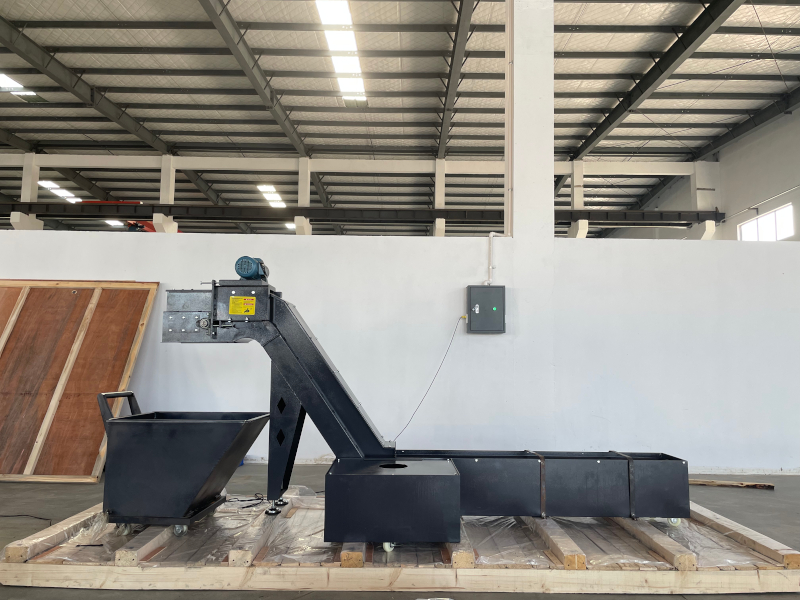

**ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА**

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ.

Необходимое решение для высокопроизводительного использования станка.

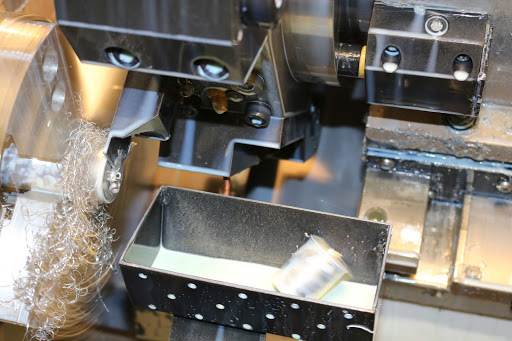

**ДЕТАЛЕУЛОВИТЕЛЬ**

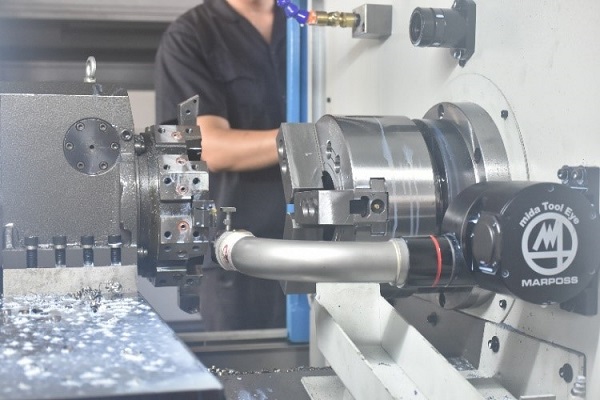

**ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА**

Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах:

Вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации.

Автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.

Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.

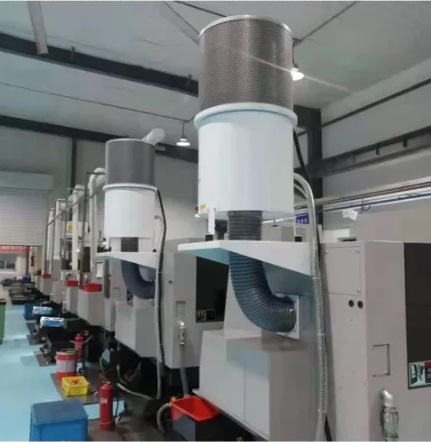

**СИСТЕМА УДАЛЕНИЯ И ФИЛЬТРАЦИИ МАСЛЯННОГО ТУМАНА**

Процесс удаления (сбора) масляного, водяного и/или другого тумана охлаждающей жидкости из окружающей среды во время механообрабатывающего станка.

Для обеспечения более чистой рабочей среды и защиты оператора станка. Эта система значительно снижает воздействие масляного тумана, сводя к минимуму воздействие остаточного масла не загрязняя воздух в помещении.

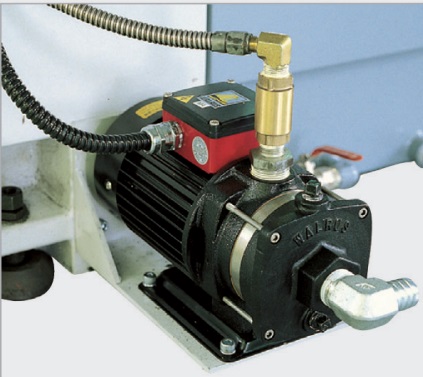

**ПОДАЧА СОЖ ВЫСОКОГО ДАВЛЕНИЯ 20 БАР**

Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением (до 20 бар).

Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены.

Модель	ТС 45 x 750
Расстояние между центрами, мм	750
Максимальный диаметр обработки над станиной, мм	450
Максимальный диаметр обработки над суппортом, мм	180
Тип станины	Наклонная
Шпиндель
Максимальные обороты, об/мин	4000
Проходное отверстие шпинделя, мм	50
Торец шпинделя	A2-6
Диаметр патрона, мм	200
Перемещение суппорта
Ход по оси Х, мм	240
Ход по оси Z, мм	750
X/Z ускоренное перемещение, м/мин	15 / 15
Инструментальный резцедержатель
Тип	12-ти позиционная приводная гидравлическая револьверная голова Pragatti ATH30-ER25/RTH30-ER25
Количество инструмента, шт	12
Размер устанавливаемых державок, мм	20 x 20
Задняя бабка
Тип	Гидравлическая
Максимальное перемещение, мм	80
Конус	MT4
Двигатель
Мощность двигателя, кВт	11 / 15
Насос СОЖ, Вт	120
Габаритные размеры:
Длина, мм	3250
Ширина, мм	1800
Высота, мм	1800
Вес, кг	3700

Длина	3,45 м
Ширина	2 м
Высота	2 м
Общий вес	3900 кг
Обьем	13,8 м³
Общий вес	3900 кг
Общий объём	13,8 м³
